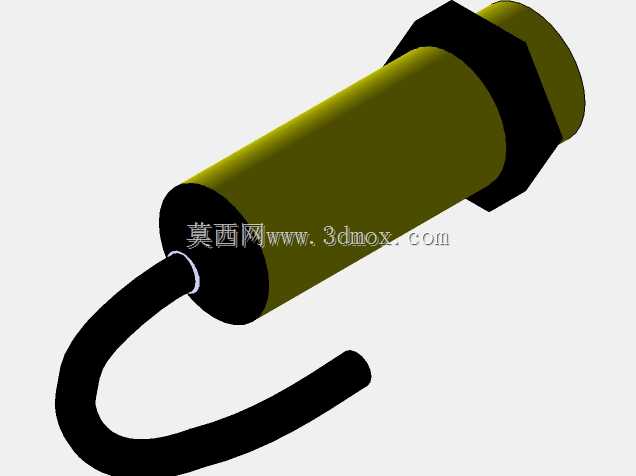

圆柱型红外距离检测传感元件三维结构

　　这款圆柱型红外距离传感元件的三维结构，在做结构设计时首先要兼顾工业现场的安装适配性，毕竟这类元件大量用在自动化产线的物料到位检测、输送线的工件计数、AGV小车的近距离避障、仓储设备的货位存在检测场景里，不同场景的安装空间、固定方式差异很大，所以主体采用M18标准圆柱螺纹壳体是行业里经过长期验证的选型，不管是设备面板的螺纹通孔安装，还是搭配配套的安装支架做侧装、正装，都能快速适配，不需要额外做定制化的固定结构改型。从结构细节来看，前端的感应端面做了平齐的光学窗口设计，既可以保证红外发射与接收光路的通畅，又能避免现场的粉尘、切削液飞溅直接沾污核心的光学元件，壳体中段的六角锁紧结构是特意设计的，安装时用普通开口扳手就能卡紧发力，

　　不需要借助专用工装，能大幅降低现场装配的时间成本，尾部的出线位置做了圆弧过渡的应力释放结构，因为这类传感器在设备上安装后，经常会遇到设备走线拖拽、设备运行振动拉扯线缆的情况，如果出线位置是直角硬过渡，很容易出现线缆外皮破损、内部芯线断裂的问题，圆弧过渡的结构可以把线缆弯折时的应力分散到更长的胶层接触面上，提升线缆连接的可靠性。设计过程中要严格控制感应端到安装六角面的尺寸边界，这个尺寸直接决定了传感器安装后感应端面和被测物体的最小安全距离，如果尺寸偏差过大，要么会出现感应距离不足检测不到物体，要么会因为端面突出太多被运行的工件刮蹭损坏光学窗口。内部的结构布局上，要给红外发射管、接收管留出足够的光路间距，

　　避免发射端的红外信号直接在壳体内部串扰到接收端造成误触发，同时电路板的固定槽要和壳体的内壁做过盈配合的限位，避免设备长期振动导致电路板移位，影响检测精度。尾部的灌胶槽深度也经过反复核算，既要保证环氧树脂灌封后能达到IP65以上的防护等级，满足车间多粉尘、偶尔有液体飞溅的使用环境，又不能让灌胶层太厚影响尾部线缆的弯折韧性。在实际选型应用中，这类1cm到80cm检测范围的5V供电红外传感器，非常适合嵌入式集成到小型自动化设备里，比如小型分拣设备的物料到位触发、3D打印机的耗材断料检测、智能货架的货品存在检测，5V的供电电压可以直接和大多数单片机控制板的供电匹配，不需要额外做电压转换电路，降低整个设备的电路设计复杂度。

　　建模的时候要特别注意螺纹部分的标准牙型匹配，M18的公制细牙螺纹要严格按照国标牙距来做，不然现场安装时会出现和安装螺母、设备面板螺纹孔不匹配的问题，六角锁紧部分的对边尺寸也要符合标准紧固件的尺寸规范，保证普通的标准扳手就能适配，不需要用户专门定制特殊尺寸的安装工具。出线部分的线缆弯曲半径也要在模型里明确标注最小允许值，给后续的设备走线设计提供明确的参考，避免现场安装时线缆弯折角度超过允许值造成内部线芯断裂。另外前端的光学窗口部分的材质装配间隙也要在结构里留好，既要保证透明防护镜片的安装牢固度，又不能让镜片突出壳体端面太多，减少被工件刮蹭的概率，镜片和壳体的配合处还要留出密封胶圈的安装槽，保证整体的防护性能。整个壳体的材质一般选用黄铜镀镍，既有足够的结构强度，又能起到一定的电磁屏蔽作用，减少工业现场的变频器、伺服电机产生的电磁干扰对传感器检测信号的影响，建模时壳体的壁厚要控制在合理范围，既要保证加工时的工艺可行性，不会因为壁太薄导致车加工时变形，又不会因为壁太厚导致整体重量过大，增加安装支架的负载。
