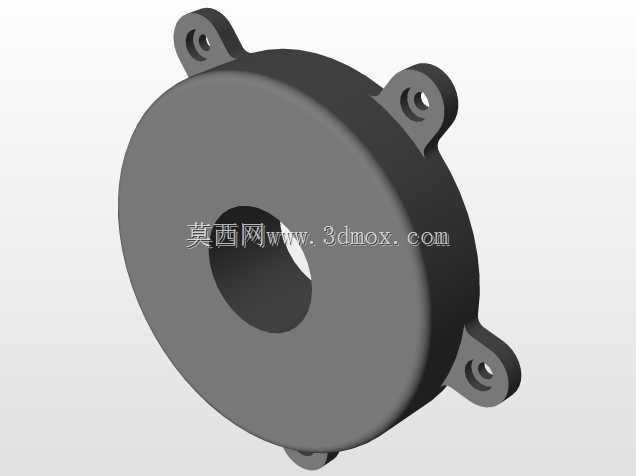

该零件属于典型的中小型回转类防护端盖,整体以同轴圆盘壳体为主体,中心开设大直径贯通孔,外缘沿周向均匀布置三个带安装孔的凸耳,主要用于轴端外露、回转部件需要局部遮蔽或简易支承的设备部位。在输送辊道、小型风机、教学实训台、轻工包装设备以及台式电动工具中,这类结构常作为电机外侧护罩、带轮侧挡盖、轴承端部限位盖或管线过孔封板使用:中心孔允许转轴、接管或线束从中穿过,外周圆盘覆盖内部旋转区域,三个耳板则通过螺钉固定到机架侧板、电机端法兰或设备箱体壁面上。
从受力和装配角度看,三个安装耳并非简单贴在圆盘外圆上,而是沿径向向外延伸,并在耳板根部设置加厚过渡区,避免螺钉预紧时根部出现应力集中。耳板上的通孔轴线与端盖中心轴线平行,安装时可从外侧直接穿入螺钉,操作空间不受圆盘主体遮挡;耳端轮廓做成圆弧过渡,既减少尖角磕碰,也便于压铸、注塑或机加工时装夹。圆盘主体具有一定轴向厚度,正面与背面形成层次分明的台阶,中心孔周围保留环形实体区域,可在需要时贴合密封圈、垫片或轴承外圈,起到轴向定位和防尘挡屑作用。
设计这类零件时,首先要确定的是中心贯通孔径与被穿过件之间的间隙。若用于旋转轴外侧,孔径通常要大于轴径并预留密封件或安全间隙,防止运转中刮擦;若用于线束或管道穿过,则孔径按最大穿装尺寸放大,并在背面考虑护线套或密封圈的沉台。端盖外径决定遮蔽范围,需要覆盖内部带轮、联轴器或齿轮的危险投影区域,同时不能与周边机架、张紧轮、护板发生干涉。三个耳板的外伸长度直接影响安装孔分布圆,分布圆过小会使螺钉靠近主体、扳手空间不足,过大则增加外形包络并降低耳板刚性,因此在建模时应结合标准螺钉头直径、垫圈尺寸和拧紧工具轨迹反复校核。
壁厚设计上,圆盘主体宜保持均匀,避免厚壁与薄壁突变造成成型收缩或加工后变形;耳板厚度可略大于盘面,以承受螺钉压紧力和设备振动。中心孔边缘、耳板孔周围以及耳与圆盘交接处均应设置圆角,这些位置在三维建模中容易被忽略,却往往是实际开裂和疲劳失效的起始点。若采用钣金方式制造,需关注耳板折弯和盘面拉深的可行性;若采用铸件或注塑件,则应考虑拔模斜度、加强筋布局和分型面位置;若采用铝板或钢板铣削,则可把背面做成减重腔,在保证安装面平整的前提下降低重量。

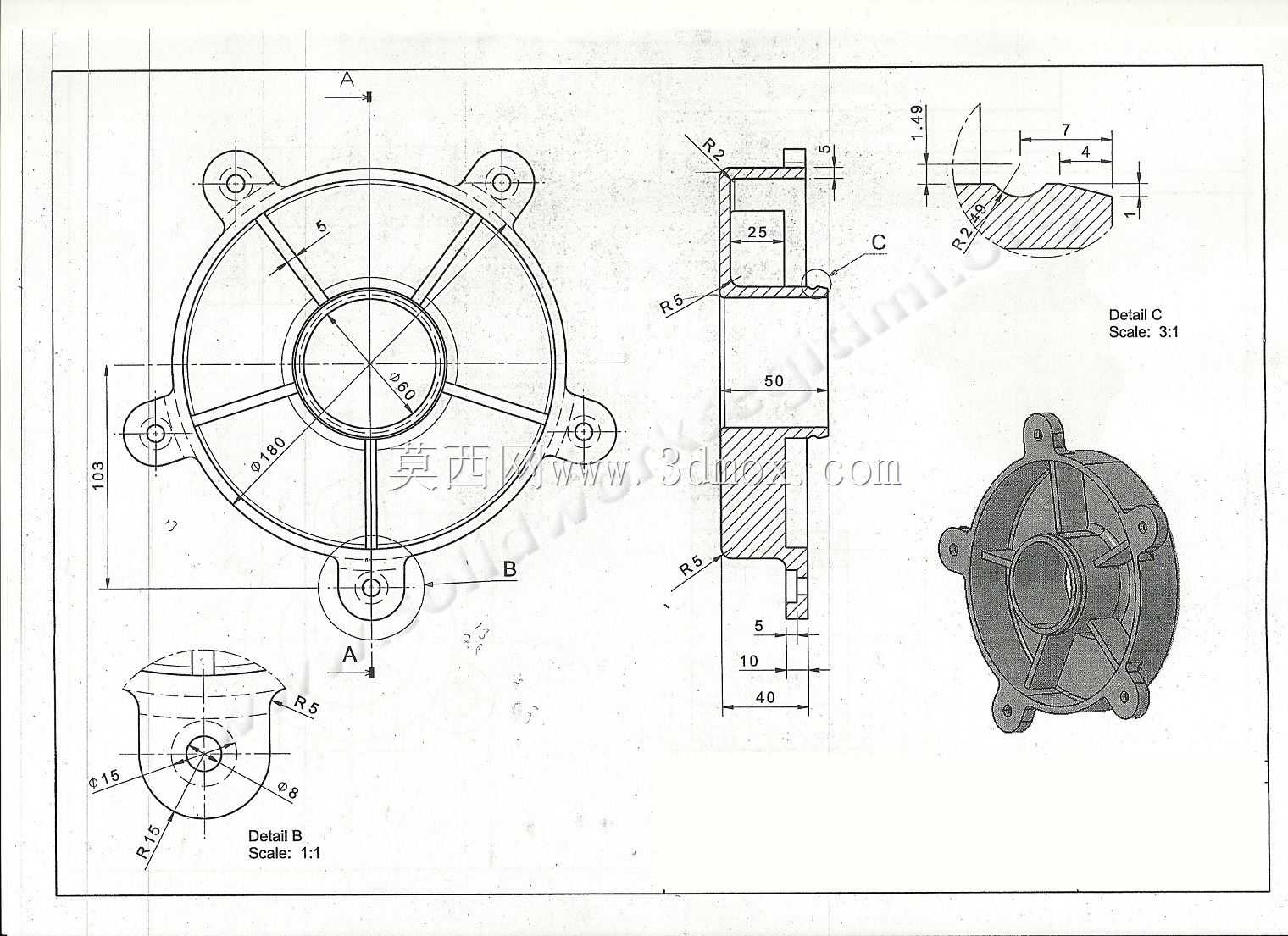

安装边界方面,该端盖的轴向占用空间由圆盘厚度、耳板厚度以及螺钉头突出量共同决定;径向包络则由圆盘外径和三个耳板最外点构成。装配后,三个固定点形成稳定支撑,相比两耳结构更能抑制端盖绕中心孔的偏转,也适合在振动较明显的小型设备上使用。维护时,拆下外侧螺钉即可让端盖沿轴向退出,不必先拆除中心穿过的轴类零件,现场拆装较为方便。建模过程中应重点保证中心孔、圆盘外圆和三耳安装孔的位置关系,利用圆周阵列建立耳板特征,并在工程图中标注分布圆、孔径、端面平行度和安装面平面要求,以便后续加工与检验。
