双层错步钢制框架楼梯结构设计

　　这套错步式钢制框架楼梯的三维结构，最初是为紧凑型设备夹层、小型工业操作平台以及受限空间内的垂直通行场景搭建的。在车间设备排布密集、预留通行通道宽度不足一米半的工况下，常规双跑楼梯会占用过多地面投影面积，直梯又无法满足操作人员携带小型工具、巡检记录册上下通行的安全要求，错步梯的结构形式刚好在两者之间找到平衡：每一级踏步只对应单侧落脚区域，上下行时双脚交替踩在左右错开的踏步板上，整体投影长度比普通双跑楼梯缩短近四成，同时保留了完整的双侧护栏框架，不需要像爬直梯那样全程双手抓握梯梁。

　　从结构拆解来看，整套构件全部采用等截面矩形钢管做骨架，外围四根主立柱从底部地面一直延伸到顶层平台边缘，立柱之间在顶层、中间休息高度以及底部分别焊接横向连系梁，形成一个封闭的箱型框架，这种自承重的框架设计不需要额外在墙面打膨胀螺栓做侧向支撑，哪怕放置在预制水泥地面、钢结构平台面板上都可以独立固定，适配旧车间改造里没法在原有墙体上开洞植筋的现场条件。踏步部分没有采用常见的折线斜梁结构，而是把三块折边钢板踏步直接卡在左右两侧的纵向梯梁之间，每块踏步的竖板和踏面是整板折弯成型，没有拼接焊缝，承重时荷载从踏面直接传递到两侧梯梁，再顺着梯梁传导到底部框架和顶层连接梁上，荷载传递路径非常短，没有多余的传力零件。

　　现场安装的时候，首先要核对的就是底部框架的落地边界：整套梯架的底部投影是矩形，四个角点的地脚板都预留了螺栓孔，就位时需要保证底框的水平度误差控制在千分之一以内，如果地面有局部高差，可以在地脚板下方垫调整垫片，避免梯架安装后出现扭曲，导致护栏框架错位、踏步面倾斜。顶层的连接梁要和上层平台的主梁端面贴合，梁上预留的安装孔需要和平台侧的预埋孔对位，穿入螺栓后分次预紧，先固定对角两个点位，再依次紧固剩余螺栓，防止框架产生内应力。

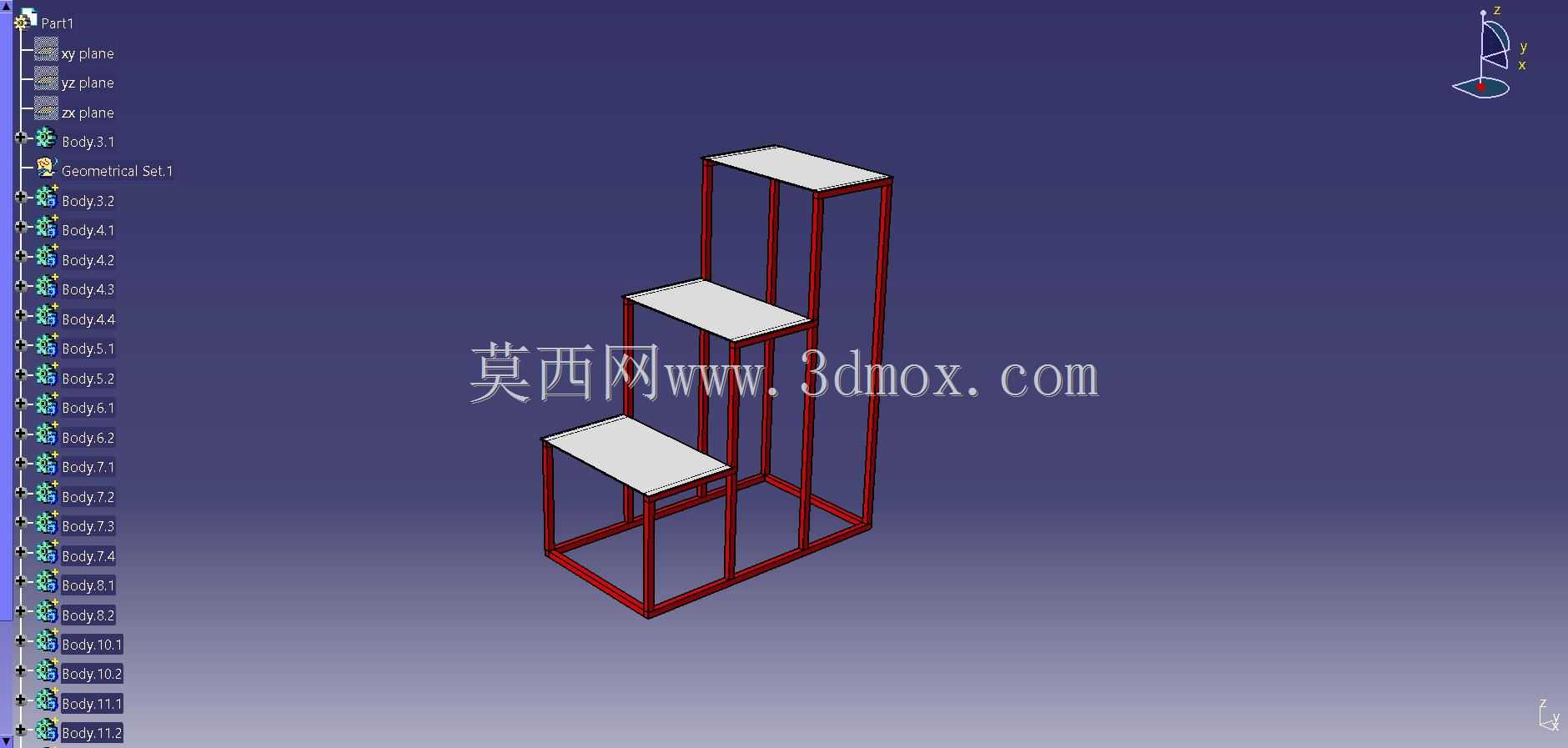

　　日常使用场景里，这类楼梯最常出现在自动化生产线的设备维护通道、仓储阁楼的侧边通行口、小型机房的设备夹层入口处。操作人员上下时，错步的踏步设计会自然引导行人面向梯架方向行进，不会出现普通楼梯上侧身避让、跨步过大的问题；两侧的框架护栏从底到顶连续封闭，扶手高度符合操作平台的防护要求，哪怕携带重量不大的工具包，也可以单手扶栏稳步上下。设计阶段建模时，特意把所有方管的交接处都做了贴合面处理，没有留下不合理的缝隙，后续出工程图时可以直接提取每根杆件的下料长度，折弯踏步的展开尺寸也能从三维模型里直接导出，不需要二次测绘。考虑到车间内可能存在的轻微油污、积水工况，踏步踏面后续可以额外焊接花纹钢板或者粘贴防滑条，模型里已经预留了踏面上方的安装空间，不会和两侧梯梁产生干涉。整个框架的所有棱角位置都做了等距的切角处理，避免安装和使用过程中尖锐边角划伤人员，构件之间的焊接位置都避开了人员通行时会直接接触的区域，后续打磨焊缝、刷防锈漆的作业空间也在建模时提前留出，不会出现杆件间距过小、焊枪无法伸入操作的问题。
