带法兰杯形件注塑模具型腔结构

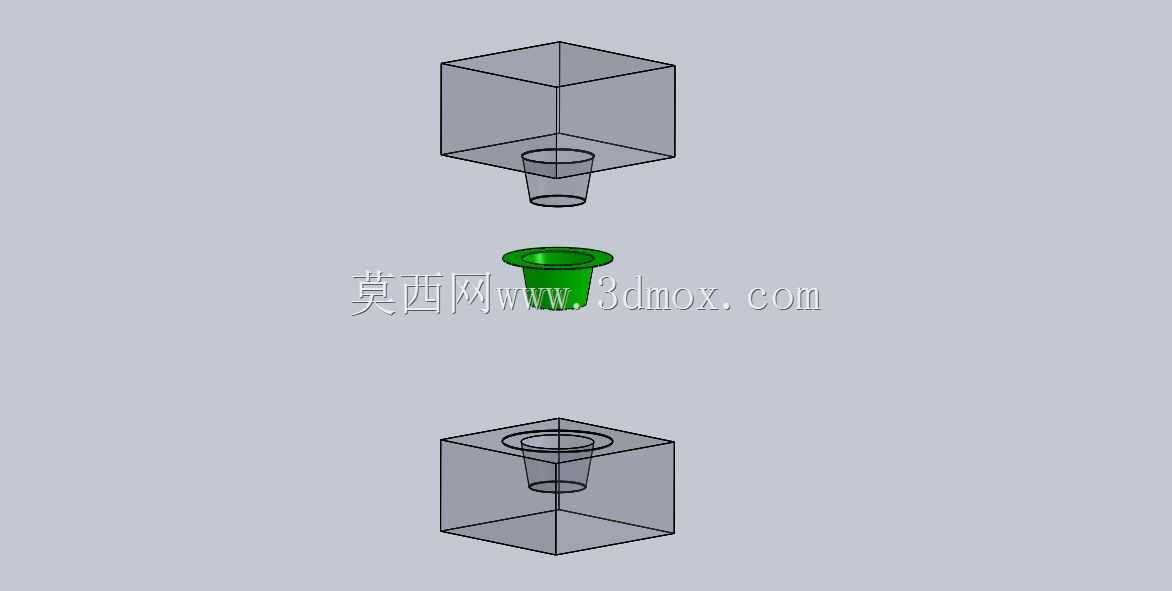

　　这套三维结构围绕带外翻边的小型杯形塑件展开，把定模型腔、动模型芯以及成型件在模架中的相对位置完整表达出来，适合用于小尺寸薄壁容器类零件的注射成型方案校核。画面中可以看到上下两块透明表达的模仁实体，中间放置绿色杯形制件：制件上部带有一圈水平法兰，筒身向下收窄，底部为封闭小圆端；上模仁从法兰侧包容塑件外形，下模仁从开口侧进入筒体内腔，合模后形成封闭的注塑填充空间。

　　在实际模具开发里，这类结构常见于日用塑料杯、取样杯、小容器盖座、电子元件绝缘套以及通讯产品辅助护套等场景。零件虽然外形不复杂，但壁厚均匀性、法兰端面平整度和脱模斜度直接影响成型质量。建模时先依据制件断面确定内腔深度、外径、法兰外径和圆角过渡，再分别反推型腔与型芯：型腔负责外观面，需保证法兰上表面和外壁光滑连续；型芯负责内形，其顶部形状对应塑件底部，外周锥度要兼顾充模流动和顶出阻力。

　　从装配关系看，上模仁下方开设与杯体外形匹配的凹腔，凹腔入口处扩大出法兰成型环带；下模仁上方设置凸起芯轴，芯轴外形与杯体内壁一致，根部预留与法兰下侧贴合的承托面。合模状态下，法兰被上下模面压紧，筒壁区域则由型腔内壁和型芯外壁共同围成均匀间隙。这个间隙就是塑料熔体填充的壁厚区域，若局部间隙突变，容易产生短射、困气或内应力集中，因此在三维结构中需要反复检查拔模方向上的截面变化。

　　设计思路上，杯体采用竖直开模方向，能够避免侧向抽芯，使模具结构保持简单。型芯固定在动模侧，型腔安装在定模侧，开模后塑件因收缩包紧型芯而随动模离开型腔，后续可由顶板带动顶杆或推管将制件从芯轴上推出。对于法兰直径明显大于筒身的零件，推管或环形顶出比单点顶杆更稳妥，可减小顶白和变形风险；若产量较大，还可在型芯内部布置冷却回路，缩短筒壁冷却时间。

　　外形边界方面，模仁被绘制成方正块体，便于嵌入标准模架并承受锁模力。块体尺寸并非随意确定，而要围绕制件外轮廓留出足够的钢料安全距离：法兰外缘到模仁侧壁需保留强度余量，型腔底部到模仁顶面也要承受注射压力；型芯下方则需考虑固定台阶、冷却水路和顶出空间。透明显示的处理方式有利于工程师在评审时同时观察制件、型腔和型芯的嵌套关系，判断是否存在干涉、倒扣或封胶面不贴合的问题。

　　分模面选择在法兰所在平面，具有加工和封胶双重优势。该平面面积较大，机加工后容易研配，合模时能够形成可靠封胶边；同时法兰本身需要较清晰的端面轮廓，沿法兰处分模可减少外壁出现纵向夹线。浇口若采用点浇口，可布置在法兰附近或底部中心，视产量和外观要求选择；侧浇口则便于在两板模中加工，但会在外侧留下浇口痕迹。排气槽可开设在熔体最后填充的法兰边缘或型芯底部对应位置，避免杯底出现烧焦或缺料。

　　对于结构设计人员来说，该模型的价值不在于复杂机构，而在于清楚呈现最基础的型腔—塑件—型芯三者关系。审阅时可沿开模方向检查所有壁面是否保持正向拔模，圆角处是否出现壁厚堆积，法兰承托面是否完整封胶，模仁外形是否能放入预定模架。设备选型人员也可根据模仁外包尺寸、开模行程和塑件顶出距离，判断所需注塑机的拉杆间距、最小模厚和锁模力范围。现场试模时，若杯口法兰出现飞边，多与分模面贴合、锁模力或投影面积计算有关；若筒体内壁拉伤，则需复核型芯抛光、脱模斜度和冷却收缩。整体结构简洁、逻辑清晰，适合作为薄壁杯形注塑件模具方案沟通、教学演示和结构细化的基础三维样件。
