通讯设备端口防护塑料塞结构

　　这类塑料塞主要用在通讯终端、手持电子设备的外露圆形端口位置，日常装配里最常见的场景是手机、便携检测终端、户外通讯模块的接口端，在设备仓储、转运、整机喷涂或者长期静置阶段，把空置的圆形腔体端口封堵起来，避免粉尘、切削碎屑、喷涂漆雾、雨水凝露直接进入设备内部。现场使用时不需要额外紧固件，手工对准端口按压到位即可完成装配，后期设备接入外接配件时，直接用指甲或者小型撬具沿塞体边缘翘起就能取出，不会在端口内部残留碎屑，也不会刮伤设备壳体的喷涂面。

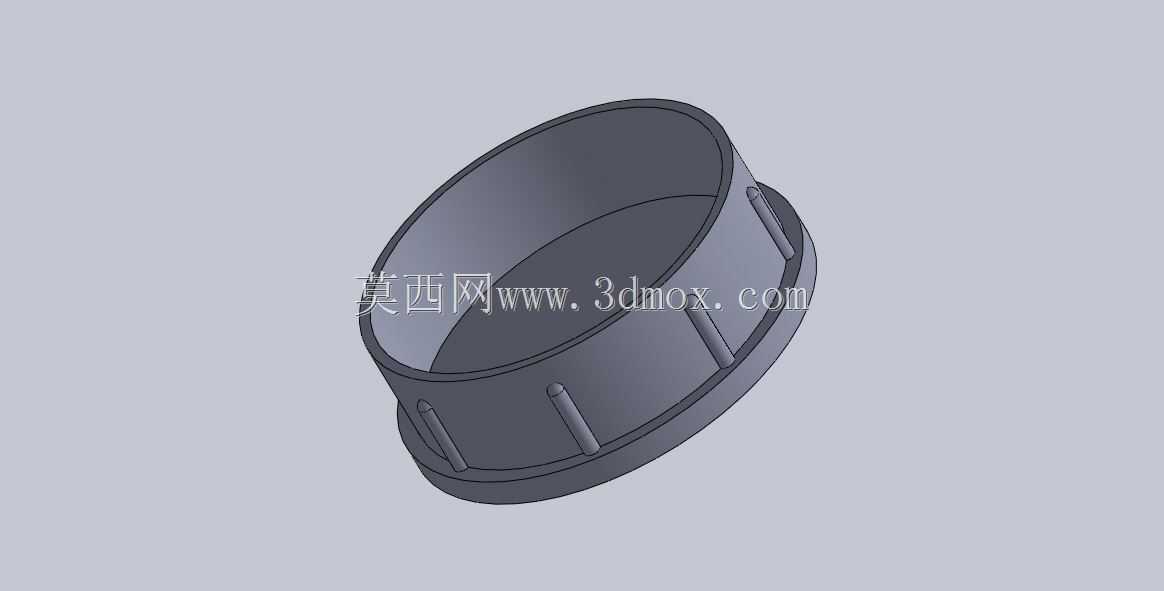

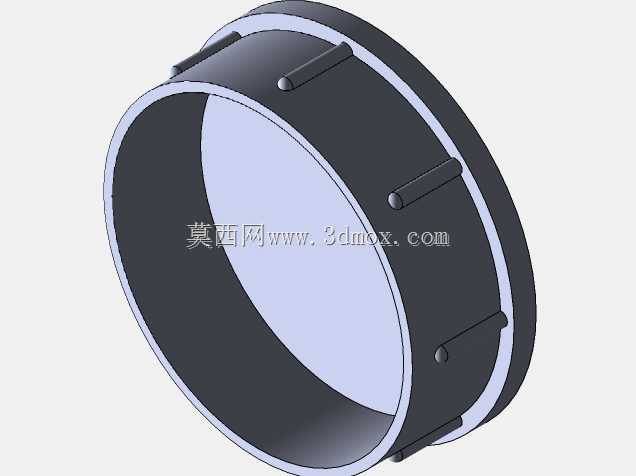

　　从结构细节来看，塞体采用一端封闭、一端开口的薄圆筒形态，封闭端外缘做了一圈凸起的限位翻边，翻边外径略大于被封堵端口的内径，塞体压入端口后，翻边会贴合在设备壳体的外端面，控制塞体的压入深度，避免塞子过度塞入腔体内部难以取出。圆筒外壁均匀分布多道轴向布置的弹性卡扣筋，每道筋的末端做小圆角凸点，凸点的外径按照被封堵端口的内径做过盈配合设计，塑料材质本身具备一定弹性，压入过程中卡扣筋受端口内壁挤压产生微量形变，凸点贴紧内壁后形成径向摩擦力，即便设备在运输过程中受到振动、跌落冲击，塞体也不会从端口内松脱掉落。

　　建模阶段首先要确认安装边界的核心尺寸：第一步先核对被封堵端口的内孔直径、孔口端面的倒角大小、端口内部的有效深度，塞体的圆筒外径要比端口内径小0.1到0.2毫米作为装配间隙，避免注塑完成后塑料件出现收缩膨胀导致无法装入；外壁卡扣凸点的过盈量控制在0.2到0.3毫米，过盈量过大需要很大的按压力才能装配，现场工人操作难度高，过盈量太小则固定力不足，振动后容易脱落。塞体的圆筒壁厚通常取1.2到1.8毫米，壁厚过薄会导致塞体刚性不足，压入时容易发生弯折变形，壁厚过厚不仅浪费原材料，注塑冷却过程中还容易在封闭端表面出现缩痕，影响外观平整度。

　　设计卡扣筋的排布时，通常沿圆周均匀设置4到6道，筋的宽度取2到3毫米，轴向长度覆盖塞体圆筒段的三分之二以上，保证接触摩擦力分布均匀，不会出现塞体装入后歪斜的情况。封闭端的外表面做平整光面处理，和设备壳体外端面的间隙控制在0.5毫米以内，既可以遮挡端口内部的结构，也能让整机外观保持协调。塞体开口端的内边缘和外边缘都做C0.3以上的倒角，压入端口时起到导向作用，即使人工装配时存在少量对位偏差，也能顺着倒角滑入孔内，不会出现边缘卡滞、卷边的问题。

　　实际选型验证阶段，需要先做手板样件完成三类测试：首先是插拔力测试，要求塞体压入端口的按压力不超过30牛，拔出力控制在10到20牛之间，既保证运输过程中不脱落，也方便终端用户后期取出；其次是环境适配测试，塞体通常选用PP或者PE这类耐冲击、耐常见化学品的软质塑料，在高低温循环环境下不会出现脆裂、软化，接触设备壳体的喷涂面时不会发生漆面腐蚀、色迁移；最后是跌落验证，装配好塞子的整机从1米高度自由跌落到硬质地面，塞体不能弹出、断裂，端口边缘也不能被塞体挤压出现白痕、开裂。

　　这类堵头虽然属于小型结构件，但设计时如果忽略卡扣的过盈量、壁厚均匀性这些细节，量产阶段很容易出现装配困难、运输脱落、注塑缩痕等问题，建模过程中把所有配合尺寸、拔模斜度、圆角特征完整还原，就能直接对接模具设计环节，减少后续试模的修改次数。
