手动快速压紧控制夹钳工装结构

　　这套手动控制夹钳主要面向焊接工装、装配定位、检具支撑以及小型零部件加工中的快速压紧场景。实际产线里，工件往往需要在钻孔、攻丝、粘接、检测或组对过程中保持稳定，若采用螺栓压板，操作时间长、压紧力不一致；若采用气动或液压夹具，又会增加气源、油路和控制元件的布置成本。该类夹钳通过连杆肘节机构实现手动快速闭合和锁止，适合多品种、小批量、频繁换型的工位使用。操作者扳动长手柄后，内部连杆越过死点位置，机构进入自锁状态，即使手柄受到一定振动或外力干扰，压头仍能保持对工件的约束。

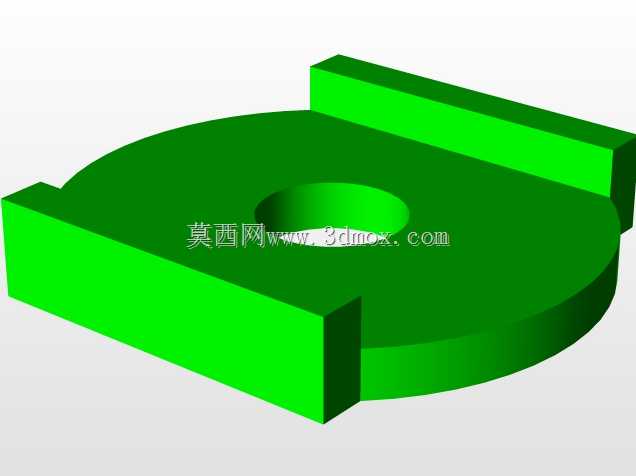

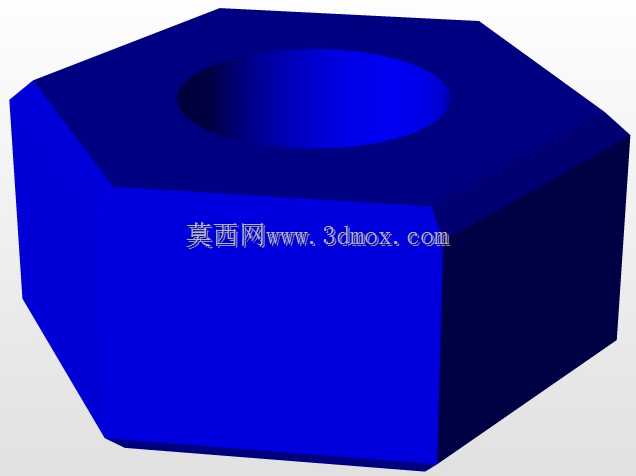

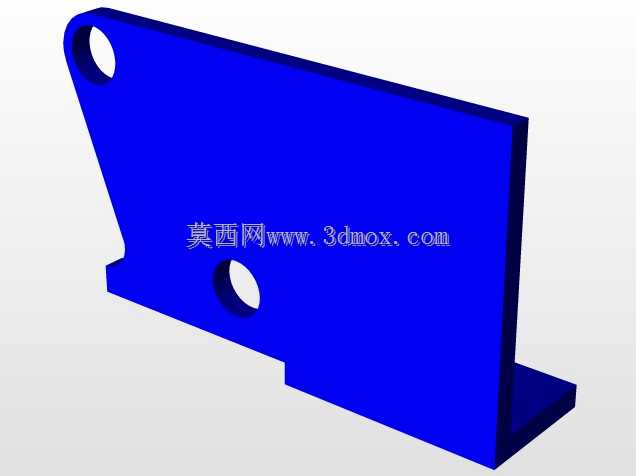

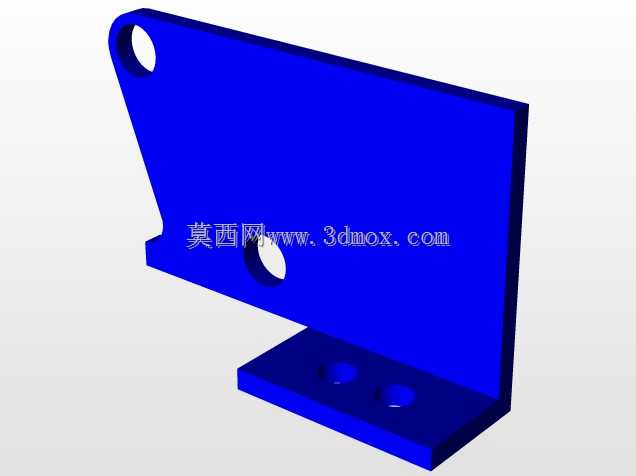

　　从结构组成看，模型包含底座、立式支架、主连杆、手柄、压臂、调节螺杆、压头以及多处销轴和紧固件。底座采用带安装孔的板式结构，可通过螺栓固定在工作台、焊接平台或专用夹具底板上；立式支架承担主要反力，将压头处的载荷传递到安装基面。压臂前端设置可调螺杆，螺杆下端连接压头，能够根据工件厚度、支撑块高度和压紧点位置进行行程补偿。这样的设计避免了夹钳只能适应单一高度的问题，在同一工装上可通过旋转螺杆调整压头伸出量，满足不同批次零件的装夹需求。

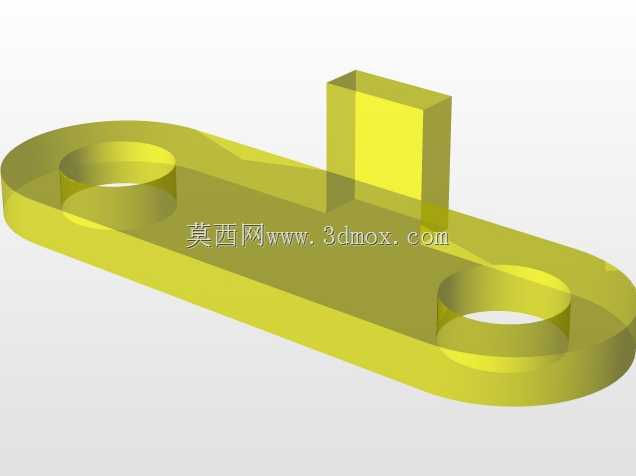

　　建模时需要重点关注连杆铰接点的相对位置。肘节式夹钳的压紧力并非单纯依赖操作者手部力量，而是利用手柄闭合末端连杆接近共线时的机械增益，将较小的扳动力放大为压头处的夹紧力。若铰接点布置不合理，机构可能出现锁止不可靠、打开困难、压臂回弹或压紧行程不足等问题。模型中各销轴位置、连杆厚度和支架间距均体现了这种运动关系：手柄绕底部支点旋转，带动中间连杆推动压臂，压臂再绕支架上的支点摆动，最终使压头沿近似垂直方向压向工件。设计人员在三维环境中可直接检查开合全过程，确认压头运动轨迹是否与工件、定位块或相邻夹具发生干涉。

　　外形与安装边界方面，该夹钳属于台式快速夹具，底座宽度和长度决定了螺栓孔距及承载范围，支架高度决定压臂抬起后的开放空间。布置工装时，不能只看闭合状态的轮廓，还应校核手柄完全打开时的回转区域，避免操作者扳动手柄时碰到旁边的定位销、气缸、挡屑板或其他夹具。压头下方应保留工件与支撑块的空间，支撑面尽量靠近压紧点，以减少工件悬臂变形。对于薄板件，压头可采用非金属垫面或增大接触面积，防止局部压痕；对于型材、铸件或机加工件，则可使用钢制压头以提高耐磨性。

　　在焊接工位中，这类夹钳常与定位销、靠山、V型块和快速销配合使用，工件放入后先由定位面限制自由度，再通过夹钳完成压紧。装配工位中，它可用于固定壳体、支架或小型组件，使操作者双手离开工件进行螺钉拧紧或卡扣安装。检测工位中，夹钳提供重复定位和稳定压紧，减少人工按压造成的测量偏差。由于机构为纯机械结构，其维护重点集中在销轴磨损、连杆转动灵活性和压头螺纹松动检查；在多粉尘或焊渣环境下使用时，可在铰接处增加防护或定期清理，以保证手柄动作顺畅。

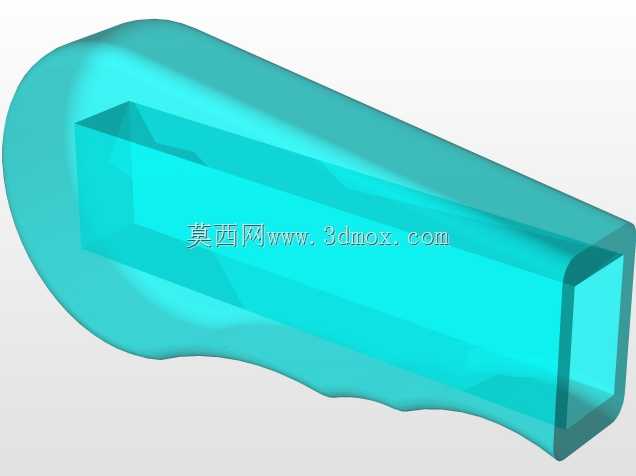

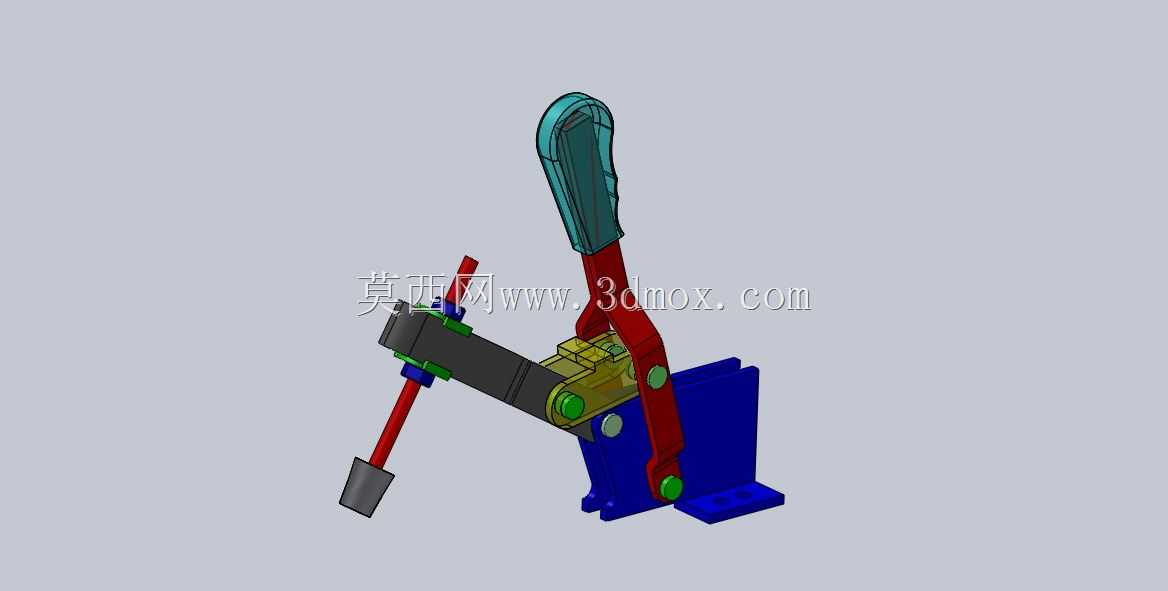

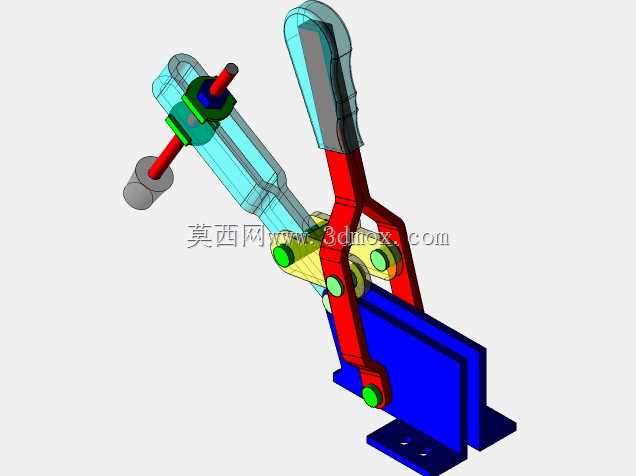

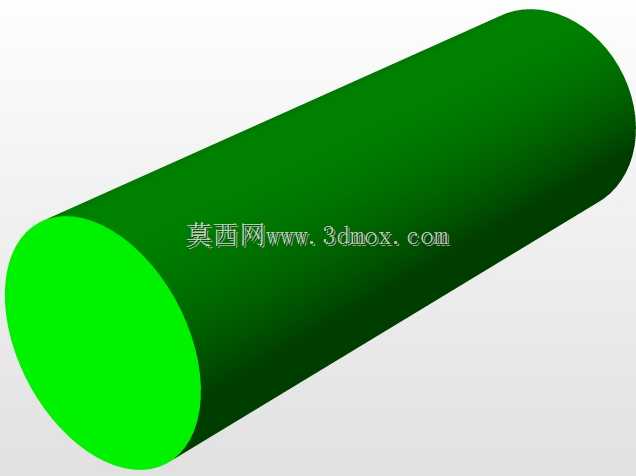

　　三维结构表达上，模型将不同功能件以颜色区分，蓝色部分对应底座与固定支架，红色部分体现手柄和传力连杆，绿色位置突出铰接销轴，前端灰色件表示可调压头。这种拆分方式便于结构工程师理解载荷路径：工件反力经压头、调节螺杆、压臂、销轴传递至支架，再由底座螺栓传入工作台。进行选型或二次设计时，应结合所需压紧力、工件高度差、操作空间和安装面强度确定支架尺寸、销轴直径以及底板厚度，而不是仅依据外观大小判断夹钳能力。整体结构紧凑、动作直观，既适合作为工装夹具设计参考，也可用于手动快速压紧机构的运动原理分析。
