带离合机构的手摇式减速齿轮箱结构

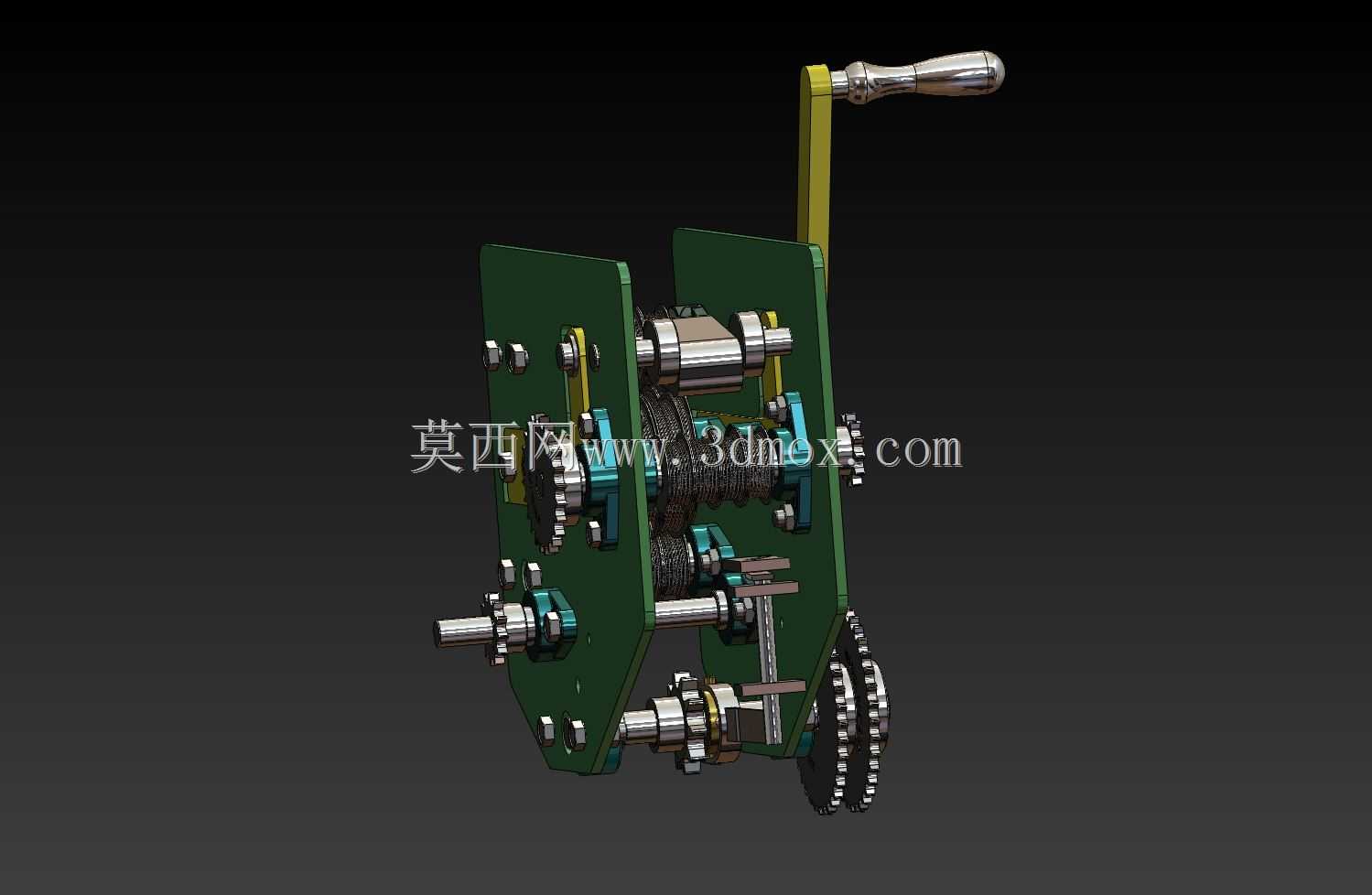

　　这套齿轮传动总成采用1:10的减速比配置，并在常规多级齿轮啮合路径中加入可操作的离合结构，整体以双侧立式支承板作为安装基体，所有传动轴、齿轮副、操作手柄与输出链轮都布置在两块平行板之间，形成紧凑的开放式传动单元。从实际使用场景看，这类小速比手动减速机构常见于轻载手动进给装置、教学演示台、小型卷扬牵引机构、试验台手动调节端以及需要人工介入切断动力传递的工位辅机中；当输入端摇柄被转动时，动力经多级圆柱齿轮逐级降速增扭，末端大尺寸链轮可直接对接链条，带动外部负载完成低速牵引、升降或角度调整，离合机构则允许操作人员在不停下输入端动作的前提下，按需切断或接合末段传动，避免反向拖动摇柄，也方便在手动调整与自动运行之间切换。

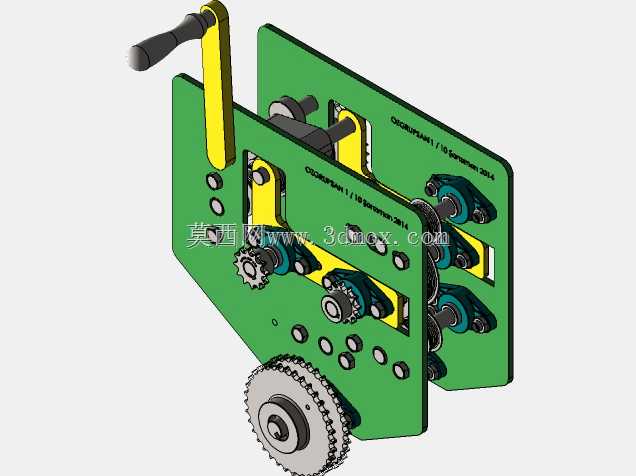

　　结构设计上，双侧立板承担全部轴系定位，每根传动轴通过轴套、衬套与紧固件固定在板件预设孔位中，板间距由轴肩、套筒和锁紧件共同约束，保证各齿轮啮合宽度对齐，不会出现轴向窜动引发的偏载。齿轮副按减速链条分层排布，高速级靠近摇柄输入侧，齿轮直径较小、齿数以少带多，逐级把转速压低；低速级靠近输出链轮，末级大齿轮与输出轴同轴布置，输出轴外伸端安装双排链轮，链轮齿形与标准滚子链匹配，可把旋转动力转化为链条直线牵引。离合部分通过滑移齿套、拨叉与定位件实现，拨叉动作路径在模型中留有明确操作空间，接合状态下齿套与配合齿轮端面齿嵌合，扭矩可完整传递；脱开状态下齿套退出啮合，末段输出与前级齿轮解耦，输出端可自由转动，前级摇柄不会被负载反拖。

　　安装边界方面，两块立式支承板的外轮廓决定了总成的最大宽度，板上预留的固定孔可直接穿装螺栓，把整个齿轮箱固定到设备机架台面或立式支架上；摇柄从侧板上方伸出，手柄回转半径范围内不能布置其他干涉构件，操作侧需留出足够手部空间，避免摇转时碰擦周边护罩。输出链轮位于总成下部侧方，链条走线方向需与链轮分度圆相切，链条张紧侧和松边都要预留张紧轮或调整余量，防止低速大扭矩下链条跳齿。轴向尺寸上，各轴外伸端的联轴器、链轮和锁紧螺母都不能超出侧板外侧的安全间隙，板件内侧与齿轮端面之间保留少量间隙，用于补偿装配误差和容纳润滑脂。

　　从建模细节看，轴系的台阶、卡簧槽、平键位置都按实际装配关系还原，齿轮与轴之间通过键连接传递扭矩，衬套压装在侧板孔内，为旋转轴提供耐磨支承；摇柄端部采用金属握把造型，握持段与杆部之间做圆滑过渡，符合人工长时间转动的人机要求。调试这类机构时，先空摇检查各级齿轮啮合是否平顺，再反复拨动离合件，确认齿套在接合位能完全入齿、在脱开位无擦碰，最后挂上链条加载，观察低速输出是否有卡滞、异响或齿面偏磨。润滑方面，开放式齿轮副适合采用脂润滑，定期在齿面和轴套位置补脂即可，不需要封闭油池，维护门槛较低，很适合教学实验、小设备改造和非连续运转的手动传动场合。
