一体式硬齿面齿轮减速电机传动装置

　　该套同轴式齿轮减速驱动单元，是面向连续工况工业传动场景开发的一体化动力输出部件，将三相异步驱动电机与多级硬齿面齿轮减速箱集成在同一刚性壳体上，省去了现场分体安装时的联轴器对中工序，在输送线、搅拌工位、小型物料提升设备、包装辅机、轻工流水线等需要低转速大扭矩输出的场合应用十分广泛。

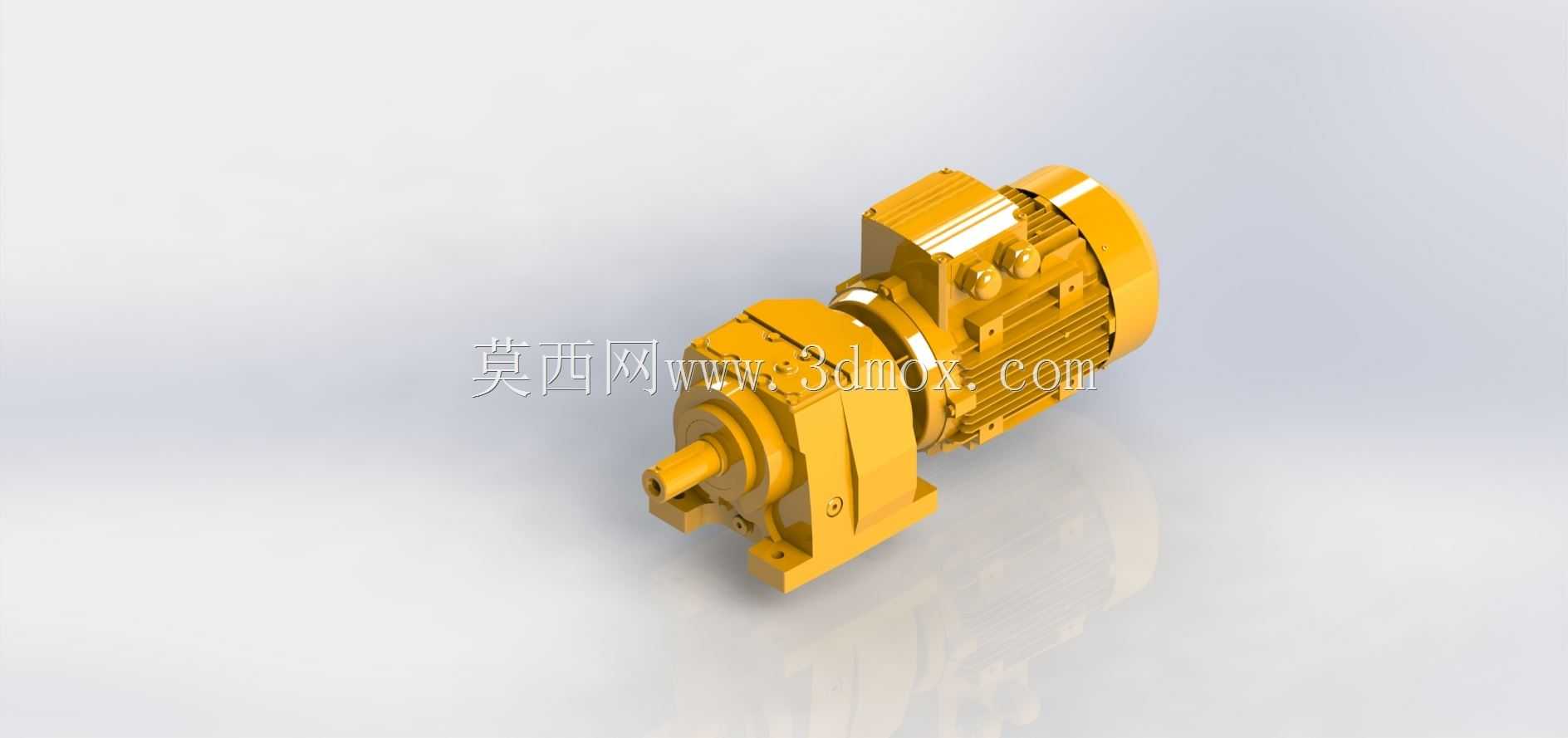

　　从结构布局来看，电机段位于整机后侧，壳体外圆周布置轴向散热筋，运行时依靠表面对流带走绕组产生的热量，即使在长周期连续运转的车间环境下，也能维持绕组温升在允许区间。减速箱段位于动力输出侧，内部采用逐级啮合的圆柱齿轮传动副，将电机主轴的高转速低扭矩输入，经过多级齿数比匹配后，转换为输出轴端的低转速大扭矩动力，齿轮副采用硬齿面工艺处理，齿面接触强度高，长期承受交变载荷时不易出现点蚀、断齿故障。输出轴为实心同轴结构，轴端预留标准键槽，现场配套链轮、带轮、联轴器或者驱动辊筒时，可通过平键传递扭矩，避免轴毂之间出现打滑窜动。

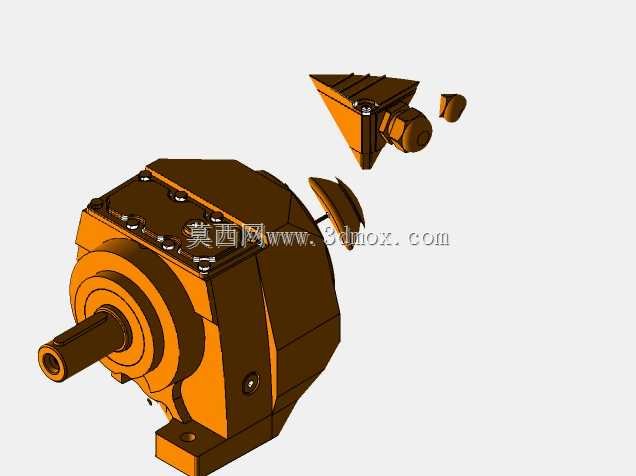

　　整机底部设计一体式铸造安装脚座，脚座上加工有贯通的螺栓固定孔，安装时直接将整机落座在设备机架的预制安装平面上，穿入地脚螺栓锁紧即可完成固定，脚座的支撑跨度经过匹配设计，可抵消齿轮啮合产生的径向反力，运行时整机振动幅度小。建模过程中完整还原了壳体外部的加强筋布局、接线盒腔体、吊环安装位、油位观测孔、端盖紧固螺栓阵列等细节，各零部件之间的装配配合关系完全按照实际装配逻辑搭建，齿轮腔内部的润滑储油空间、轴承安装位、油封密封槽都做了对应结构表达。

　　选型适配阶段，工程师可以直接参照该三维结构核对安装边界：整机轴向总长从电机后端风罩到输出轴轴端，径向最大轮廓为电机散热筋外圆，底部安装孔的孔距、输出轴中心高都可以直接从模型中提取尺寸，提前在机架设计阶段预留出安装空间与检修操作空间，接线盒的朝向也可根据现场走线方向调整，避免动力线缆与周边设备发生干涉。箱体侧面预留的透气塞、排油孔位置，也在模型中做了准确定位，方便后期维护时更换润滑脂、排查齿面磨损情况，整套装置结构紧凑，传动链短，相比分体布置的驱动方案占用设备空间更小，适配各类中小型自动化生产线的动力驱动需求。
