带立杆锁紧式半圆角度量角规结构

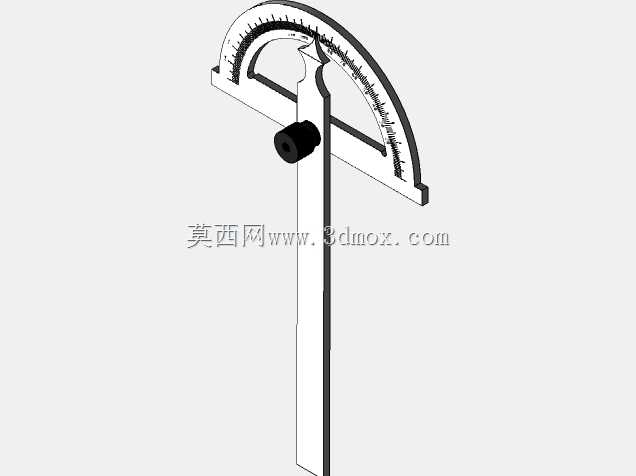

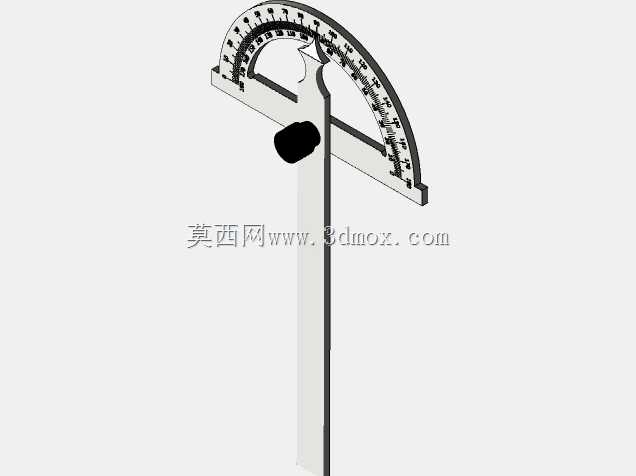

　　这套角度测量器具采用半圆刻度盘配合长直基准杆与竖向立杆的组合构型，主要面向车间划线、工装校验、钣金折弯复核、教学演示以及小型装配工位的角度比对场景。实际使用中，操作者可将横向直杆贴靠在被测工件的基准面上，再转动半圆刻度盘或调整立杆相对位置，使测量边与被测斜面、棱边或装配件表面重合，通过盘面上的细密刻度直接读取夹角数值。黑色旋钮位于立杆与刻度组件交汇处，承担锁紧与微调作用：当角度对位完成后，旋紧旋钮即可固定相对转角，避免量具离开工件后读数发生偏移，这一细节在多人协同检验、需要记录现场角度的工况中尤为实用。

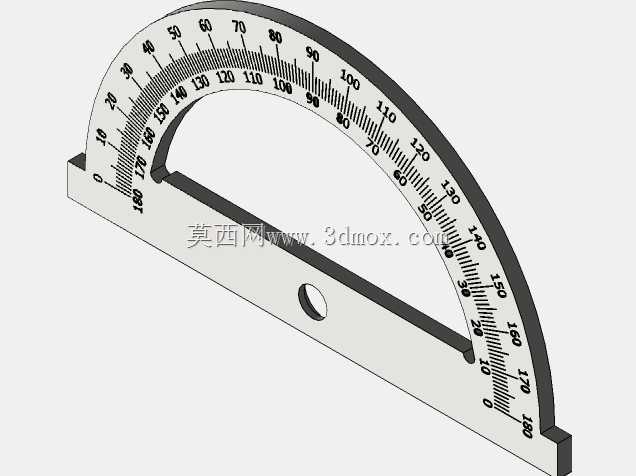

　　从结构思路上看，模型没有采用复杂电子传感方案，而是回归机械式角度量具的可靠路线。半圆盘承担角度承载与读数功能，盘面沿弧形边缘布置刻度，刻度区做了凸起与分划处理，便于在三维建模中还原刻线密度和视觉层次；横向直杆既是测量基准边，也是刻度盘的安装支撑，其平直度直接决定贴靠测量时的准确性；竖向立杆延伸出较长的操作与定位距离，能够适应深腔、台阶面或较高工件上的角度比对，避免手部遮挡刻度。旋钮部分做成圆柱形黑色实体，与浅色主体形成明显区分，既符合真实量具上防滑锁紧件的外观，也在装配关系上表达了压紧、摩擦锁定的功能逻辑。

　　建模时需要重点处理几处配合关系。其一是半圆刻度盘与横向直杆的连接区域，盘体中心附近设有回转基准，角度盘应围绕该中心稳定转动，不能与直杆发生干涉；其二是立杆穿过或贴合测量组件的位置，需保留合理间隙，使立杆既能作为定位边，又不会在旋转调整时卡滞；其三是旋钮与锁紧件之间的压紧关系，旋钮端面、螺纹段或摩擦面应体现出装配层次，避免外观上只是孤立放置的黑色圆柱。刻度盘边缘的弧形轮廓、分划线和数字标记虽然细小，却是量具识别度最高的部分，结构设计时可将刻线作为浅槽或贴图特征处理，在保证整体轻量化的同时维持读数区域清晰。

　　外形边界方面，该器具整体呈“半圆盘加十字杆件”的布局，横向宽度由直杆和半圆盘共同决定，竖向高度则主要由长立杆控制。半圆盘半径不宜过大，否则在狭小工装内部测量时容易与相邻零件碰撞；立杆长度则需兼顾 reach 与刚性，过长会导致贴靠时晃动，过短又无法触及台阶下方或较高基准面。安装与存放时，横向直杆底面应作为主要支撑基准，立杆可沿竖直方向收纳或保持展开；旋钮锁紧后，整体活动自由度被限制，便于将量具从测量位置移到光线充足处复核读数。

　　在工程应用里，这类机械式角度规并不追求数显设备的高精度连续采集，而强调快速、直观、低维护。它适合焊接工装角度确认、机架斜撑定位、木工或金属件划线、实验室装置姿态调整等场景。结构上没有脆弱线缆和电池仓，耐油污、耐磕碰，对现场环境适应性较好。三维模型完整表达了刻度盘、基准杆、立杆和锁紧旋钮的空间关系，可用于量具结构评审、测量工位布局演示、教学装配说明，也可作为手动检测工具设计的基础方案，后续还能在此构型上扩展加长基准边、替换游标读数块或增加磁吸定位面，以适应不同工件表面的快速测量需求。
