机械式游标卡尺工业测量工具结构设计

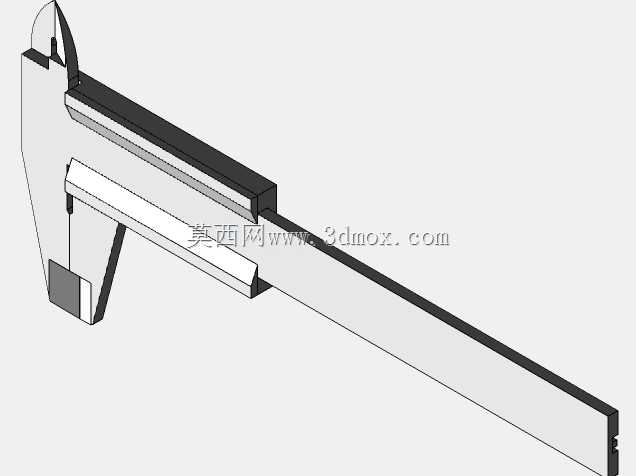

　　这款机械式游标卡尺的结构设计完全围绕一线加工检测场景的实际使用需求展开，在机加工车间的日常工序流转中，这类量具是操作工、检验员随身携带的基础检测器具，从毛坯下料后的初检，到粗加工后的余量确认，再到精加工后的尺寸终检，甚至装配环节的配合尺寸核对，都能看到它的使用场景。不同于数显卡尺依赖电池供电、易受切削液和金属粉尘干扰的特性，这款纯机械结构的游标卡尺不需要额外供电，在油污、铁屑飞溅的恶劣加工环境下可靠性更强，哪怕是在没有电源的野外维修、现场装配场景下，也能快速完成尺寸测量工作。从功能设计来看，它集成了多维度的测量能力：内测量爪可以完成孔径、槽宽、内档间距的尺寸检测，外测量爪覆盖外径、长度、厚度类的外尺寸测量，

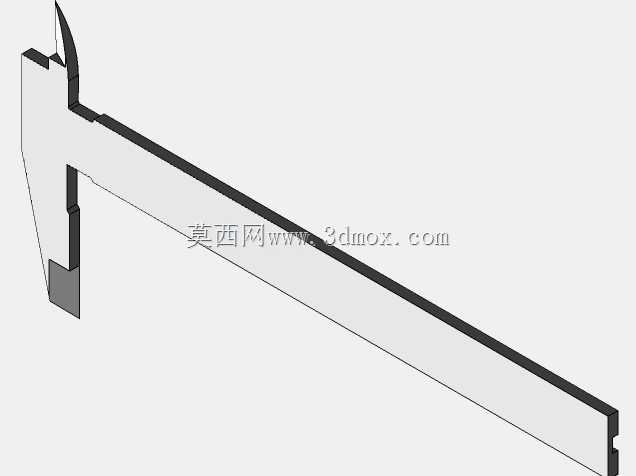

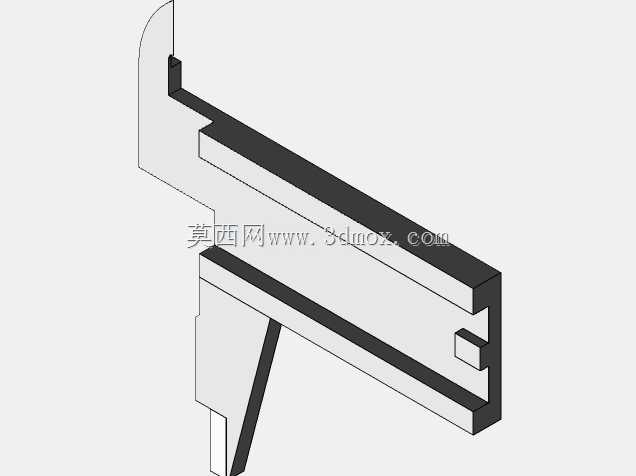

　　尾部的深度测杆则可以直接测量盲孔深度、台阶高度、槽深类的尺寸，一把量具就能覆盖常规加工场景下八成以上的常规尺寸检测需求，不需要频繁更换不同的测量器具，能有效减少一线检测的辅助时间。设计过程中首先考量的是测量行程的合理性，主尺的有效测量范围覆盖了日常加工最常用的尺寸区间，既不会因为量程过大导致尺身笨重不便携带，也不会因为量程不足无法覆盖常规工件的检测需求，尺身的截面形状做了加强筋结构设计，在保证整体轻量化的前提下，尽可能提升尺身的抗弯刚度，避免日常使用中因为轻微磕碰、握持受力导致尺身变形，进而影响测量精度。尺身和游标的配合导轨做了精密的间隙适配设计，既保证游标滑动过程顺滑无卡滞，不会因为滑动阻尼过大影响单手操作的手感，

　　也不会因为间隙过大导致游标出现晃动，带来测量示值的误差；紧固螺钉的位置设置在拇指方便操作的区域，测量完成后可以快速锁紧游标，避免在拿取读数的过程中游标移位导致读数偏差。测量爪的刃口角度做了针对性优化，外测量爪的测量面做了平面度和平行度的精度管控，保证测量时和工件被测面完全贴合，不会因为接触面倾斜出现测量误差；内测量爪的刃口做了窄边设计，哪怕是宽度较小的内槽、小孔径的内尺寸，也能顺利伸入完成测量，不会因为测量爪本身的厚度干涉测量结果。深度测杆和主尺尾端的配合做了同轴度约束，测杆滑动过程中不会出现偏摆，测量深度尺寸时测杆端面可以和被测孔的底面完全贴合，避免因为测杆倾斜导致深度测量值偏大。从安装和使用的边界条件来看，

　　这款卡尺不需要额外的安装固定，属于手持式便携量具，日常存放只需要放置在配套的防护盒内，避免和其他刀具、工具混放磕碰测量面即可；使用时的环境温度尽量接近标准温度，避免因为热胀冷缩带来的测量误差，测量前需要将测量面擦拭干净，合拢量爪确认零位对齐后再开展测量，读数时视线垂直于尺身刻度面，避免视差带来的读数偏差。在实际生产场景中，这类机械式游标卡尺的维护成本极低，只需要定期在滑动导轨面涂抹少量轻质润滑油，避免铁屑、粉尘进入导轨配合面造成滑动卡滞，长期使用后如果出现示值误差，也可以通过专业的计量校准完成精度修复，相比电子类量具的使用寿命更长，更适合生产现场的高频次使用场景。很多刚入行的机械从业者容易忽视这类基础量具的结构设计细节，实际上每一处的结构尺寸、倒角角度、配合间隙，都是经过几十年的现场使用迭代优化而来的，比如尺身末端的倒角设计，是为了方便深度测杆伸出时不会被工件的孔边干涉；游标上的防滑纹设计，是为了拇指推动游标时不会打滑，哪怕手上沾有少量切削液也能顺畅操作；测量爪的尖端做了小圆弧过渡，既保证了窄槽测量的伸入性，也避免尖锐的刃口容易划伤工件表面、或者磕碰后出现缺口影响测量精度。
