通讯设备用折弯钣金固定支架结构

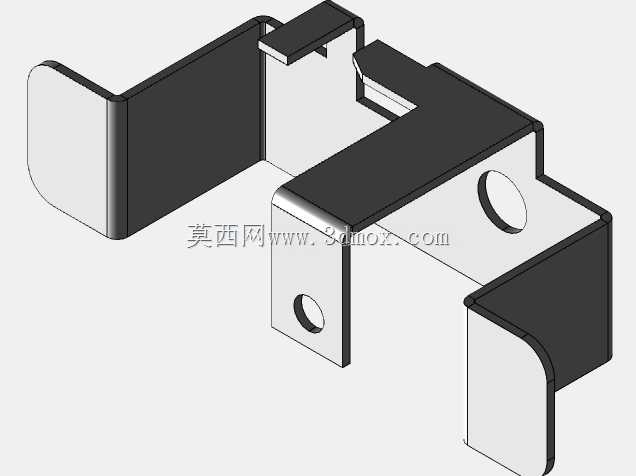

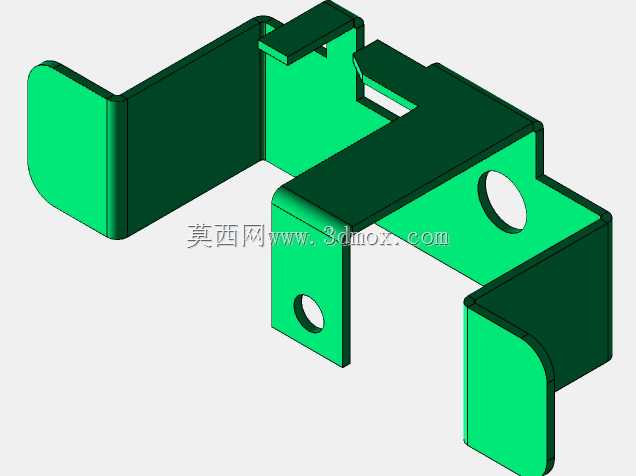

　　这款钣金折弯支架的结构设计，完全围绕通讯终端内部狭小装配空间的实际安装需求展开，整体采用等厚薄金属板材经下料、冲孔、多道折弯成型，没有额外焊接拼接工序，所有弯折转角都预留了标准钣金折弯内R角，避免冲压折弯时板材外侧出现拉伸开裂、内侧起皱的工艺缺陷，量产时可以直接用连续冲压模具或者数控折弯机完成加工，单件成型效率高，尺寸一致性容易管控。

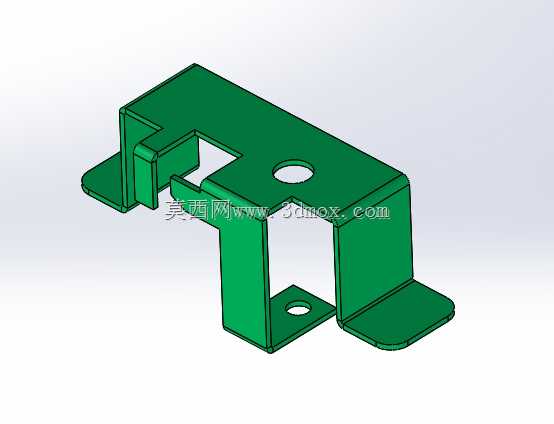

　　从实际装配场景来看，这类支架主要用在桌面通讯终端、小型工控通讯盒或者室内信号接入设备的内部，作用是把PCB主控板、接线端子排或者小型通讯模块悬空架设在设备壳体内部，既隔开板卡和底壳避免短路，也能在设备受轻微磕碰振动时，通过支架两侧伸出的带孔安装耳把载荷分散传递到设备底壳的固定螺柱上，不会让板卡直接承受冲击应力。支架顶部平面开设的大尺寸圆孔，既可以作为走线过孔让射频线、电源线从支架上方穿到下方腔室，也能对准板卡上的定位柱做预定位，装配时工人先把定位柱卡入圆孔，就能快速对齐所有安装孔位，不用反复调整支架位置。顶部侧边开出的矩形缺口，是为了避让板卡上凸起的接口元件，比如SIM卡座、接线端子或者高频连接器，避免支架压到元件引脚造成装配干涉。

　　两侧向下弯折的立边构成了支架的主要支撑腿，把顶部承载面抬升到指定高度，留出下方的布线和元件容纳空间，其中一侧立边底部额外延伸出的小折边也开了固定孔，这个结构是为了在支架跨度较大的位置增加第三个固定点，避免支架只有两端固定时，中间承载板卡后出现向下挠曲变形。两端向外平折的安装耳上都预制了沉头孔或者螺丝过孔，安装时可以直接用自攻螺丝或者机牙螺丝锁附在塑料壳体的预埋铜螺母柱上，安装耳的折弯处做了小尺寸压边加强，轻微抬升安装耳的截面惯性矩，锁螺丝时不会因为拧紧力矩过大让安装耳向上翘曲变形。

　　设计阶段核算安装边界的时候，首先要确认支架顶部承载面的有效长宽尺寸，要完全覆盖所支撑PCB板的安装孔位分布范围，两端安装耳的孔中心距必须和设备底壳的预设螺柱中心距完全匹配，误差控制在钣金件常规的自由公差范围内，避免出现孔位对不上无法锁附的问题。支架的整体折弯高度要提前核对内部堆叠间隙：支架顶面到上方设备上壳的内表面要留出至少板卡最高元件的高度余量，支架下方的空腔高度要能容纳底壳上凸起的加强筋、贴附的缓冲泡棉或者底部接线的弯折半径，不能出现支架装下去之后顶住底壳特征、导致整体装配翘起的问题。

　　工艺细节上，所有外露的板材边缘都做了去毛刺处理，折弯边的朝向全部设计成远离板卡布线的一侧，避免锋利边缘割伤线材绝缘层；板材选型优先选用常用的冷轧钢板，表面做喷塑或者电镀锌防锈处理，厚度根据承载重量选0.8mm到1.5mm区间即可，这个厚度区间的板材折弯后刚性足够，不会因为板卡重量产生明显形变，同时冲压折弯的工艺难度低，不需要特殊的大吨位设备。如果应用在有轻量化要求的便携通讯设备上，也可以替换为同等厚度的铝板，阳极氧化后同样能满足支撑强度要求，整体重量还能进一步降低。

　　结构建模的时候需要特别注意折弯扣除参数的匹配，不同板厚、不同折弯内R对应的展开尺寸要提前和工厂的工艺参数对齐，保证展开后的下料轮廓加工出来，折弯后所有外形尺寸、孔位间距都符合图纸要求；所有开孔位置都要和折弯线保持足够的安全距离，避免孔位距离折弯边太近，折弯时孔位被拉扯变形。整个支架没有复杂的曲面特征，全部由平面折弯构成，建模逻辑清晰，后续如果需要适配不同尺寸的通讯板卡，只需要调整顶部承载面的长宽、折弯高度和安装耳的孔距，就能快速衍生出同系列的不同规格支架，通用化程度很高。
