小型线缆收放卷筒传动支座结构

　　这套卷筒组件面向轻型线缆、柔性软管及细径绳带的收放作业场景，在通讯布线施工、小型设备拖链配套、实验室管线整理、移动式电气机具引线收纳等工况中都能见到同类结构。组件核心由带安装底板的承力支座、侧置传动连接段、前置绕线轮盘、轴向锁紧端盖及紧固件构成，整体采用卧式悬臂布置，轮盘轴线与安装底板平面平行，底板预留安装孔位，可直接通过螺栓固定在设备机架、移动小推车台面或施工工装架上，安装边界以底板轮廓为基准，侧向突出的传动筒段需预留避让空间，轮盘径向外侧要留出线缆缠绕后的余量，避免转动时与周边护罩、机架杆件发生刮蹭。

　　从功能逻辑上看，轮盘外缘的环形凹槽是缠绕承载区域，槽宽与槽底直径匹配小规格线缆的弯曲半径要求，避免线缆过度弯折损伤芯线；轮盘中心通过阶梯轴段与支座内部的转动支撑配合，端盖用螺钉轴向锁紧，既限制轮盘窜动，也方便后期拆卸更换磨损的轮盘或维护内部支撑件。支座上部的六角锁紧件可用于调整转动阻尼，在收放线过程中提供适度阻力，防止轮盘惯性空转造成线缆松脱、打结；侧方伸出的圆柱轴头用于连接手摇柄或接入外部动力，手动操作时可直接加装摇柄实现主动收卷，接入减速电机输出端时则可完成电动收放，适配不同自动化程度的使用需求。

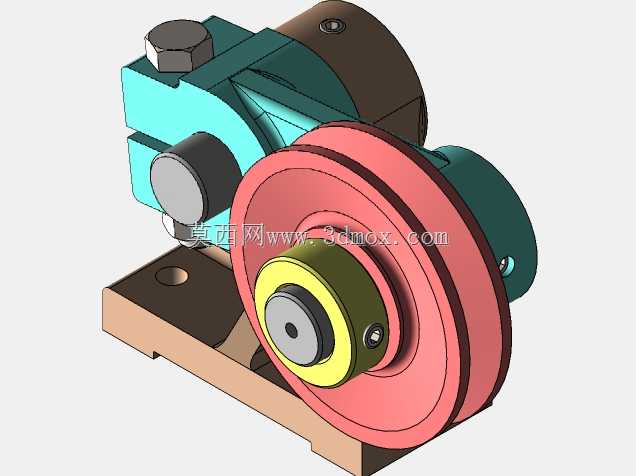

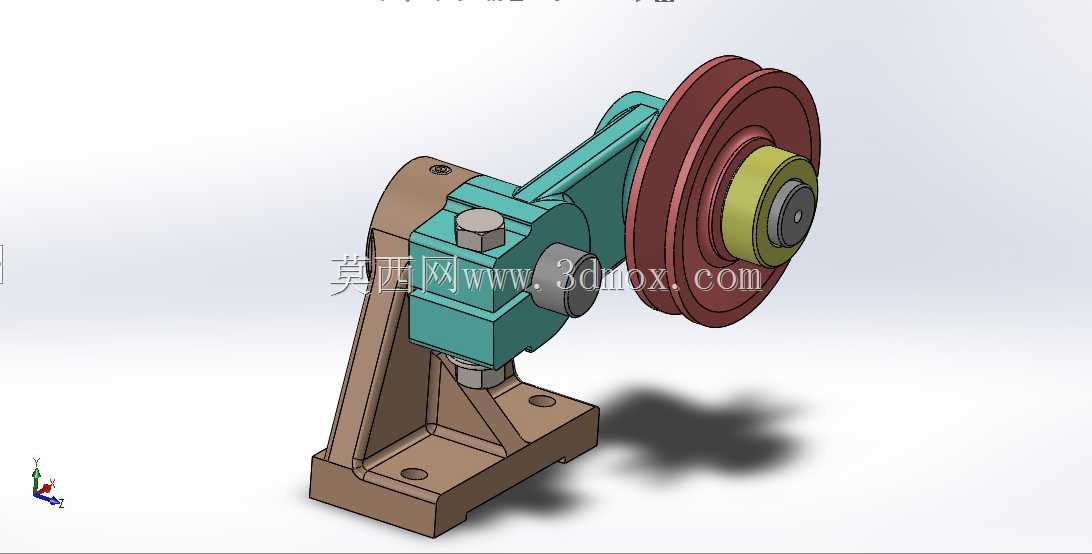

　　结构设计上，支座采用分体拼合的块状壳体，既能够包裹内部转动副、阻挡粉尘侵入，也便于加工时拆分铣削轴承安装位，降低整体铸造或一体加工的工艺难度；底板做了加厚处理并设置定位凸台，承力时可抵消线缆牵引产生的倾覆力矩，保证整机运转稳定性。轮盘采用大直径薄幅板设计，在保证单圈缠绕长度的同时控制整体重量，轮缘的凸起挡边可约束线缆排布方向，引导线缆逐层整齐缠绕，减少乱线概率。不同配色的零件在三维建模中明确区分了功能分区：青绿色块为固定支座主体，红色件为绕线工作轮，黄色端盖负责轴向定位，深色筒段为动力接入侧，装配关系清晰，干涉检查时可快速识别配合层级。

　　实际选型适配时，需先确认待收纳线缆的外径、最小弯曲半径与总长度，以此核对轮盘槽容绳量是否满足收纳要求；安装时要保证轮盘轴线与线缆出线方向垂直，避免线缆偏磨轮缘；阻尼锁紧件的预紧力度需根据线缆牵引力调整，手动收卷工况下阻尼不宜过大，电动驱动时则要匹配动力侧的输出扭矩，防止过载。支座上的各连接螺栓需按对角线顺序紧固，保证壳体结合面贴合均匀，内部转动支撑的同轴度偏差控制在允许范围内，避免轮盘转动卡滞。这类小型卷筒结构没有复杂的多级传动，零件数量少、维护点集中，在需要频繁收放长线缆的作业场景中，能有效整理管线、避免线缆拖地磨损，也可作为小型卷扬、牵引机构的基础绕线单元使用。
