双铰耳支撑连接支座结构设计

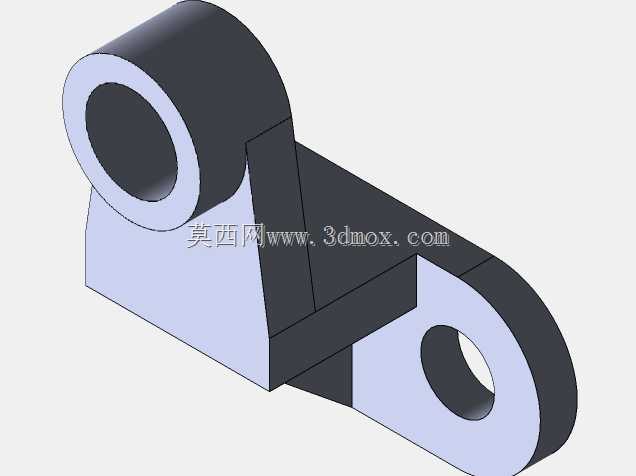

　　该零件属于典型的双铰接支撑连接支座，在中小型自动化输送线、包装设备连杆机构、轻工机械摆臂组件以及工装夹具的支点部位较为常见。结构主体由底部承托立板、左侧大直径同轴套筒、右侧带孔耳板三部分融合而成，整体为一体化铸焊或机加工成型的刚性支撑件，主要承担转轴支承、摆杆铰接、载荷传递与机构限位的功能。

　　从实际装配场景来看，左侧大尺寸套筒用于穿装主铰接销轴，套筒内孔预留了轴承衬套或自润滑轴套的安装余量，套筒轴向长度明显大于耳板厚度，目的是增大销轴的支承跨距，降低销轴工作时的弯曲应力，避免悬臂支承带来的偏磨问题。套筒与底部立板之间设置了两道三角形加强筋，筋板沿载荷传递方向布置，当摆臂绕套筒轴线往复摆动时，径向冲击力会通过套筒外壁直接传导至筋板，再分散到底部承托面上，可有效抑制套筒根部的应力集中，防止长期交变载荷下出现焊缝开裂或本体断裂。

　　右侧耳板为单孔悬臂铰接结构，开孔轴线与左侧套筒轴线保持平行，两个孔位的中心距是该零件最核心的装配尺寸，直接决定联动机构的连杆行程与摆角范围。耳板外侧做了圆弧过渡收边，既消除了机加工后的锐边毛刺，也避免了耳板尖角处的应力集中，耳板厚度根据配套销轴的抗剪强度匹配设计，开孔周边预留了足够的实体壁厚，保证销轴受拉时孔壁不会发生挤压变形。底部的平直安装基面为整个零件的装配定位基准，基面与两侧立板垂直，安装时可直接贴合设备机架的安装面，通过侧面预留的锁紧位或配套压块完成固定，部分同类型支座也会在底板区域加工沉头孔，用内六角螺栓直接锁附在机架型材面上。

　　设计过程中首先需要校核两处铰接孔的同轴度与平行度：左侧套筒内孔的尺寸公差通常取H7级别，适配普通回转支承的间隙配合要求，右侧耳板孔可根据是否安装衬套选择H8或H9公差，两孔轴线的平行度误差需要控制在孔距的千分之一以内，否则连杆装配后会出现卡滞、别劲的问题，长期运行会加剧销轴与孔壁的单侧磨损。外形尺寸方面，整体长度方向覆盖两孔中心距并向两端各延伸一个套筒半径的余量，宽度方向以左侧套筒的外径为最大边界，高度方向从底部安装面到套筒顶端的总高度，需要预留出套筒上方摆动件的运动空间，避免机构运转时与周边机架发生干涉。

　　壁厚分配上，套筒的径向壁厚按照承压面的比压计算，通常取内孔直径的五分之一到四分之一，保证衬套压入后套筒不会发生胀形；底部立板的厚度略大于耳板厚度，作为主要承力载体，立板与套筒、耳板的交接处全部采用圆角过渡，圆角半径不小于壁厚的0.3倍，从工艺角度来看，若采用铸造毛坯，该圆角设计可避免铸件冷却时出现缩孔，若采用板材焊接成型，则可以减少焊接填充量，降低焊接变形量。

　　在维护性设计上，套筒的端面预留了注油孔的加工位置，可加装油杯定期向衬套摩擦面补充润滑脂，适用于低速重载、摆动频率不高的工况；右侧耳板孔可搭配开口销锁紧的销轴，方便拆装联动连杆，设备检修时不需要拆卸整个支座即可完成摆杆组件的更换。整个零件没有复杂的曲面特征，建模时优先以底部安装面为草图基准，先拉伸主体立板，再分别拉伸两侧套筒与耳板，最后叠加加强筋并对所有交接边做圆角处理，特征树逻辑清晰，后续修改孔距、孔径、中心高等参数时可直接驱动草图尺寸更新，能够快速适配不同载荷等级的铰接机构设计需求。
