灌溉管道快装夹持式喷泉喷头结构

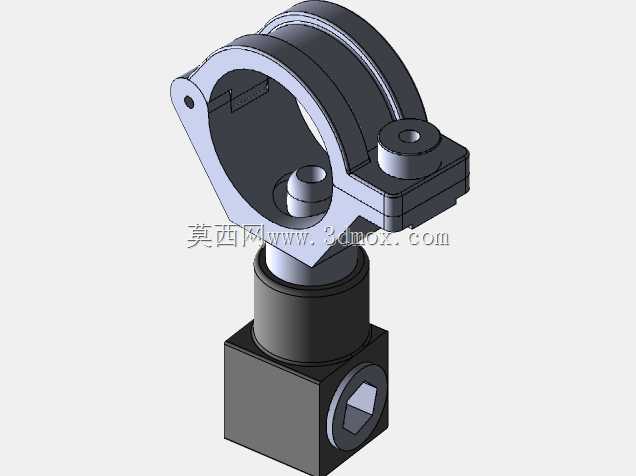

　　该结构面向田间滴灌带、温室微喷系统、园林绿地喷灌支路以及小型水肥一体化管路的末端取水与喷洒作业，核心作用是把供水支管内的压力水转化为均匀散开的细小水柱或雾状水滴，同时借助上方的开口抱夹结构快速固定在不同管径的竖管、横管或支架圆杆上，省去传统喷头需要螺纹对接、缠生料带、反复找正角度的繁琐工序。整套零件分为上下两个功能区段：下部为进水与流量调节段，采用方块式阀体集成侧向内六角调节口，现场人员用标准内六角扳手即可旋转内部节流阀芯，改变过流截面积，进而调整单喷头喷水量与射程，适配不同作物苗期、成株期的需水差异；阀体顶面伸出圆柱形衔接段，内部加工贯通流道，将下方进水口的压力水向上输送至喷洒端，圆柱段与方块阀体之间设置台阶定位面，

　　装配时可直接压入定位，避免流道错位。上部为夹持固定段，主体是半开口环形抱箍，抱箍内壁加工出与被夹持圆管外径匹配的圆弧面，开口侧预留锁紧间隙，抱箍两端向外延伸出带孔耳板，其中一侧耳板集成带沉孔的凸台，穿入螺栓螺母后收紧开口，即可把整个喷头牢固抱紧在管路或支撑杆上；抱箍环向预留多道加强凸缘，既提升薄壁环体的抗变形能力，也让夹持力沿管壁均匀分布，不会出现局部应力集中压裂PVC灌溉管的问题。抱箍侧方延伸出的平台凸台用于安装喷嘴组件，凸台中心加工出水孔与下方流道连通，喷嘴座采用阶梯轴造型压入平台孔位，端面留出密封贴合面，可根据灌溉需求更换不同孔径的喷嘴：大孔径喷嘴适配露天菜地、苗圃等需要较大射程的场景，喷出的水柱覆盖半径更大；

　　小孔径喷嘴适配温室育苗、花卉栽培，水滴更细碎，不会冲刷幼苗根系或打坏娇嫩花瓣。从安装边界来看，下部方块阀体的棱边均做倒角处理，侧向调节孔的轴线与进水方向垂直，现场调节时扳手操作空间只需预留出阀体边长加扳手长度的区域，即使喷头并排安装在密集支管上也不会互相干涉；上部抱箍的开口宽度设计为小于被夹持管外径的十分之一，锁紧后依靠圆弧面的摩擦力承受喷头自重与水锤冲击，抱箍外侧最大轮廓不超过环体外径二十毫米，避免相邻喷头喷洒范围互相遮挡。设计过程中优先考虑灌溉工况的特殊性：灌溉用水常混入泥沙、肥料颗粒，因此所有流道转折处均采用大圆角过渡，没有窄小死区，减少杂质卡滞阀芯的概率；抱箍与管路接触的内壁不加工尖锐纹路，防止长期夹持损伤塑料管外壁；

　　整体结构没有复杂曲面，各零件均可采用注塑成型或普通金属切削加工，适合农用灌溉配件的批量生产。现场布设时，操作人员只需把抱箍开口卡在预设高度的支管上，穿入锁紧螺栓适度拧紧，再将下部进水段通过软管与供水支管连接，旋转内六角调节螺钉即可完成单喷头调试，后期维护时直接松开抱箍螺栓就能调整喷头高度或更换位置，无需切割管路、重新套丝，大幅降低喷灌系统的安装与改造工作量。
