径向直叶涡轮式离心风轮结构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:654351
  • 径向直叶涡轮式离心风轮结构
  • 径向直叶涡轮式离心风轮结构
  • 径向直叶涡轮式离心风轮结构

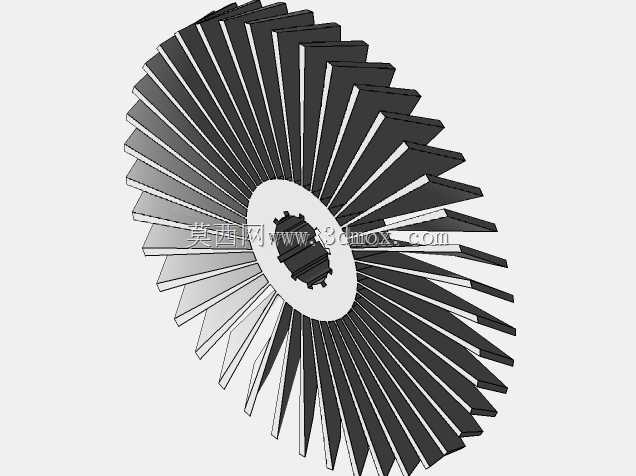

  该径向直叶涡轮风轮属于小型离心式气流发生部件,整体采用盘式轮体加周向均布直叶片的构型,中心设置带异形止转轮廓的安装轴孔,可直接套装在驱动电机输出轴上,依靠轴孔的非圆型面传递扭矩,避免风轮高速运转时出现周向打滑。这类风轮常见于紧凑型电子设备散热风道、小型工业吸尘单元、桌面通风装置、微型涡轮送风机构以及需要径向出风的狭窄安装腔体内,和普通轴流扇叶不同,气流进入风轮中心区域后,会沿叶片之间的流道被甩向轮缘,在轮体外侧形成具有一定压力的离心气流,更适合克服滤网、窄缝、弯折风道带来的流动阻力。

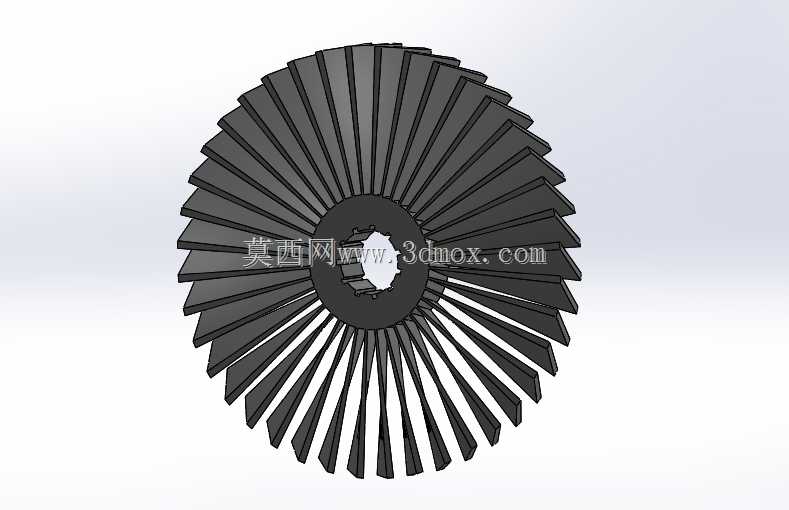

  从结构布局来看,风轮叶片沿轮盘圆周密集排布,叶型近似径向平直布置,叶片根部与中心轮毂区域平滑衔接,叶尖延伸至轮缘外侧,相邻叶片之间形成独立的径向流道。密集叶片的设计能够在较小外径下获得较多的气流做功通道,轮盘侧面对叶片形成支撑,使叶片在高速旋转时保持足够刚度,减少叶尖颤动和气流扰动带来的变形。中心轮毂厚度大于叶片厚度,既承担轴孔定位功能,也为叶片根部提供连接基础,避免应力集中在叶片与轮盘的交接位置。轴孔采用异形内孔而非普通圆孔,装配时可与电机轴上对应的扁位、齿位或卡合结构配合,省去额外键连接所占用的空间,非常适合小尺寸驱动单元的紧凑布置。

  建模过程中需要重点处理周向阵列、叶片拔模斜度和根部过渡三个环节。先绘制单片叶片的截面轮廓,保证叶片从轮毂到叶尖的厚度变化符合注塑或机加工成型要求,再以中心轴为阵列轴进行圆周阵列,阵列数量需要兼顾气流流量、单叶强度和相邻流道宽度:叶片数量过少会导致气流脉动明显、出风不均匀,数量过多则会缩小流道间隙,增加空气在流道内的摩擦阻力,也会给薄壁件成型带来填充困难。叶片两侧可根据成型工艺设置微小拔模角度,若采用塑料注塑成型,拔模方向需沿模具开模方向一致,轮毂与叶片交接处添加小圆角过渡,能够降低注塑冷却时的应力开裂风险,也能减少气流在根部死角处产生的涡流。

  安装边界方面,该风轮为盘状回转零件,装配时需要预留三部分空间:一是轴向厚度空间,要保证风轮两侧与风道壁面、电机端盖之间保留均匀间隙,间隙过小会出现刮擦,间隙过大则会造成气流从侧边回流,降低送风效率;二是径向外径空间,风轮外缘与蜗壳或风罩内壁之间需要设计合理的径向间隙,该间隙直接影响离心风压和运行噪音,间隙过大会使轮缘甩出的气流产生回流泄漏,间隙过小则会因零件同轴度误差、高速热膨胀引发碰擦;三是中心轴配合长度,轮毂轴向长度要与电机轴插入深度匹配,异形轴孔的配合公差需保证传递扭矩的同时便于装配,轴端可通过卡簧、紧定螺钉或塑胶倒扣实现轴向限位,防止风轮在启停和变速过程中沿轴向窜动。

  在实际使用场景中,这类直叶涡轮风轮的输出特性偏向中等风压、连续送风,相比弯叶离心叶轮,直叶结构造型简单、成型方便、动平衡校正难度低,在小功率、高转速的小型通风设备中应用广泛。设计时还需结合整机风道走向确定风轮旋转方向,虽然径向直叶对转向的敏感度低于后弯或前弯叶片,但叶片侧边的细微倾角、轮盘遮挡方向仍会影响进风效率。完成三维结构搭建后,可通过测量轮体总质量、各叶片相对中心轴的质量分布预判动平衡状态,对个别叶片位置进行微量去重或配重调整,使风轮在额定转速下运行平稳,降低轴承负载和整机振动。
