弧形基座限位支撑夹座结构

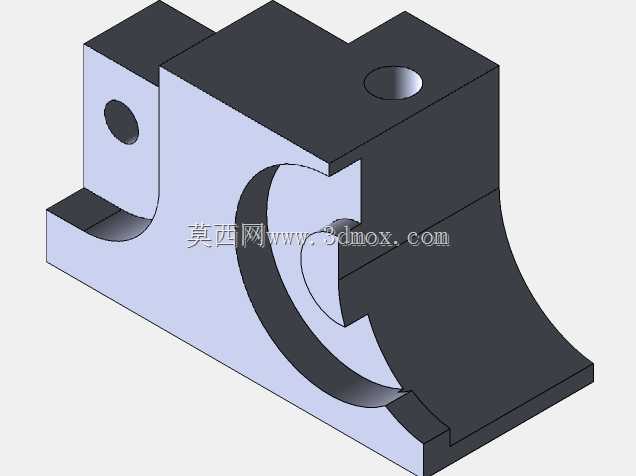

　　该零件属于中小型工装与设备支撑系统中的夹座类构件，整体采用块状基座与弧形承托面相结合的构型，主要用于轴类、筒类或圆弧外形工件的定位、承托和侧向限位。在实际设备布置中，这类结构常见于装配工位夹具、检测工装、手动压紧机构以及小型专用设备的固定支座，能够把被支撑件的圆弧外圆约束在确定位置，同时通过上方和侧方的实体壁面提供安装基准。

　　从结构功能上看，零件下部延伸出较大的弧形开口，弧面沿零件长度方向形成连续承托带，适合与圆柱面、滚轮外圆或管状件外缘配合。弧形区域并非简单开槽，而是采用阶梯式轮廓，内侧保留一段较小圆弧，外侧形成更大的让位空间，这样既可以保证接触区域具有足够包角，又能避免零件整体与相邻运动部件发生干涉。弧形端部设置凸缘状止口，可在工件装入后承担轴向窜动限制，也可作为压块或挡板的贴合面。

　　上部实体区域承担主要承载和连接功能。顶面设计为平整安装面，便于与压板、上盖、调节螺钉或其他固定元件接触；顶部圆孔可用于穿装紧固件，也可作为定位销孔使用。侧立壁上开设横向通孔，孔轴线与上部孔位形成不同方向的连接关系，使该夹座既能够从上方锁紧，也能够从侧面固定到机架板或工作台面上。孔位周围保留较厚实体，能够降低螺栓预紧时局部应力集中，提高重复装夹后的尺寸稳定性。

　　设计思路上，该构件没有采用复杂曲面造型，而是以铣削加工容易实现的平面、圆柱面和圆弧槽为基本特征。主体背部和侧壁保留大面积实体，使夹座在承受压紧力时具备较高刚度；前侧和下部则通过弧形挖空减少材料占用，并为工件旋转、装取和排屑留出空间。零件底部呈平板式延展轮廓，可直接落在设备基板上，底面作为主要安装基准；后侧高起的方块与前侧立壁共同形成近似L形的受力框架，在夹紧力作用下能够减少开口处的弹性变形。

　　安装边界方面，三维结构需要重点控制底面平面度、弧形承托面的中心高度以及侧孔与顶孔之间的位置关系。底面与设备台面贴合后，圆弧中心高度决定被支撑工件的轴线高度；若该尺寸偏差过大，会造成轴系同轴度误差或夹具压紧不均。侧孔轴线应与安装基面保持设计要求的垂直或平行关系，孔端周边需预留扳手空间，避免紧固件装配时与弧形槽边缘冲突。顶部孔位上方也应保留足够空间，以便螺钉装入、拆卸和维护。

　　在工况使用中，该夹座更适合中等载荷下的静态支撑和低频装拆场景。圆弧接触面可根据被支撑件表面状态选择直接接触或增加铜套、耐磨衬垫；若用于频繁转动的导向支撑，则应在弧面区域补充耐磨材料或降低表面粗糙度要求。零件棱角处可设置轻微倒角，既方便去除加工毛刺，也能避免工件装入时划伤表面。整体结构紧凑，基准明确，适合在非标自动化工装、夹具单元、教学建模练习以及小型机械支撑模块中作为定位夹座使用。
