输水管道变径金属薄板拼接歧管

　　该结构面向长距离输水、泵站汇流、灌区干管以及大型水处理管路中的变径过渡场景，主要解决两段不同口径管道之间的平顺连接问题。现场管路经常出现上游主干管口径较大、下游分配管或设备接口口径较小的情况，若直接采用刚性异径管件，受运输尺寸、吊装空间和现场焊接条件限制，安装难度会明显增加；采用分片薄板预制后再围合装配的方式，可把大型构件拆成便于运输和就位的板件，在管沟、支墩或设备基础附近完成拼焊，更适合大直径、低压力、大流量的输水系统。

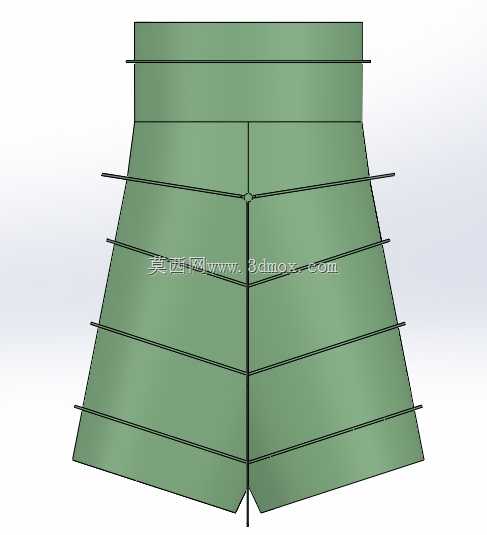

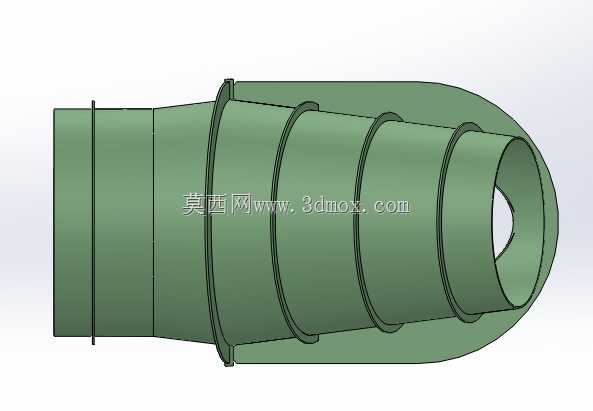

　　模型整体呈上小下大的喇叭状过渡形态，上部为较短的直筒段，下部为扩口段。直筒段用于与上游或下游标准管段保持同轴对接，能够提供稳定的环向焊接边界；扩口段通过多道环向折线逐步改变截面尺寸，使水流在通过时拥有连续的扩散或收缩路径。相比单块双曲板成型，分片折线方案不需要大型压弧设备，普通钢板经放样、切割、折弯和卷制即可加工，尤其适合现场维修、临时改造和非标准管径工程。

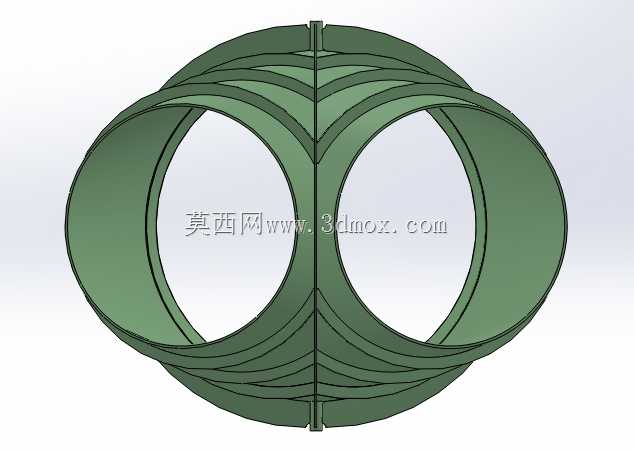

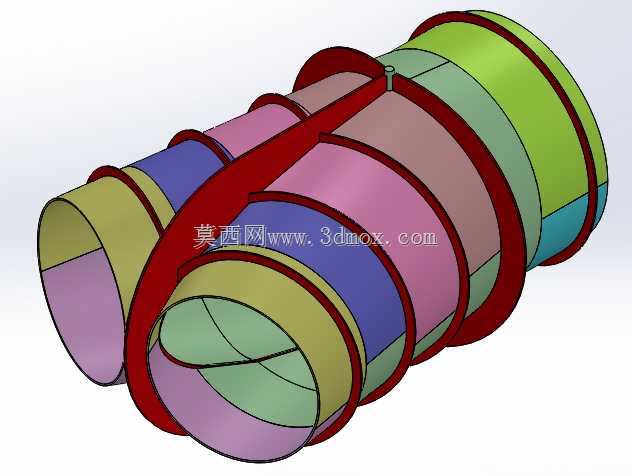

　　结构由左右对称的若干薄板瓣片组成，中缝沿轴向贯通，环向则分布多条折弯或拼接棱线。板片在轴向被分成多级梯形区域，每一级对应一个锥度变化台阶；相邻板片通过纵向接缝连接，环向折线既承担成型定位作用，也相当于在薄壁表面增加了连续加强肋。输水构件在自重、水重和外部覆土载荷作用下，薄板容易发生局部凹陷，折线断面能够提高截面惯性矩，减少单纯依靠增加板厚带来的材料消耗。对于露天架空管段，折棱还能提高风载和振动条件下的外形稳定性；对于埋地敷设，分段刚度有助于分散土壤侧压，避免扩口段产生过大椭圆变形。

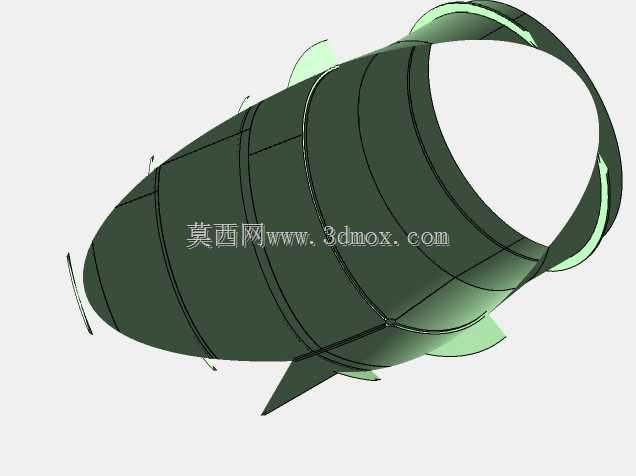

　　设计时首先要确定两端接口直径、过渡段高度和允许锥角。输水扩散段若锥度过大，流道内容易出现脱流和漩涡，造成局部淤积、振动和水头损失；锥度过小则构件高度增加，占用管沟和支墩空间。模型采用多级渐进扩口，把总变径量分配到若干段折线锥面上，使每一级的角度控制在较缓和范围内。三维建模中可先建立中心轴线和两端基准圆，再按高度方向插入多个控制截面，通过放样生成过渡曲面；考虑到薄板加工并非光滑曲面，需将曲面离散为可展开的平面瓣片，分别输出轮廓和折弯线。每片板料的边线应保留焊接和装配余量，纵向拼缝位置宜错开环向应力集中区，避免多条焊缝在同一节点交汇。

　　安装边界方面，上部直筒端需要与管道法兰、焊接管端或设备接口保持同轴，端部圆度和端面垂直度直接影响密封效果；下部扩口端尺寸较大，就位前应核对支墩标高、基础环位置和相邻管段中心线。分片构件在地面预拼时，可先用工装卡具固定中缝和环向折线，检查各瓣片之间的错边量、棱角直线度和端口直径，确认无误后再进行定位焊。正式焊接宜采用对称、分段退焊顺序，减少薄板因热输入集中产生的波浪变形。对于输水工况，内壁焊缝应打磨平顺，避免突台阻挡水流或挂住杂物；外壁焊缝需根据防腐要求进行补强和涂层处理。

　　该类歧管并不追求复杂曲面外观，而强调可制造、可运输、可现场装配。薄板瓣片之间的几何关系清晰，折线位置既是成型依据，也是校形基准；在三维环境中可以直接检查板片干涉、拼缝间隙和端口配合，也能据此展开下料尺寸。结构投入使用后，水流从一端进入变径腔，沿逐渐变化的壁面完成扩散或汇流，多级折面在降低加工难度的同时维持了管路过渡的基本水力性能。
