工业检修侧装钢制爬梯平台结构

　　这套钢制侧装爬梯主要面向工业设备外侧检修、罐体周边维护、管廊局部登高以及车间固定通道补充等场景。结构形式不是独立落地梯，而是依附在竖向立柱或设备框架侧面布置，梯身通过多组横向托架与主支撑构件连接，适合在空间狭窄、地面无法放置移动式梯子的位置使用。现场常见于输送线旁、储罐外壁、钢结构平台边缘、厂房立柱侧方以及需要短距离垂直通行的设备区域。

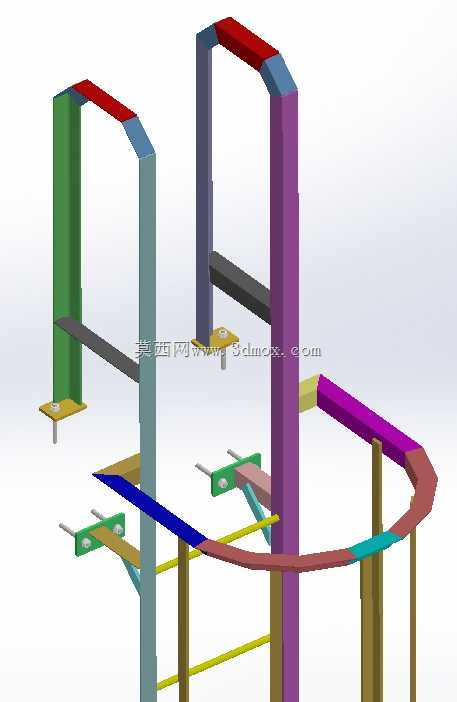

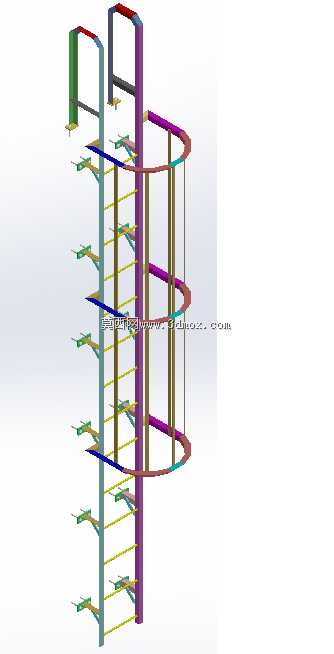

　　从整体布置看，模型由竖向主梯、分段踏步、侧向支撑臂、顶部护圈和右侧防护框架组成。主梯沿竖直方向延伸，踏步按固定间距排列，人员攀登时脚部支撑位置明确。踏步端部与竖梁连接，支撑臂向一侧伸出，用于把爬梯荷载传递到后方立柱或设备骨架上。顶部设置半包围护圈，靠近检修入口处形成限位和防护，避免人员在最高站位时过于靠近开口边缘。右侧框架由竖杆和横杆构成，既可以作为护栏，也可在实际工程中与平台、栏杆或设备围护结构衔接。

　　设计思路上，这类爬梯重点不在复杂运动机构，而在固定路径、连接可靠性和人员操作安全。梯梁采用细长型钢形式，能够在控制材料用量的同时提供足够的纵向刚度；踏步保持均匀间距，使攀登节奏稳定；侧向托架分层布置，可把人员荷载、梯身自重以及偶然侧向力分散到多个连接点，避免单点固定造成局部应力集中。顶部护圈的圆弧过渡减少突兀尖角，也便于与平台入口栏杆形成连续防护。右侧矩形框架的横杆位置与踏步高度存在对应关系，人员在转身、跨向平台或扶握时，手部能够找到较自然的支撑点。

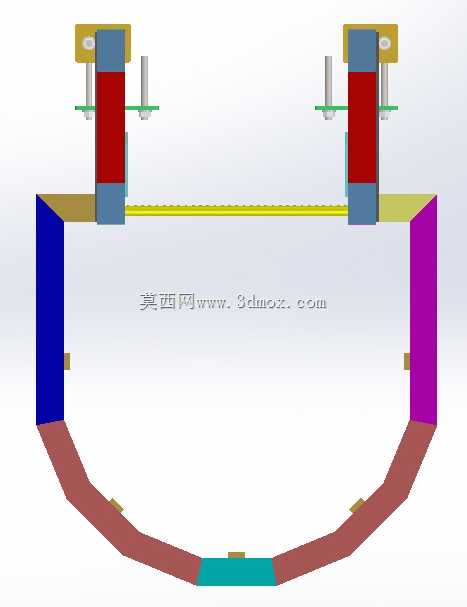

　　外形尺寸方面，模型呈现出明显的窄幅竖向特征，占用平面宽度较小，适合贴墙、贴柱或贴设备外壁安装。梯身外侧到支撑立柱之间通过托架留出一定距离，保证脚尖不会在攀登过程中与后方结构干涉。顶部护圈向梯身外侧形成包围范围，安装时需要确认上方检修口、平台梁、管线和阀门手轮不会侵入护圈空间。右侧防护框架的高度与梯身上段相配合，若用于实际项目，应结合落脚平台标高复核扶手高度、横杆间距以及框架与平台边缘的间隙。

　　安装边界需要重点核对三类位置。第一是后方支撑面，立柱或设备壁板必须具备承受爬梯荷载的能力，托架连接点不能落在薄蒙皮、装饰板或不可承重的罩壳上。第二是攀登净空，梯梁前方应保留人员上下所需的脚部和膝部空间，踏步与墙面之间不能出现过小间隙。第三是顶部换乘区域，护圈、扶手和平台栏杆应连续衔接，人员从梯段跨入检修平台时，不应出现需要松手跨越或身体外探的情况。若现场存在管道、电缆桥架、仪表箱等障碍物，可在三维环境中直接调整托架长度和梯身偏移量，但不应随意放大踏步间距或削弱梯梁截面。

　　结构建模时，竖梁、踏步、托架和护栏之间的连接关系需要表达清楚。踏步与竖梁可采用焊接节点，托架与主立柱则根据现场条件采用焊接或螺栓连接。若采用螺栓固定，应在连接板上预留足够的边距和扳手操作空间；若采用焊接，应保证托架上下翼缘或矩形管端部与立柱贴合，避免虚接。护圈圆弧段与直段交接处应平滑过渡，栏杆横杆在转角位置保持连续，这样既符合实际加工习惯，也便于后期出工程图时统计杆件长度和节点数量。

　　在使用功能上，该结构解决的是固定设备外侧的高频小范围登高问题。与移动式人字梯相比，它不需要每次搬运和找平地，操作人员到达现场即可沿固定路径上下；与完整楼梯相比，它占用空间更小、用料更少，适合只承担检修用途而不作为主通道的位置。工程选型时，应根据登高高度、使用频率、现场支撑条件和防护要求确定梯宽、踏步间距、托架数量以及护圈形式。三维模型可直接用于校核人员攀登路径、设备干涉范围和护栏衔接关系，也可为后续钢结构详图、材料拆分和现场安装定位提供直观依据。
