工业走道防滑承重格栅板结构

　　该格栅构件主要面向工业检修走道、操作平台边缘通道、设备周边维护区以及生产线人行区域的铺板需求。现场使用时，人员需要在设备框架、管廊侧面或平台骨架上频繁通行，普通实心钢板虽然承载直接，但积灰、积液和焊渣清理不便，且自重较大；镂空格栅则通过规则排列的承载单元形成连续踩踏面，使碎屑、切削液、灰尘和少量积水能够直接下落，减少通道表面打滑和杂物堆积。

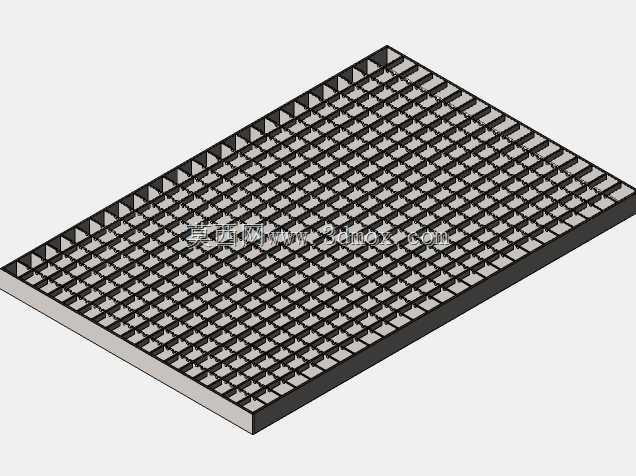

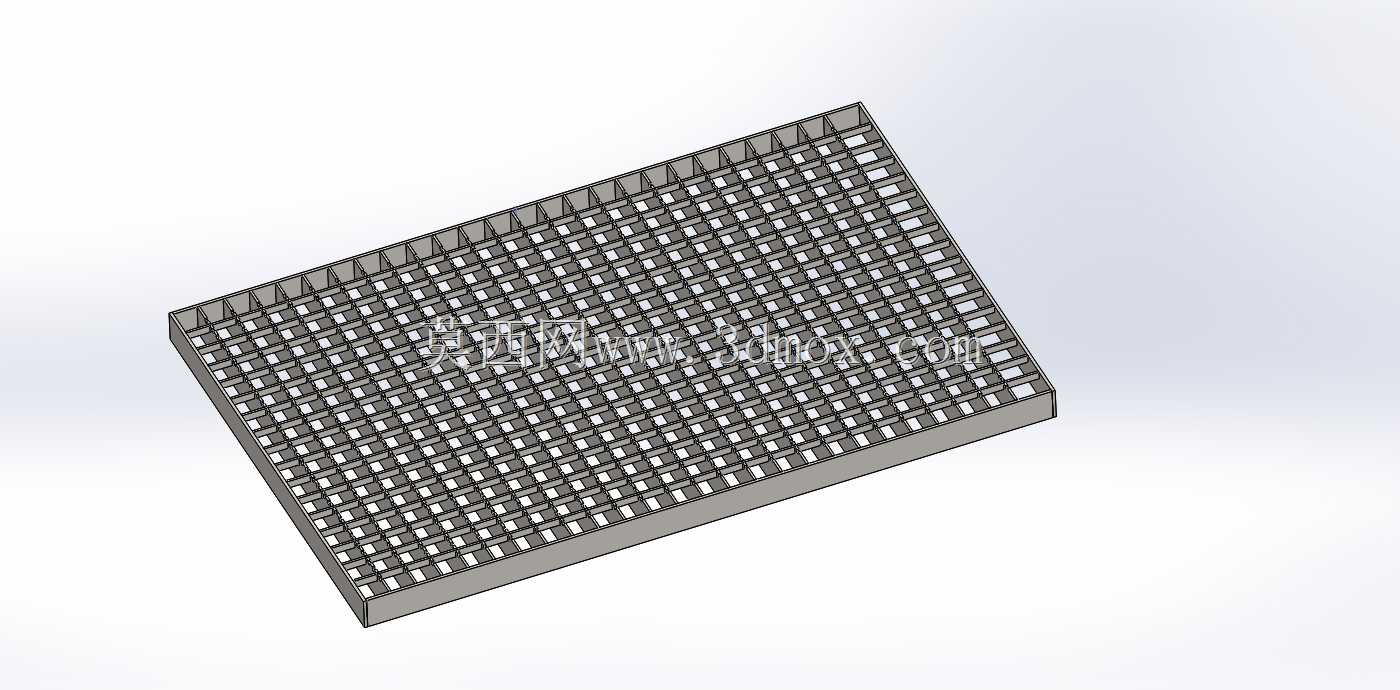

　　从结构形式看，模型呈现矩形平板状铺板，四周设置连续边框，内部由纵横交错的肋条划分出密集方格。边框承担与支撑梁或安装框架对接的边界作用，内部肋条同时参与抗弯和传力。人员踩踏或小型工具临时放置时，载荷先作用于上部栅格面，再通过纵向、横向肋条向四周边框传递，最终由下方支撑结构承受。与单片薄钢板相比，这种带肋网格构造能够在较小材料厚度下获得更高的平面刚度，减少板面中部下挠和踩踏时的弹性晃动。

　　建模过程中需要重点控制栅格间距、肋条高度和边框宽度之间的比例。栅格开孔过大，虽然透空率提高，但鞋底接触面积减小，行走舒适度和防滑性下降；开孔过小，则排屑、排液能力减弱，整体重量也会增加。肋条高度决定截面惯性矩，是影响跨度能力的关键尺寸；若铺板支撑间距较大，应优先增加肋高或在下方增设支承梁，而不是单纯加厚面板。边框宽度则关系到搭接量和固定方式，实际布置时需要保证板件落在支撑型钢上的有效宽度，避免仅靠边缘点固定。

　　安装边界方面，这类格栅通常按模块化板件铺设，单块板的外轮廓需要与平台梁格尺寸匹配。相邻板件之间可采用压板、卡扣或焊接定位，检修频率高的区域更适合可拆卸固定，以便下方管线、阀门或传动部件维护。模型中的矩形边界适合规则平台直段铺设；在真实工程中，若遇到立柱、管道穿出或设备基础避让，还需要在整体格栅基础上进行局部开孔和补强，开孔周边应保留封闭边框，防止栅条端部失稳。

　　功能设计上，格栅表面的方格构造提供了多方向摩擦边缘，人员沿纵向或横向行走时都能获得稳定抓附。对于油污、冷却液或潮湿环境，透空结构可避免液膜在脚下连续形成；对于焊接工位、装配工位和机床周边，焊豆、金属屑可透过孔格落入收集区域，降低现场清理频次。若用于户外栈道或高层平台，还应在选型阶段结合荷载规范校核均布载荷、集中载荷和挠度限值，并根据环境考虑防腐涂层、热浸镀锌或不锈钢材质。

　　三维结构表达时，外框、内肋和上部栅格面需要保持清晰的装配关系。阵列特征适合表现规则方格，但工程建模不能只追求视觉整齐，还要确认每根肋条与边框连续连接，避免出现孤立薄片或重复干涉。板件转角、肋条交接处可根据工艺保留圆角或焊接余量，既有利于应力分散，也符合实际切割、焊接和折弯加工习惯。整体来看，该构件属于典型的平台通行类五金配件，结构并不复杂，但栅距、肋高、边框搭接和支撑跨度的匹配，直接决定后期使用中的安全性、通行舒适度和维护便利性。
