常闭直动式流体管路电磁控制阀

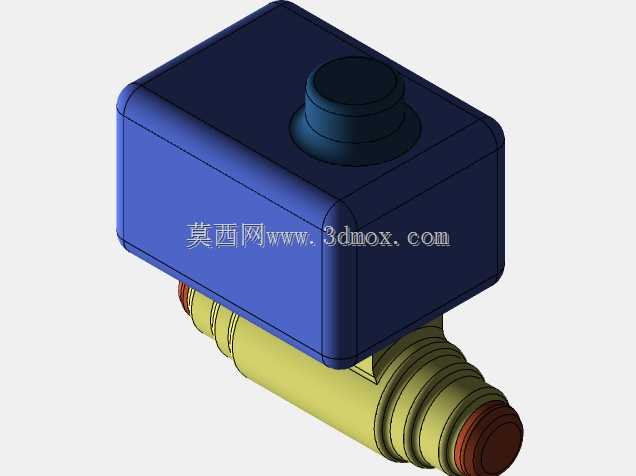

　　这套三维结构对应工业现场最常见的两通常闭直动电磁阀，整体分为上下两个功能区段：下部是黄铜材质的直通式流体通路阀体，上部是包覆工程塑料外壳的电磁驱动线圈组件，顶部凸起的圆柱结构为线圈接线端的防护插接座，阀体两端加工外螺纹接口，可直接拧入对应公称通径的水、气、油管路，无需额外转接法兰，在紧凑型流体控制回路里占用安装空间极小。

　　从实际应用场景来看，这类阀件的覆盖范围非常广：小型给排水系统里用它控制水路通断，空压机配套的气动回路里用它做压缩空气的启停执行元件，轻工自动化设备的冷却支路、润滑管路、消防喷淋支线、小型液压站的低压油路都能见到同结构产品。它的核心作用是把电控系统输出的开关量电信号转化为管路内流体的通断动作，不需要人工手动操作，PLC或者继电器输出触点接通线圈供电后，电磁力吸合阀体内的动铁芯，带动密封件离开阀座，管路两端导通；断电后线圈磁力消失，复位弹簧推动密封件压回阀座，流体通路直接切断，默认失电状态下管路保持关闭，符合绝大多数工业回路的安全设计要求，遇到突发断电时不会出现流体失控喷溅的风险。

　　结构设计层面，这套模型把不同功能部件的材质分区做了明确区分：下部阀体采用黄铜锻压成型，一方面黄铜对水、普通压缩空气、低粘度矿物油都有不错的耐蚀性，不会像普通碳钢那样长期通水生锈卡滞阀芯，另一方面黄铜的切削加工性能好，两端管螺纹、内部阀座腔、铁芯安装孔都可以一次装夹完成精加工，同轴度容易保证。阀体内部的流道采用直通式布局，流体从一端螺纹口进入，沿轴向穿过阀座开口后从另一端流出，流道转折少，压损比角通式电磁阀更低，对管路入口的压力损失影响很小。上部的线圈外壳做了带圆角的方形包覆结构，没有尖锐棱角，既可以避免线圈绕组在安装、检修过程中被磕碰划伤，也能在外壳和内部漆包线绕组之间灌注环氧树脂，实现防潮、防尘、防震的防护效果，适配车间多粉尘、偶尔有凝露的工况。顶部的接线座做成凸起圆柱形态，配套标准的电气接插件可以直接扣合，不需要裸露接线端子，降低现场误碰触电、接线处进水短路的概率。

　　安装边界与尺寸配合上，这类直动电磁阀的轴向长度主要由两端螺纹接口的规格决定，以常见的DN15通径款为例，阀体两端G1/2外螺纹的有效啮合长度大概10毫米，阀体主体的轴向总长度控制在70毫米上下，上部线圈组件的方形外壳宽度约45毫米、高度（从阀体底面到线圈外壳顶面）约60毫米，顶部接线座高出线圈外壳顶面15毫米左右，径向不会超出阀体两侧的管路投影太多。安装时只需要保证阀体上标注的流体箭头方向和管路内介质流动方向一致，线圈组件可以根据现场布线空间绕阀体轴线旋转90度或者180度调整接线口朝向，不需要改变阀体管路的对接位置。要注意的是阀件上下方向要预留至少30毫米的操作空间，方便后期检修时拧下线圈固定螺母、更换内部的密封件或者动铁芯组件，阀体两侧的管路要加装管接头固定支撑，避免管路振动直接传递到阀身导致螺纹松动。

　　建模过程中结构细节的处理也贴合实际加工逻辑：阀体两端的外螺纹段做了多层阶梯退刀结构，和软管对接的宝塔接头款还在端部加工了环形倒刺，套入软管之后用卡箍锁紧就能实现密封，不需要额外缠生料带；线圈外壳和下部阀体的衔接处做了定位止口，装配时止口先对位贴合，再用中心的固定长螺丝把线圈总成压紧在阀体的铁芯导套上，保证动铁芯的吸合间隙控制在0.5到1毫米的设计区间，间隙过大会导致电磁吸力不足无法开阀，间隙过小则可能出现铁芯卡滞、断电后无法复位关断的问题。阀内部的密封件采用丁腈橡胶材质，适配常规水、空气、温度低于80摄氏度的矿物油介质，如果是高温或者强腐蚀工况，只需要更换密封件材质和阀体材质，外部的线圈驱动部分可以通用，这也是这类电磁阀形成标准化系列的核心设计思路。
