蒸气压缩制冷循环系统原理演示结构

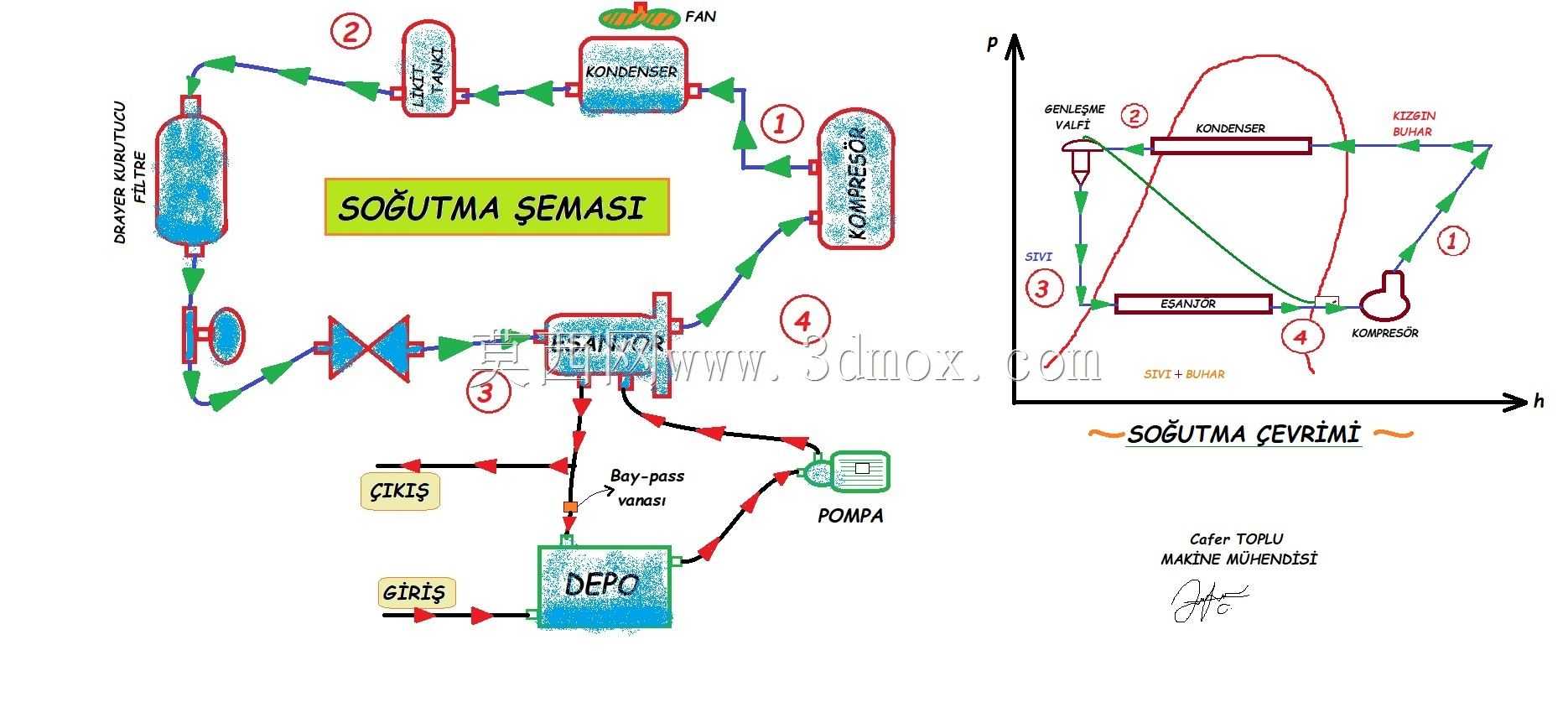

　　这套三维结构围绕蒸气压缩式制冷回路展开，把压缩机、冷凝器、节流元件、蒸发器以及冷却水泵、储液罐、旁通管路等辅助部分放在同一张系统示意中，适合用于暖通空调、冷水机组、冷藏运输和工业冷却装置的原理校核与方案沟通。画面右侧同步给出压焓关系曲线，将四个主要状态点与管路走向对应起来，使结构布置和热力过程能够同时被检查，而不是只停留在孤立零件建模层面。

　　从实际用途看，该回路的核心任务是通过制冷剂相变完成热量搬运。低温低压蒸气进入压缩机后被提升为高温高压气体，随后进入风冷冷凝器，在风机带动的空气横掠作用下放热并逐步冷凝；冷凝后的液体经节流装置降压，进入蒸发器吸收被冷却介质热量，再以气液两相或过热蒸气状态回到压缩机。图中编号1至4分别对应压缩、冷凝、节流、蒸发等关键过程，管路颜色和箭头方向区分了高压气相、高压液相、低压两相流及回气路径，便于在三维评审中识别介质状态变化。

　　设计思路上，模型没有把设备简化成单一箱体，而是保留了教学和工程分析所需的流程关系。压缩机位于回路高压起点，冷凝器布置在上方并配置风机，强调空气侧换热；蒸发器与被冷却水流路相邻，水泵、储液罐和进出口接管构成冷水侧循环；旁通阀支路则用于表达负荷调节、启动保护或异常工况下的回流可能性。对于从事冷水机组设计的人来说，这种布置能够帮助判断阀门操作空间、管路坡度、检修拆卸方向以及仪表测点的合理位置。

　　外形与安装边界方面，冷凝器需要预留风机进风、排风距离和翅片管束维护面，前方不宜紧贴墙体或其他热源设备；压缩机底座应考虑减振垫、吸排气管柔性补偿以及维修吊装空间；蒸发器和储液罐周围要保留保温层厚度，若用于低温工况，还需在罐体、阀门和管段外侧留出闭孔保温材料的包覆余量。水泵接口与水箱之间的管路应避免形成气囊，吸入口位置需保证足够淹没深度，回水管和供水管的走向要利于排气与排污。

　　在结构建模时，管路中心线应先按工艺流程搭建，再补充管件、阀门、法兰和设备接口。高压排气管与冷凝器入口之间要控制弯头数量，减少不必要的阻力；液管从冷凝器到节流阀应保持适当坡度，避免闪发气体提前形成；吸气管路则需兼顾回油速度和压损，管径不能只按外观比例确定。旁通管路接入点应与主管流向形成可辨识的角度，阀门手轮朝向操作侧，水泵和水箱上的接口高度要与现场基础条件一致。

　　压焓图部分把设备工作点投射到热力坐标上，能够辅助理解冷凝压力、蒸发压力、过冷度和过热度对循环效率的影响。结构工程师在配合热力设计时，可据此检查换热器面积、管路长度和阀件选型是否匹配，也能在三维环境中向电气控制、安装施工和运维人员说明各测点的意义。整体而言，该作品更偏向制冷系统级原理表达，重点不在单个零件的精密加工尺寸，而在于设备边界、介质流向、状态变化和维护空间之间的协调。
