轴向带边耐震压力表精密结构造型

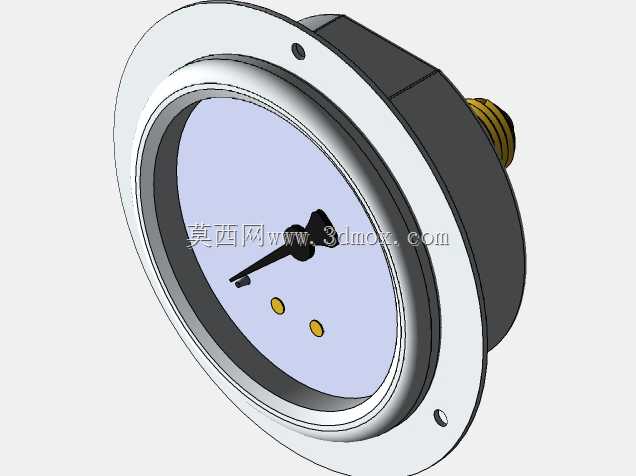

　　这款轴向带边压力表的三维结构，围绕工业现场压力可视化检测的实际需求搭建，整体采用盘式轴向布局，前端为带安装孔的圆形固定法兰边，表壳主体向后延伸，测压螺纹接头从壳体后侧轴向引出，适配设备面板开孔嵌装的使用场景。在液压站、气动控制柜、水处理管路、空压机机组、制冷设备以及中小型工艺管线上，这类轴向安装仪表不需要额外占用设备正面外侧的纵深操作空间，表盘直接朝向巡检人员站立的通道方向，操作人员走过设备面板时，不用侧身绕到管路侧方，就能直接读取指针示值。

　　从安装边界来看，前端法兰盘的外径大于表壳主体直径，法兰边上均匀布置沉头固定孔，安装时先在控制柜门板、设备面板或者预留安装板上开出与表壳外径匹配的圆孔，将表体从面板前侧推入，让后侧壳体穿过开孔，前端法兰边完全贴合面板正面，再从面板背侧套入锁紧卡箍或者旋入配套锁紧螺母，最后从正面沉孔装入紧固螺钉，就能把整表牢牢压合在面板上，不会随管路振动出现松脱。后侧的外螺纹测压接头在建模时保留了完整牙型与端部密封段，现场配管时可以直接对接内螺纹压道，螺纹根部预留扳手夹持位，装配时可以用开口扳手卡住接头施力，避免扭转力直接传递到表壳内部造成机芯变形。

　　结构设计上，圆形表盘区域做了分层表达：最外侧是法兰安装边，向内依次是表圈压边、透明视窗、刻度盘基面，盘面上布置指针转轴、两根限位销钉，指针的回转中心、刻度排布逻辑都按照常规弹性式压力表的机芯布局还原。表壳后侧的黑色壳体段做了近似多边形的防滑外形，既可以在装配锁紧时提供辅助夹持面，也能增强壳体自身的结构刚性，避免薄壳受压变形。内部功能逻辑层面，这类压力表通过接头引入被测介质，介质压力作用于内部弹性敏感元件，元件产生的弹性形变经机芯齿轮副放大偏转，带动指针在刻度盘上回转，直接指示出当前介质的压力数值，现场不需要外接电源，断电工况下也能持续显示压力状态，这也是它在各类工业设备上被广泛使用的核心原因。

　　针对带振动的工况，该类轴向表通常会在壳体内腔填充阻尼硅油，建模时预留的壳体密封容积可以容纳阻尼液，介质压力脉动或者设备自身运行振动传递到表内时，阻尼液会缓冲指针的高频抖动，让指针稳定停留在实际压力对应的刻度位置，既方便读数，也能减缓机芯齿轮的反复磨损，延长仪表使用寿命。前端的法兰固定方式相比径向压力表，抗振能力更强：整表的支撑面是整个环形法兰与面板的贴合面，而不是仅靠后侧管路螺纹承重，设备运行产生的振动会被大面积的安装接触面分散，不会让接头螺纹长期承受悬臂载荷，有效避免螺纹断裂、表体歪斜的故障。

　　在三维建模过程中，各部分的配合关系都做了还原：法兰边的沉孔深度要保证紧固螺钉装入后端面不高出法兰表面，避免螺钉凸出刮擦操作人员或者影响视窗清洁；表圈与壳体的扣合位置预留了密封胶圈的安装槽，能够阻挡现场的粉尘、喷淋水进入表壳内部，适配车间多尘、偶尔有冲洗作业的环境；后侧接头的轴线与表盘中心严格同轴，保证穿入面板开孔时四周间隙均匀，锁紧后表盘不会出现偏斜。表盘上的两个黄色限位销分别对应压力量程的下限与上限机械止挡位置，指针回转到量程端点时会被销钉挡住，避免超压时指针过度弯折、机芯齿轮脱齿。

　　选型配套时，工程人员可以直接参照该模型的外轮廓尺寸核对面板开孔大小、法兰边覆盖直径、后侧接头的伸出长度，提前在面板布局阶段规划好仪表之间的安装间距，保证多块压力表并排安装时扳手有足够的操作空间，后期维护拆卸也不会和相邻的按钮、指示灯发生干涉。整体结构没有多余的复杂外露零件，外形规整，嵌装后设备面板外观整洁，测压通路短，压力响应直接，既可以用于水压、气压的常规检测，也能适配普通液压油、矿物油等介质的压力监测场景。
