手轮式直通截止管路控制阀结构

项目分类:阀门 发布时间:2022-06-09 ID:654503
  • 手轮式直通截止管路控制阀结构

  这套手轮式直通截止管路控制阀的三维结构,围绕低压流体输送系统里的手动截流、开度调节和检修隔离需求搭建,整体采用横向贯通的阀体流道配合竖向启闭杆系的经典布局,适配给排水支线、小型工艺装置、实验台管路、暖通辅助回路以及通用工业流体分配场景。在现场排布时,这类阀门通常串联在水平管段中间,两侧接口与同管径管线对接,操作人员站在管线侧方即可转动顶部手轮完成启闭,不需要额外配置动力源,在断电、无气源的工况下也能可靠完成管路通断操作,很适合作为支路切断件、设备进出口隔离件使用。

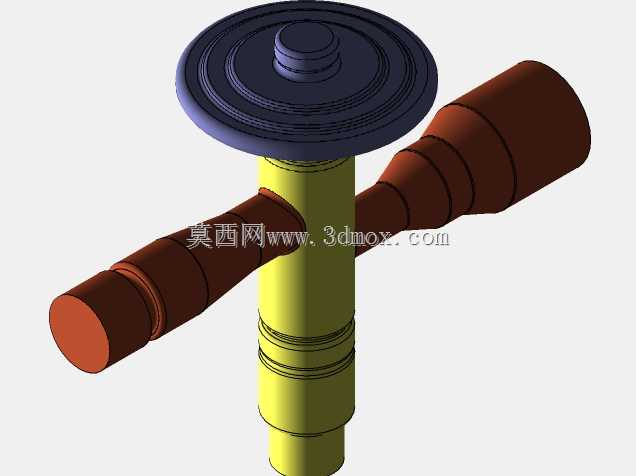

  从结构组成来看,横向布置的棕红色阀体构成完整的流体通道,两端预留对接段,内部流道在中部与竖向阀杆区域交汇,阀瓣启闭件藏在阀体中腔位置,随阀杆的升降动作改变流道过流面积。竖向的黄绿色杆件是阀杆与阀盖组合段,承担传动、承压和导向作用:阀杆下部连接启闭密封件,中部穿过阀盖的填料密封区域,上部与手轮形成传动配合。顶部深色圆盘件为操作手轮,盘面做了多层同心圆加强造型,中心设置与阀杆配合的装配毂位,轮缘直径明显大于阀杆,转动时可以通过增大力臂降低操作扭矩,即便管路内存在一定工作压力,操作人员也能借助手轮平稳施力。手轮和阀杆之间保留明确的轴向限位关系,旋转手轮时将圆周运动转化为阀杆的直线升降,进而带动阀瓣贴近或远离阀座,实现从全开到全关的连续动作。

  建模过程中优先保证装配逻辑和实际零件关系一致:阀体作为核心承载件,两端接口的同轴度、中腔与竖向安装孔的垂直度都需要在草图阶段约束到位,避免后续装配出现流道错位。阀杆外圆设置多级台阶,分别对应手轮连接位、轴向限位位、填料配合位和下部阀瓣连接位,不同轴段的直径差既承担装配定位作用,也能在启闭过程中限制行程极限,防止过度旋紧造成密封面压伤。手轮部分采用回转类特征构建,盘面的环形凹槽一方面增强外观辨识度,另一方面可以提升圆盘自身的抗弯刚度,减少薄盘结构在受力时的形变;中心毂位的厚度大于盘面,用于传递旋转扭矩,避免手轮与阀杆配合处出现应力集中。

  现场安装边界方面,阀门横向两端需要预留和管线对接的直线空间,接口周边留出扳手或紧固件操作距离,顶部手轮上方不能紧贴管线、桥架或设备盖板,要保证手轮可以整周旋转,同时在手轮侧面留出人员手部操作的间隙。若阀门布置在贴近墙面或机架的位置,需校核手轮最大外径与周边障碍物的距离,避免转动时发生干涉;竖向阀杆段下方与阀体中腔衔接,外围不需要额外加装复杂支撑,但在管径偏大、管路振动较明显的场合,可在阀件附近设置管架,降低阀体自重和管路弯矩对接口密封的影响。流道方向上,直通式结构让流体从一端进入后经过阀座开口再从另一端流出,全开状态下流阻相对较低,全关状态下依靠阀瓣与阀座的贴合形成密封,适合频繁手动调节和长期截断两种使用模式。

  设计思路上,该结构把操作件、传动件、密封承压件和流道本体清晰拆分,各零件轮廓简洁、特征规整,便于在三维环境中检查干涉、拆解装配关系,也方便后续衍生不同口径、不同连接形式的变体。阀体外形的分段圆柱造型对应内部壁厚变化和接口加强需求,阀杆外圆的环形槽位可用于放置填料压盖、密封件或限位件,手轮的圆盘造型兼顾加工便利性和操作舒适性。对于结构设计人员来说,该模型可用于理解手动截止阀的动作原理、零件层级和安装空间关系;对于设备选型人员,可借助直观结构判断手轮操作方向、维护拆卸空间以及管路布置可行性;对于三维建模从业者,也能参考回转体、同轴装配、台阶轴和盘类操作件的建模思路,完成同类管路控制阀的参数化搭建与结构校核。
