卧式壳管式换热冷凝器三维结构

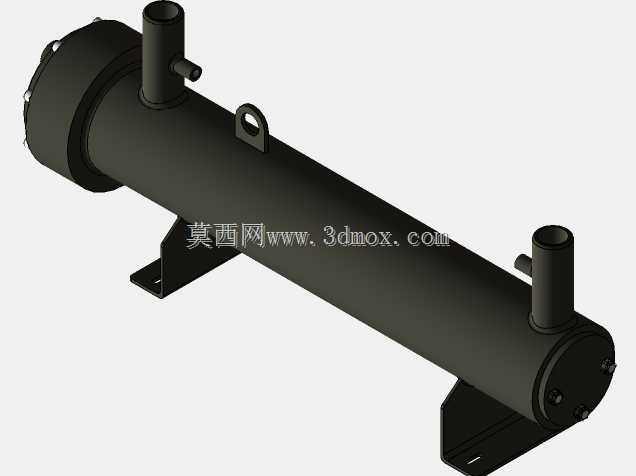

　　该结构对应工业现场常用的卧式壳管式换热设备，整体采用横置圆筒承压壳体布局，两端配置可拆卸式端盖结构，壳体上下分布不同口径的介质接管，筒体下部设置两处折弯成型的支撑脚架，筒身上部预留吊装吊耳，整体形态符合水冷冷凝器或者油冷却器的装配特征。这类设备在液压站冷却回路、工业冷水机组、化工流体换热工段、空压机后处理系统中十分常见，核心作用是让两种存在温差的介质在互不掺混的前提下完成热量传递：壳程通常流通待冷却的高温流体，管程通循环冷却水，或者根据工艺需求反过来分配流道，通过管束壁面实现持续热交换，把高温介质的热量带走，保证下游设备油温、工艺流体温度稳定在允许工作区间。

　　从结构设计逻辑来看，横置长圆筒的壳体形态选用标准承压管材推演而来，筒体两端的法兰端盖通过周向均布的紧固件锁紧，端盖拆开后即可抽出内部管束，方便后期清理管内壁结垢、更换密封垫片或者检修腐蚀管路，这也是壳管式换热器相较板式换热设备更适配污水、含杂质流体工况的原因——维护通道宽敞，对水质容忍度更高。筒体上不同高度的接管做了口径区分：大口径接口对应主流道的介质进出，小口径接口可作为排气、泄油、测温测压或者辅助旁路接口，现场配管时不容易接反流道。上部焊接的吊耳按照整机满载重量校核承重，吊装时吊带挂接吊耳即可保持筒体水平起吊，避免单侧受力导致管束变形；下部的L型折弯支座开设有长条形安装孔，既可以通过螺栓把设备固定在钢结构机架或者混凝土基础上，长孔也能补偿设备运行时筒体热胀冷缩产生的轴向位移，避免支座焊缝被热应力拉裂。

　　建模过程中需要重点把控几处装配边界：首先是筒体总长与两端端盖外伸尺寸，整机水平放置时两支脚的跨距要匹配现场机架的安装梁间距，支脚底板到筒体中心线的高度决定了下方接管、排污口的操作空间，不能出现底板贴死基础导致下方管路无法安装法兰的问题；其次是各接管的伸出长度与朝向，上部两个竖向接管的中心距要预留法兰阀门的安装空间，侧面小接口的位置要避开支脚焊缝和吊装吊耳的作业范围，防止现场装扳手时出现空间干涉；端盖周向的螺栓孔分布要和法兰孔位完全对应，螺栓拧紧的操作空间需要预留套筒回转半径，端盖外侧不能和周边管线、墙体距离过近，否则后期拆端盖抽管束时没有作业余量。

　　实际选型布置时，这类卧式换热器通常安装在液压站旁的低位支架上，冷却水从端盖下部接口进入、上部接口流出，形成逆流换热提升热交换效率，待冷却的热油从壳体一侧上部进入、下部流出，壳程内设置折流板引导流体反复横向冲刷管束，避免流体走短路降低换热面积利用率。设备运行时筒体表面会随温度变化产生微量伸缩，支座安装时一端采用固定螺栓锁紧、另一端长孔不锁死预留滑动间隙，是工程现场很常见的安装细节。模型完整还原了外部壳体、端盖紧固点、接管、吊耳、支撑脚的全部结构特征，结构工程师可以在此基础上补充内部管束、折流板、管板的细节，也可以直接用来做设备布置时的空间干涉校验、管路走向排布参考，对接工业冷却系统的布局设计工作。
