工业燃烧换热机组结构设计

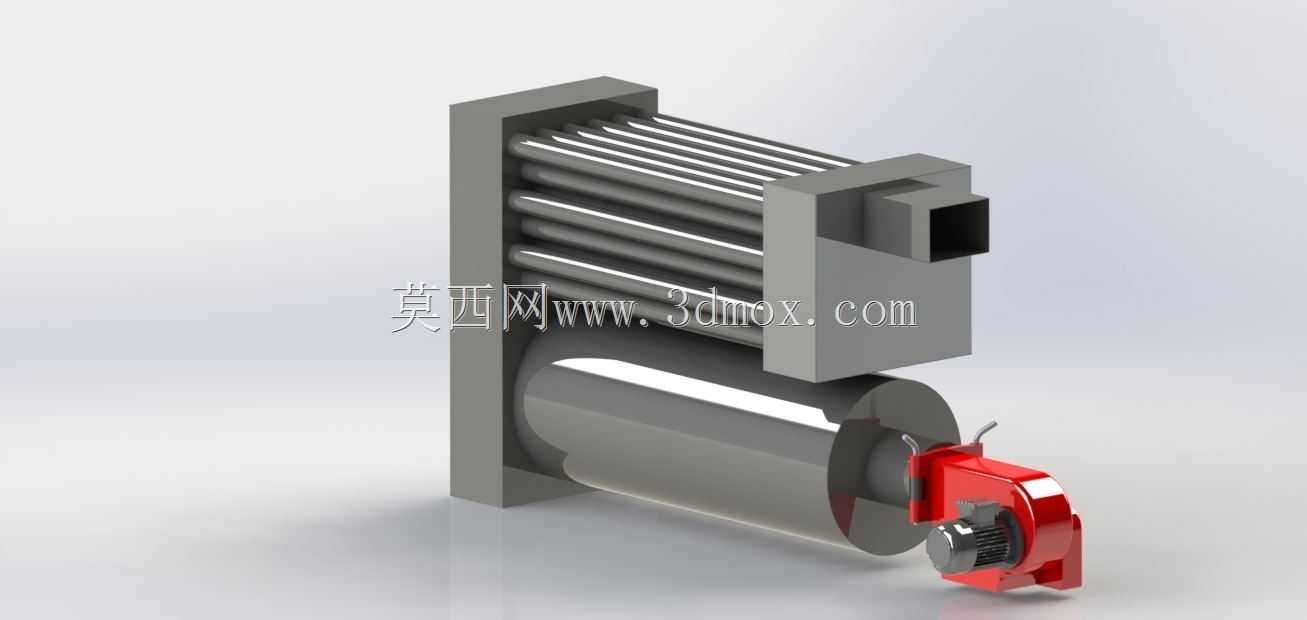

　　这套三维结构围绕热能转换与温度采集需求搭建，核心由管束换热段、燃烧机头、连接腔体及测温元件组成，常见于中小型燃气加热系统、热风发生装置或工艺预热工位。现场布置时，管束段作为受热主体，需预留轴向抽芯空间，方便后期清理管间积灰与检修；燃烧机头侧向接入端腔，安装边界要兼顾燃气管路走线、点火线缆弯折半径及风门调节操作空间，不能紧贴墙面或周边机架。

　　从功能逻辑看，燃烧机头输出的高温烟气进入腔体后横向冲刷管束，管内介质通过管壁完成热量交换，热电阻则插入介质流道，实时采集出口温度，为温控系统提供反馈信号。建模过程中，管束间距、端腔密封面、燃烧器安装法兰的同轴度都做了对应约束：管束与壳体保留均匀热膨胀间隙，避免高温工况下因热应力产生变形；法兰连接面预留密封垫厚度，保证装配后贴合紧密；测温元件插入深度覆盖主流区，防止贴壁导致测温偏差。

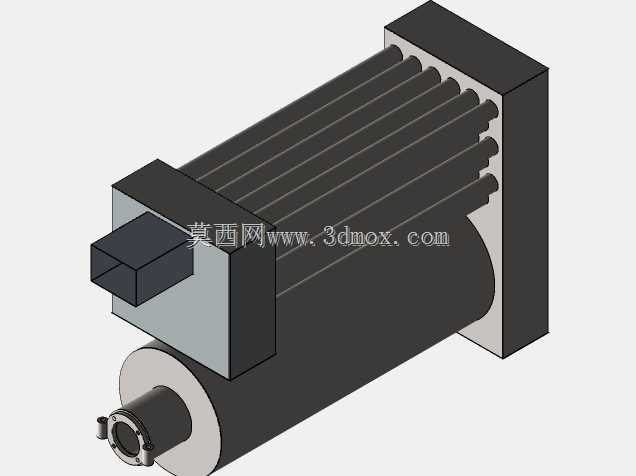

　　结构细节上，换热段采用多根平行管阵列排布，既提升换热面积，也让烟气流动分布更均匀；燃烧器与腔体的接口设置定位止口，现场安装时可快速对中，减少配焊工作量。外部轮廓以方正壳体结合圆筒腔体为主，地脚支撑面落在换热段底部，选型时需核对基础承载与安装孔位，同时保证燃烧器侧有足够维护空间拆卸喷嘴与点火电极。

　　对于结构设计人员，该模型可直接用于校核管路干涉、检修空间与热膨胀补偿；对于设备选型人员，可通过装配关系判断燃烧器功率与换热段长度的匹配合理性，也能据此对接现场烟道、介质管路及电气接线位置。整体建模保留了关键配合面与安装特征，没有过度简化法兰、支座和测温接口，能够支撑工程布置、方案评审及后续细化出图。
