法兰式手动VANA直通球阀结构

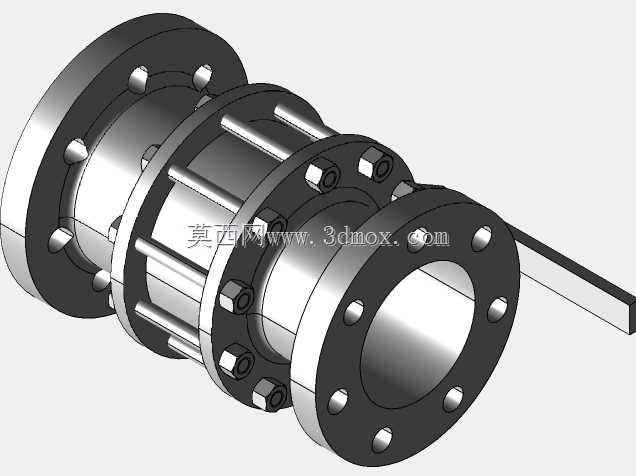

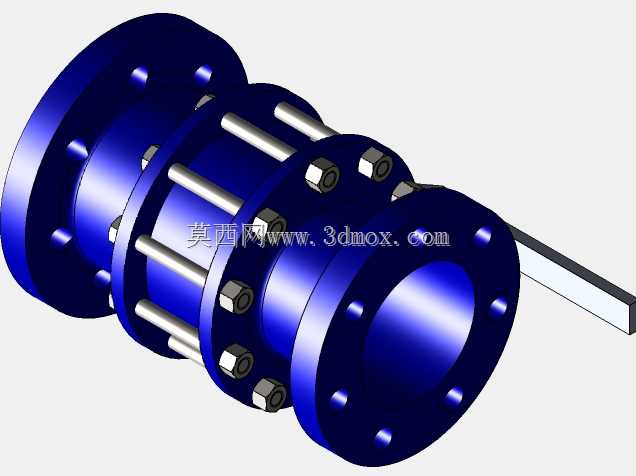

　　该模型呈现的是一种法兰连接的手动直通式球阀，主体由左右法兰端、中部组合式阀体、阀杆、操作手柄、密封压紧结构以及多组螺栓紧固件组成。其典型使用位置是工业管路系统中的截断与导通环节，常见于水处理、化工辅助管线、暖通循环、设备进出口以及需要频繁手动切换介质流向的场合。球阀依靠阀芯内部通道与管路轴线对正或偏转来实现开启和关闭，手柄处于与管道平行方向时通常表示全开，转过约九十度后则进入关闭状态，现场人员可通过手柄方位快速判断阀门工作位置。

　　从结构布置看，两端法兰承担与管道或设备接口的连接任务，法兰盘上均布有螺栓孔，安装时需要根据管路压力等级、密封面形式和法兰标准核对孔位分布、法兰外径以及端面到端面的长度。中部阀体采用分段组合形式，外侧可见沿圆周和轴向布置的螺栓，这些紧固件不仅用于把合阀体各层零件，也为内部密封件提供稳定预紧力。建模时需要重点表达法兰孔的圆周阵列、阀体加强段、螺栓螺母位置以及手柄与阀杆之间的配合关系，避免在装配干涉检查中忽略手柄转动空间。

　　实际选型时，这类阀门的边界条件并不只取决于公称通径。管路内介质、工作温度、压力等级、密封材料和操作频率都会影响结构细节。法兰端面之间的长度决定了管道预制时的预留尺寸；阀体最大外径决定保温层、支吊架和检修空间；手柄长度虽然有利于降低操作力矩，却也会在密集管廊中带来转动半径限制。若阀门靠近墙面、设备壳体或其他管线，应在三维布置阶段模拟手柄从全开到全关的扫掠范围，保证操作人员能够顺利施力，同时避免手柄与相邻构件碰撞。

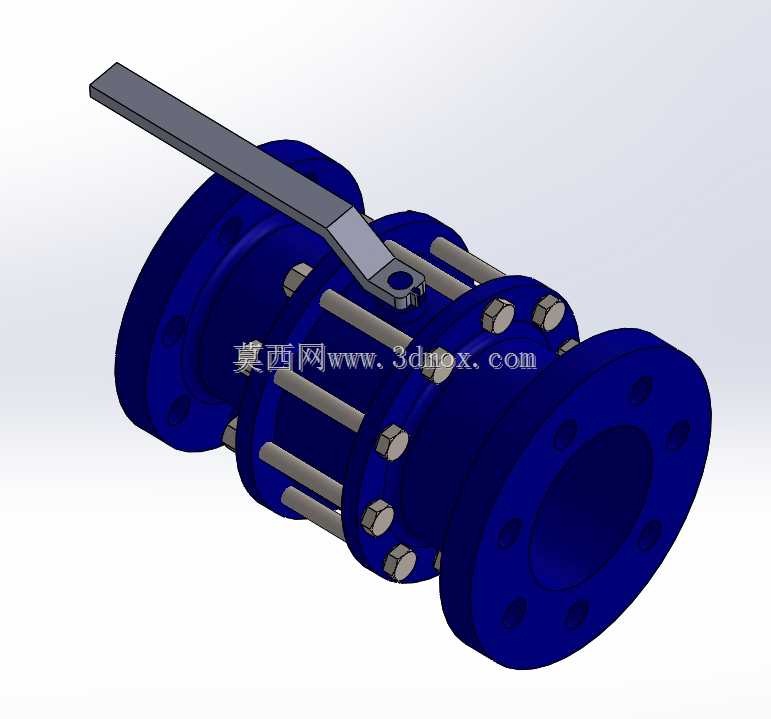

　　模型中的长柄手柄通过扁平配合或方榫连接传递扭矩，端部结构与阀杆形成定位关系。阀杆穿过阀体上部的密封区域，承担把人工操作力矩传递给内部阀芯的作用。工程设计中，阀杆处通常需要设置填料或密封垫，并通过压盖保持压紧，以防介质沿杆部外漏。阀体周向的多根杆件和螺栓外观体现了组件的分层装配逻辑，也提示在出工程图时应区分主承压件、连接件和操作件，不宜把所有零件简单视为一个整体。

　　在管路功能上，直通式球阀流道阻力较小，全开状态下介质通过方向直接，适合需要较低压力损失的清洁液体、气体或混合工况。它的优势在于操作迅速、启闭行程短、密封可靠、现场状态直观；但对于需要精确调节流量的场合，普通球阀并不适合作为调节阀长期处于半开位置，因为节流会造成密封面冲蚀和振动。若工艺要求同时具备截断和微调，通常需要另设调节阀或选用具有调节特性的专用阀型。

　　三维建模过程中，可先依据管路轴线建立左右法兰基准，再确定阀体中段的同轴关系。法兰孔、阀体连接螺栓和外部拉杆适合通过圆周阵列与轴向阵列完成，以保证数量和角度一致。手柄部分应单独建立转动角度参考，既可以展示全开位置，也可在装配环境中检查关闭位置的空间占用。内部阀芯虽然在外观图中不可完全见，但在完整设计中应与流道直径、阀杆轴线和密封座位置保持关联，否则外部结构再完整，也难以支撑后续工程校核。

　　安装维护方面，法兰式结构比螺纹连接更便于在较大管径管路中拆装，更换时可通过松开两侧法兰螺栓将阀门整体取出。阀体周围应预留扳手空间，尤其是法兰螺母和阀体周向紧固件位置，不能被管道支墩或保温层完全覆盖。手柄高度也应结合操作面考虑，过高会增加误碰风险，过低则不便于人工启闭。对于布置在成套设备上的阀门，还要兼顾检修通道、安全距离和紧急操作可见性。

　　整体而言，该模型适合用于管路布置校核、阀门外形确认、装配演示以及机械结构教学。它把法兰连接、手动操作、螺栓紧固和直通流道等典型阀门要素集中在一个组件中，能够帮助设计人员理解工业截断阀在设备与管线之间的实际作用，也能为后续详细设计中的尺寸链、密封结构和安装空间检查提供清晰的三维基础。
