家用储水式电采暖加热器结构设计

　　这款带水的电热器三维结构面向小空间局部采暖场景搭建，常见于冬季临时补温的居家卧室、出租屋、临街门店值守岗亭，也可作为无集中供暖区域的辅助取暖设备使用，区别于普通干烧式暖风机，它在腔体内预置水体作为蓄热介质，电热管通电后先加热腔内存水，再通过水的自然对流把热量均匀传递到前部散热面，停机后水体仍能缓慢释放余热，避免干烧机型断电后温度骤降的问题，同时水的热容较大，加热过程中表面温升更平缓，不会出现局部翅片瞬间高温烫损织物的隐患。

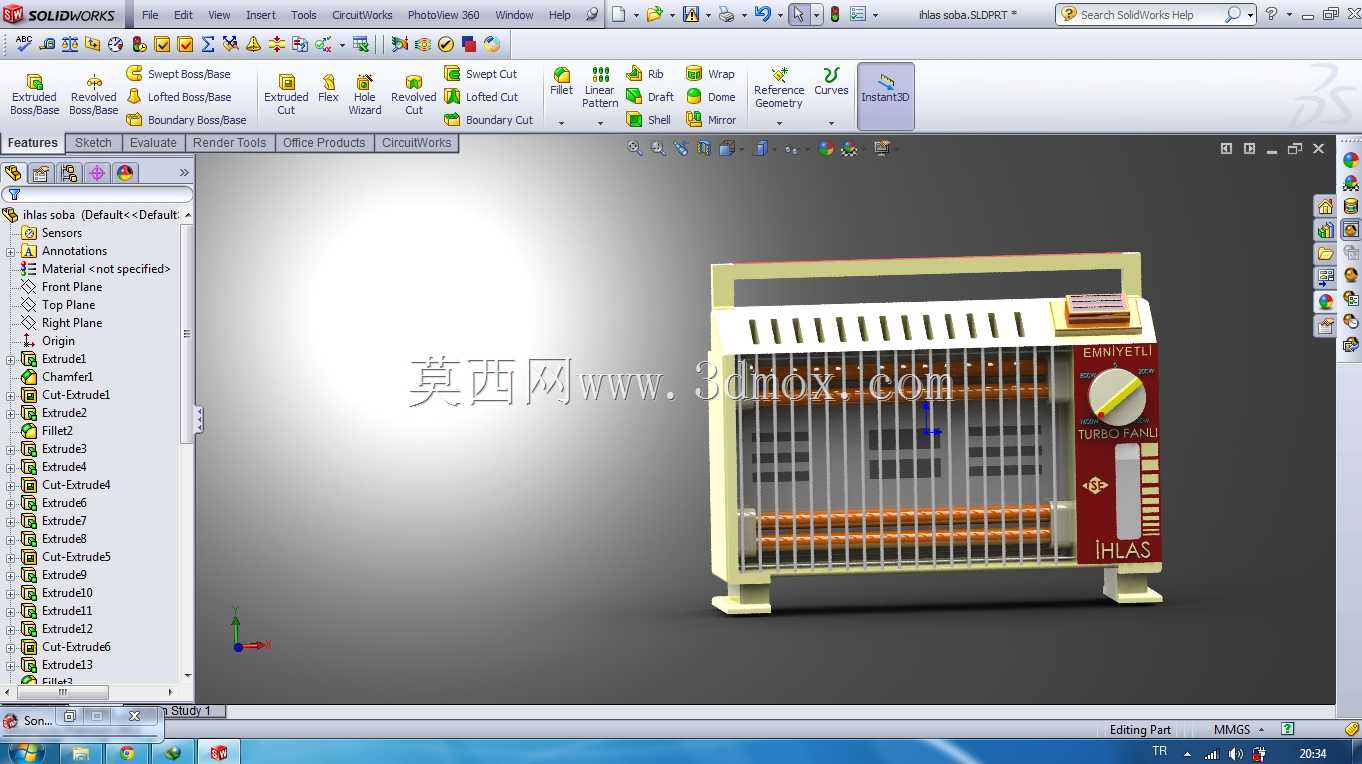

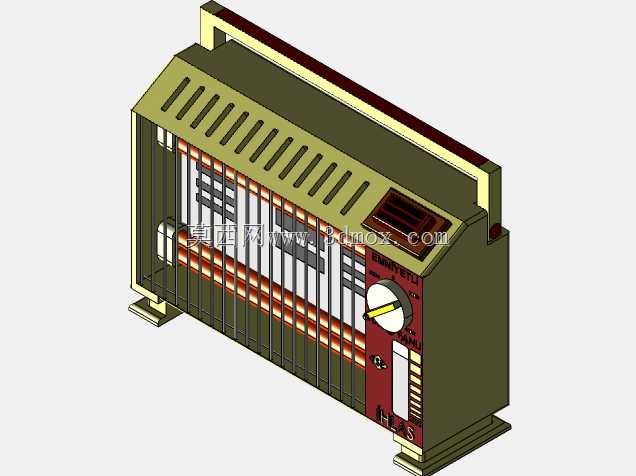

　　从整机布局来看，模型采用立式薄型箱体架构，底部设置两个加宽支撑脚，支撑脚向外小幅探出箱体底面，整机放置在地面时支撑投影面积大于机身轮廓，即便受到侧向轻微碰触也不易倾覆，支撑脚与箱体底壳之间预留了10mm左右的离地间隙，既可以让底壳与潮湿地面隔开，避免壳体长期接触地面积水出现锈蚀，也能为底部走线、排污塞预留操作空间。整机宽度控制在单人可双手搬移的范围内，厚度方向压缩到贴近墙面放置不挤占过道的尺寸，顶部集成一体式提手，提手做了跨距加宽处理，用户在不同房间转移设备时可以直接握持提手挪动，不需要额外加装搬运配件。

　　前部防护结构是这款产品设计的重点，模型完整还原了前后两层金属防护格栅：外层是竖向等距排列的圆钢栅条，栅条间距严格控制在儿童手指无法伸入的安全尺寸内，栅条上下两端分别固定在顶部端盖和底部横梁上，栅条中段还增设了两道横向加强筋，避免栅条受外力挤压出现变形错位；内层格栅对应电热管排布位置做了错位遮挡，即便外层栅条出现轻微形变，人体也无法直接接触到内部高温电热管。格栅与内部发热腔体之间保留了足够的空气流通夹层，冷空气可以从格栅下部缝隙进入，流经高温散热面后从上部开孔流出，形成自然对流循环，不需要加装风机就能实现热量扩散，运行时没有风噪，适合夜间卧室使用。

　　发热核心部分采用多根平行排布的电热管横向贯穿储水腔体，电热管两端通过密封法兰固定在腔体侧壁，法兰位置预留了密封垫圈安装槽，装配时压紧耐热橡胶圈即可实现水路密封，防止腔体内热水渗漏。腔体顶部开设了注水口与排气孔，注水口配有可拆卸密封塞，首次使用或者长期停用后补水时可以打开塞子注入清水，排气孔则在水受热膨胀时自动排出腔体内多余空气，避免内部压力异常升高。腔体右下角设置了机械式温控调节总成，旋钮外圈标注了不同档位的温度刻度，旋钮内部集成双金属片温控器，用户旋转旋钮设定目标温度后，温控器自动通断电热管供电回路，水温达到设定值时切断电源，温度回落至阈值以下后重新接通加热，不需要额外配置复杂电控板，故障点更少，在潮湿多尘的使用环境下可靠性更高。温控区域旁还设置了水位观察窗，用户不用开盖就能直观看到腔体内剩余水量，水位过低时及时补水，防止电热管干烧。

　　外观壳体采用钣金折弯拼焊的工艺思路建模，左右侧壳、顶壳、底壳均为薄钢板折弯成型，拼接边预留了卡扣与螺丝安装位，装配时先把储水腔体、电热管、温控组件预装成内部核心模组，再从前后方向扣合两侧壳体，最后锁付固定螺丝，生产装配流程简单，后期维护时拆开侧壳就能直接更换电热管或者温控器，不需要整体破坏壳体。顶部面板冲压出长条状通风开槽，开槽方向沿整机宽度方向均匀排布，既可以作为热空气上升的流出通道，也能避免大体积异物掉入机体内部。整机所有外露棱边都做了圆角折弯处理，没有尖锐冲切毛边，搬运和日常使用时不会划伤用户。

　　建模过程中各零件的装配关系完全还原实际生产逻辑：电热管与法兰的配合公差、格栅条与安装孔的插接深度、旋钮与温控轴的扁位配合、支撑脚与底壳的螺丝孔位都做了对应匹配，结构工程师可以直接参考该模型拆分钣金展开图，核算电热管功率与腔体容水量的匹配关系，也可以在此基础上衍生出不同功率档位、不同外观尺寸的系列化储水暖器产品，做安装边界校核时只需确认机身摆放位置后方预留出离墙50mm以上的散热间距，两侧留出操作旋钮的手部空间即可，不需要额外的固定安装件，直接落地放置就能投入使用。
