门用合页铰链安装固定支座结构

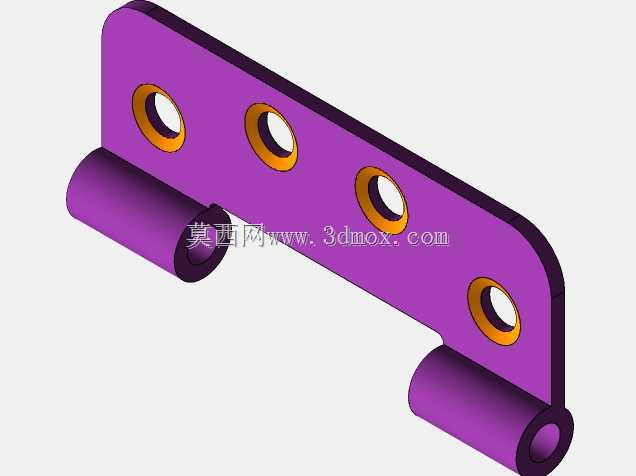

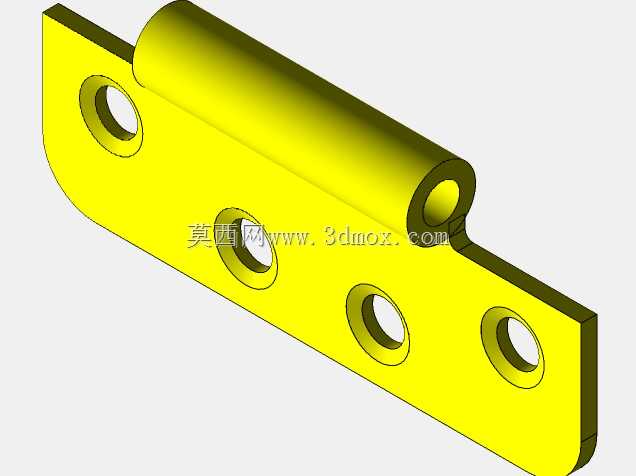

　　这个零件属于门体铰接系统里的固定页片，也就是常说的合页半片，核心作用是把活动门扇和固定门框连接起来，同时承担门扇自重和开关过程中的剪切、拉压载荷。从结构上看，主体是一块折弯成型的长条形金属板，一端卷出圆筒形轴套，用来穿入铰链销轴，形成转动副；板面上分布了四个沉头通孔，用于螺钉穿过并把页片固定在门框或门扇的安装面上。卷边轴筒和板身是一体成型的，这种做法在钢制门、工业柜门、设备防护门里很常见，相比分体焊接的合页，整体卷制的轴套同轴度更好，长期转动后不容易出现焊缝开裂。

　　实际选型时，首先要确认的是安装边界。页片的平板部分需要贴合在门框的预留安装平面上，四个孔位的孔距决定了螺钉的布置位置，建模时要把孔中心到板边、孔与孔之间的间距都按实物还原，否则现场打孔会对不上。沉头孔的设计是为了让螺钉头沉入板面以下，避免门扇转动时螺钉头和另一页片发生干涉，这一点在薄门结构里尤其重要——如果用凸头螺钉，门开到一定角度就会顶住。轴筒的内径要和配套销轴直径匹配，通常留少量间隙保证转动灵活，间隙过大则会产生旷量，门扇下垂；间隙过小则开关发涩，低温或积尘后容易卡死。

　　从受力角度分析，门扇的重量通过另一页片、销轴传递到这个固定页片的轴筒上，再由四个安装螺钉把载荷分散到门框。因此轴筒和板身过渡的圆角区域是应力集中位置，设计时卷边要保证足够的包覆角度，板厚也要和门重匹配——轻型柜门用1.5到2毫米冷轧板即可，重型防火门或工业设备门则需要更厚的板材，甚至在轴筒内加衬套来提高耐磨性能。板身末端做了斜切收口，既减少材料占用，也让页片在门框边角安装时避开焊缝或型材圆角。

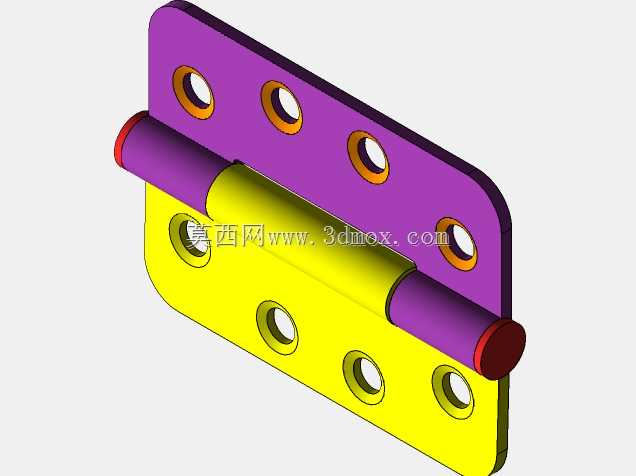

　　这类合页广泛用在建筑门窗、配电柜柜门、机床防护罩、集装箱门以及各类钣金设备上。不同场景对表面处理要求不同：室内柜门常用喷塑或镀锌，户外门则需要不锈钢材质或加厚镀锌层来防锈。三维建模时，卷圆筒部分适合用钣金模块的褶边或者卷圆特征来做，能直接展开得到下料尺寸；四个沉头孔用孔特征并标注沉头深度，方便后续出工程图。装配验证阶段要把销轴和另一半合页也装进去，模拟门从全关到全开的转动范围，检查页片之间、页片和门框型材之间有没有干涉，尤其是门开启到90度以上时，轴筒端部和板边的相对位置要确认清楚。

　　安装方式上，这种多孔位固定页片既可以用自攻螺钉直接拧入木质或塑钢门框，也可以用机螺钉配合螺母固定在钢质门框上。孔位数量设为四个而不是两个，是为了提高抗扭转能力——门扇反复开关时会对页片产生交变力矩，多一颗螺钉就能显著降低单个螺钉的松动概率。维修更换时，只要孔距和轴筒高度一致，这类标准合页页片可以直接互换，这也是为什么建模时要严格还原安装孔坐标，它直接决定了配件的通用性。
