工业现场壁挂式电气控制柜体结构

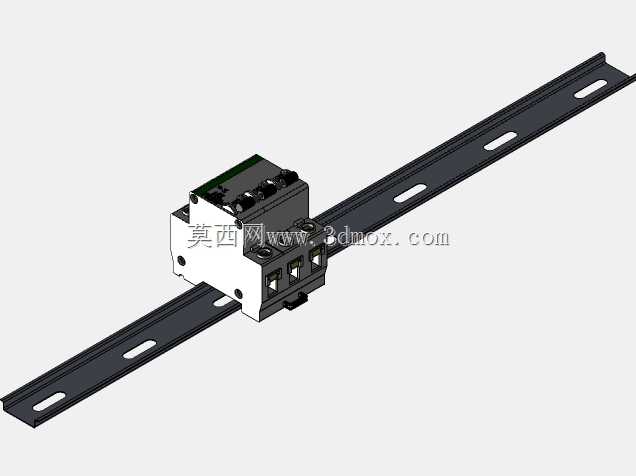

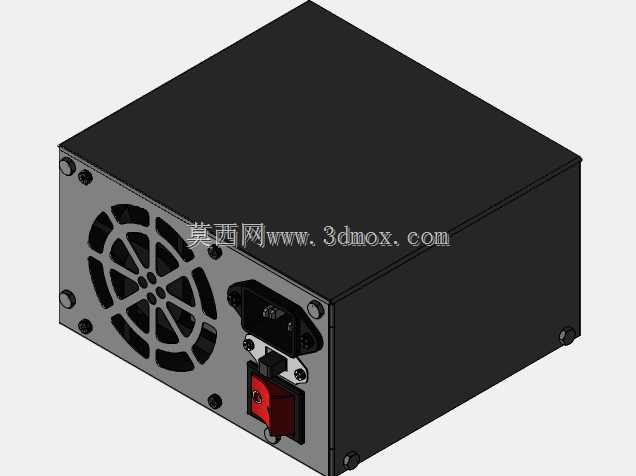

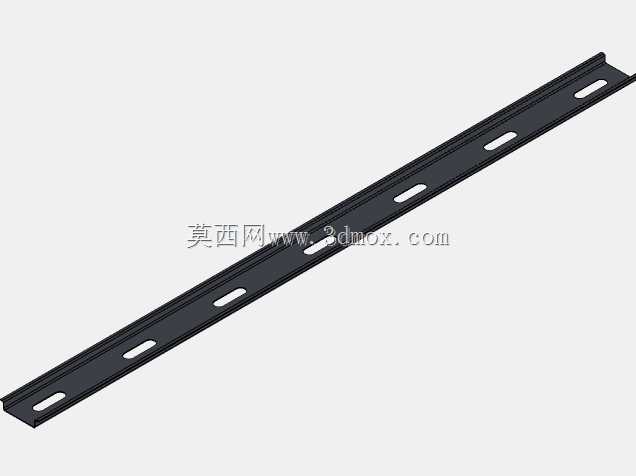

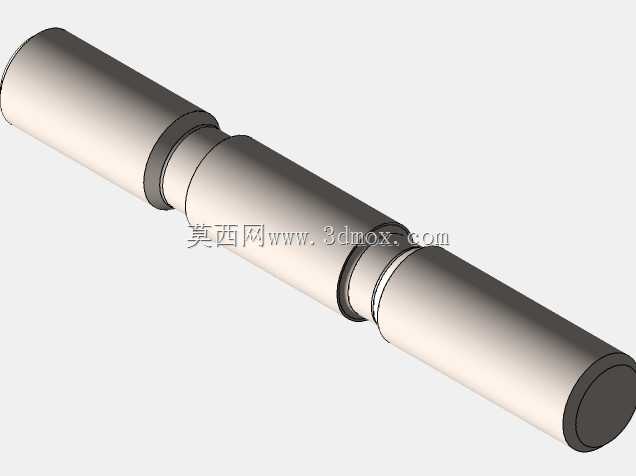

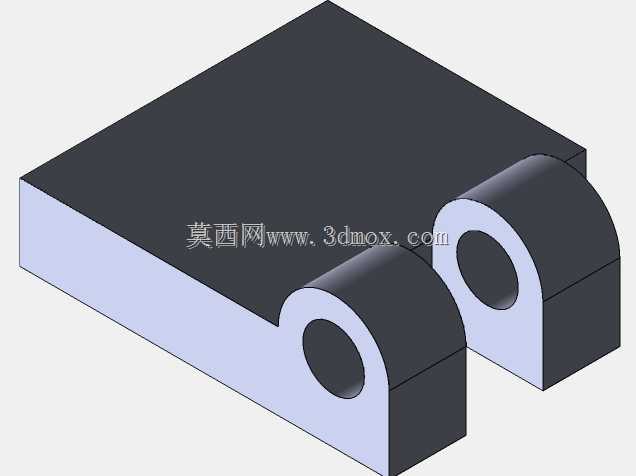

　　这类壁挂式电气柜主要用于车间产线、小型自动化设备、楼宇动力配电以及单机设备的控制回路集中布置。现场使用时，柜体通常靠近执行机构安装，以缩短动力线与信号线长度，降低线缆压降和干扰耦合；柜门打开后可直接面对端子排、断路器、继电器、PLC或驱动模块，便于调试、巡检和故障排查。柜体内部采用分层安装思路，强电元件与弱电控制元件分区布置，线槽沿侧边和背板走线，既保证线束走向清晰，也为后期增容预留空间。顶部设置散热或通风区域，适合内部安装小型开关电源、接触器等发热元件；底部和侧面预留进出线位置，可配合格兰头、绕性管或线槽完成密封引入。柜门通过铰链连接，并在关闭状态下形成防护边界，能够减少粉尘、飞溅物和意外触碰对带电部件的影响。从结构上看，

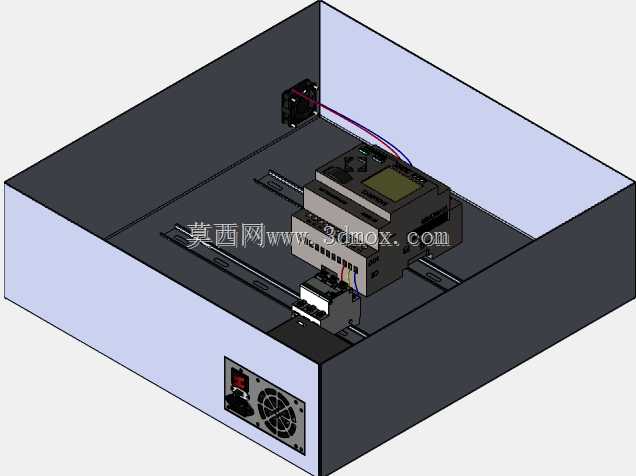

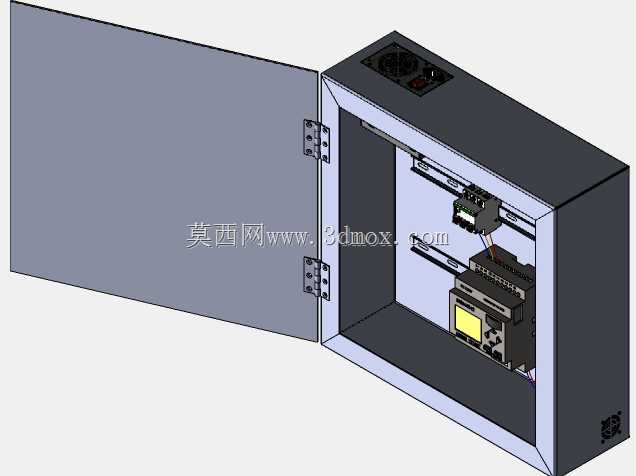

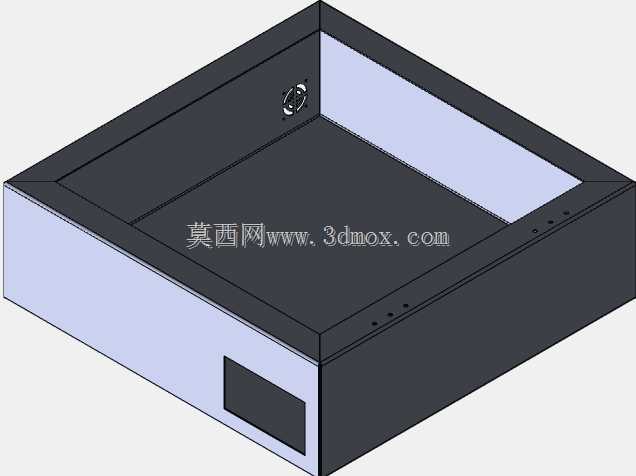

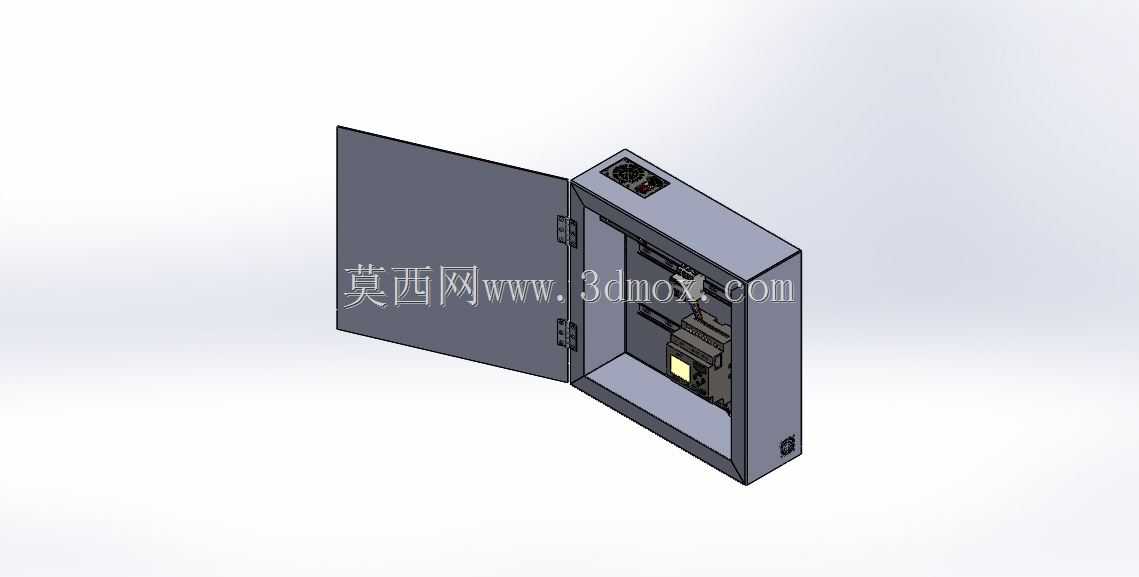

　　柜体外形接近长方体，背部为安装基准面，适合墙面或支架固定；在布置安装孔时，需要结合墙体承重、检修空间和开门半径确定位置，避免柜门开启后与周边管线、桥架或设备护栏干涉。柜内安装板应保持可拆或预留足够螺孔间距，方便按照电气原理图调整元件位置；端子区宜靠近进线侧，操作元件和指示元件则根据人机操作高度布置。三维建模时，钣金折弯、铰链配合、门锁位置和内部元件占位需要同步校核，尤其要关注柜门开启角度、元件与门板之间的安全距离，以及线束弯曲半径。模型可用于柜体结构评审、安装干涉检查、布线方案演示和设备布局确认，帮助工程师在加工前发现柜体深度不足、走线空间拥挤或维护口位置不合理等问题。实际选型中，还应结合现场环境确定防护等级、板厚和表面处理方式；若用于潮湿或多尘区域，需进一步考虑密封条、散热孔过滤和接地连续性。整体设计强调可靠安装、规整布线和方便维护，使柜体既承担电气元件的物理保护功能，也成为控制系统稳定运行的基础结构。
