泽米克BM14A柱式称重测力传感器

　　柱式称重测力元件在大吨位载荷检测场合承担着把机械受力转换为可测电信号的关键作用，常见于料仓称重、平台秤、汽车衡、压机力值监控、试验机加载以及钢结构承载试验等工况。这类元件通常安装在载荷传递链的核心位置，上端承受压头或球面垫传来的集中力，下端通过底座与基础平台连接，侧向独立接线盒则用于引出应变桥路并完成信号电缆接驳。

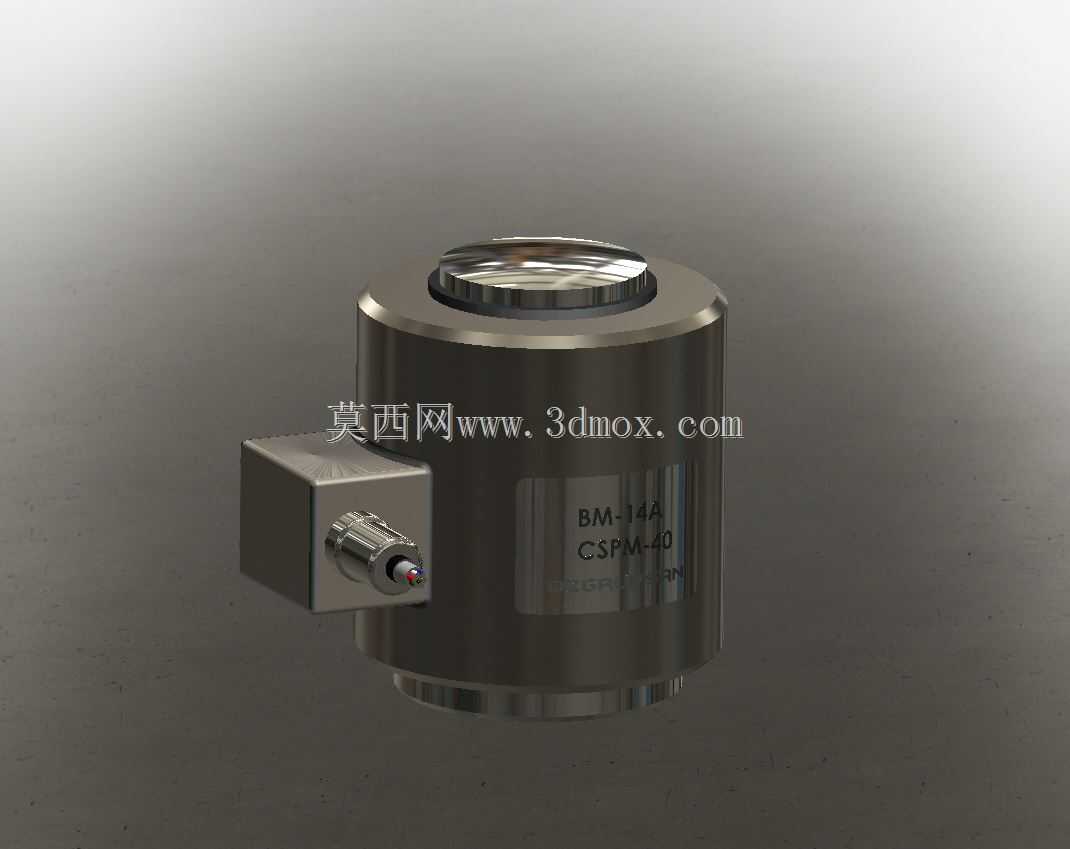

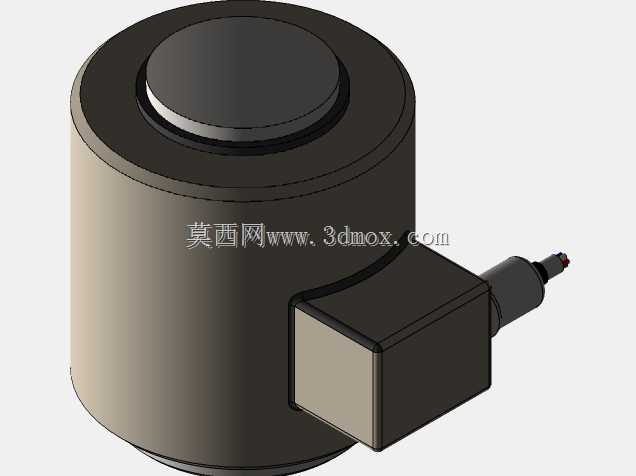

　　从结构表达上看，模型主体采用短圆柱弹性体布局，顶部设置凹陷式承压座，可与球面压头或加载垫板配合，使载荷尽量沿弹性体轴线传递。圆柱中段为主要应变区，外表面保留铭牌标识区域，侧面通过方形接线盒与小型航空插头形成防护型出线结构。该布局兼顾了受压稳定性、侧向抗偏载能力和现场接线维护便利性，适合在空间紧凑但承载能力要求较高的设备中使用。

　　实际选型时，柱式结构相比悬臂梁式元件更适合中大吨位垂直压缩测量。弹性体在额定载荷下产生微小弹性变形，内部应变片组成惠斯通电桥，将变形转化为毫伏级信号，再由外部称重仪表或变送器处理为重量、力值或控制信号。顶部承压面需要保证与加载件贴合，安装基础应具备足够刚度，避免基础沉降或垫板变形引入附加弯矩。对于料罐、料仓多点支撑场景，通常需要多只元件并联使用，并通过接线盒调整角差，使各支撑点载荷汇总后得到稳定总重。

　　建模过程中需要重点处理几处工程细节。其一是圆柱弹性体与顶部承压环之间的过渡关系，承压座并非简单平面叠加，而是通过台阶、圆角和沉孔形成载荷导入区，能够减少接触边缘应力集中。其二是侧向接线盒的安装面，方形盒体与圆柱表面相交，需要在曲面贴合、密封边界和螺钉固定位置之间保持合理结构，模型中可见盒体通过独立凸台与主体连接，这种方式便于在真实产品中布置焊接或紧固结构。其三是航空插头的朝向与线缆插拔空间，插头位于接线盒外侧，选型布置时应预留电缆弯曲半径，避免设备安装后插头被机架、护栏或检修门遮挡。

　　外形边界方面，该类元件整体呈立式圆柱形态，高度与直径比例偏紧凑，顶部承压结构略高于主体外圆，侧向接线盒构成主要横向轮廓。进行整机布局时，不能只按圆柱外径占位，还应把接线盒、插头、电缆接头以及上下压装附件纳入干涉检查范围。上端若配置球面压头，需要增加压头高度和对中间隙；下端若配合底板或地脚安装，则要预留螺栓沉孔、定位销以及垫片调整空间。对于多支点称重平台，支撑点布置应尽量与罐体重心或平台受力中心匹配，减少偏载导致的单点过载。

　　设计思路上，这种柱式元件强调轴向刚度与测量灵敏度之间的平衡。刚度过低会使弹性体在满载时变形过大，影响系统动态响应；刚度过高则应变信号微弱，对补偿和仪表分辨率提出更高要求。圆柱外形能够提供较大的截面面积和稳定的受压路径，适合承受较大压缩载荷；顶部可采用自对中压头结构，在一定范围内抵消安装面不平行带来的侧向分力。侧面接线盒独立设置，也有利于保护应变片引线，使现场接线不必直接打开主体密封区域。

　　在设备集成中，还需考虑受力附件与安全限位。料仓称重时，管道连接、风载、物料冲击和热膨胀都会把额外力传递到元件上，因此常在周边设置限位螺栓、防撞支架或柔性连接段，使元件主要承受垂直载荷。压机和试验设备中，则要关注加载同轴度，偏载、冲击和反复疲劳加载会降低测量稳定性，必要时在上下两端加入球面座、均压板或过载保护结构。三维建模时，这些附件虽然不一定属于传感器本体，但对安装边界校核非常重要，应在装配体中同步体现。

　　模型的外观细节也服务于工程表达：主体金属表面采用圆柱机加工形态，顶部承压区有明显环形边界，侧面铭牌位置用于标注型号、量程和接线信息，方形接线盒与圆形主体形成明确的装配关系。插头末端的红色标识点可用于提示插接方向或锁紧状态。对结构设计人员而言，这类模型不仅用于展示外观，更可用于检查设备框架开孔、支撑腿间距、接线走向、维护空间以及载荷传递路径是否合理。

　　若将其放入自动化产线或称重系统中，信号侧通常还会连接称重变送器、PLC模拟量模块或显示仪表，配合标定程序完成零点、量程和角差校准。机械侧则要保证安装面平整、固定可靠、载荷垂直，并在检修时能够通过千斤顶或临时支撑结构释放元件受力。由此可见，柱式称重测力元件虽然外形简洁，但其安装方式、附件配合和边界尺寸直接决定整套测力称重系统的精度、稳定性与维护效率。
