轮辐式高精度称重测力传感器结构

　　该轮辐式称重测力元件主要面向大吨位静载称量与工业过程力值检测场景，常见于料仓料斗称重、平台衡器、汽车衡限位承载段、压机压装力闭环、试验机加载工位以及仓储物流重载称重点。设备的核心作用是把承载面上的轴向压力转换为稳定可采集的电信号，使控制系统能够实时读取载荷大小，完成称重、过载保护、配比控制或压装力判定。

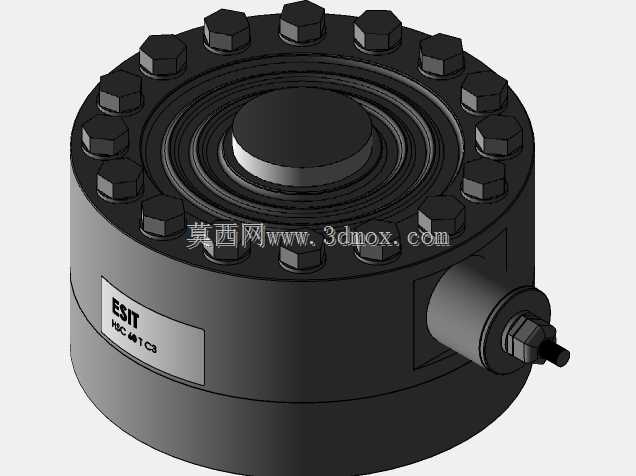

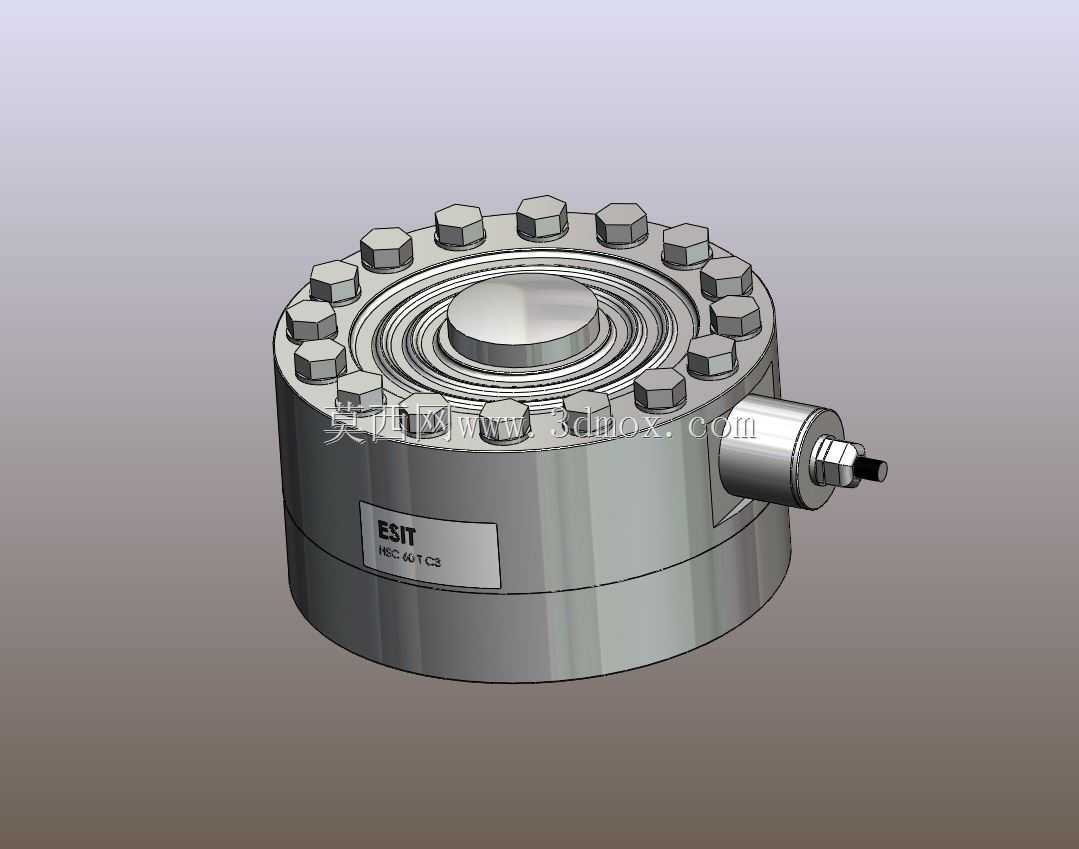

　　从结构上看，本体采用低高度圆柱式弹性体布局，顶部中央设置凸出的承压柱头，载荷沿轴线传入后，由内部轮辐式受力区承担剪切或压缩应变。外圈沿圆周均匀布置多颗高强度螺栓，形成环形预紧与承载边界，既保证上下载荷传递对中，也提高偏载、侧向力和冲击工况下的结构刚度。侧面设置横向信号输出接头，线缆接口远离主承压面，便于在狭窄安装空间内走线，并减少压头、垫板或周边结构对插接部位的干涉。

　　这种低外形设计的优势在于安装高度小、重心低、抗偏载能力强。相比悬臂梁式传感器，轮辐结构在大吨位范围内具有更好的对称性和抗侧向力表现；相比柱式传感器，其外形更紧凑，承载面到基础面的距离更短，适合设备框架内部高度受限的称重点。设计时需要重点控制承压柱头、弹性体中心、底部支撑面三者的同轴关系，任何偏心加载都会使不同轮辐受力不均，进而带来信号重复性下降。

　　实际选型与布置时，应在传感器上下两端设置合适的加载板或安装座，保证接触面平整、清洁，并有足够硬度与刚性。若直接压在焊接变形件或薄钢板上，局部凹陷和板面翘曲会改变载荷路径，使零点稳定性受到影响。多传感器称重平台还需考虑各支点的高度一致性，通常配合可调支座或限位结构使用，防止热膨胀、水平冲击和设备振动造成额外横向约束。

　　外形边界方面，圆柱本体直径决定了承载垫板的最小覆盖范围，顶部柱头尺寸决定压头或球头连接件的配合直径，底部法兰区域则对应基础螺栓和支撑环的布置空间。圆周螺栓并非简单装饰结构，其数量、分布圆直径和拧紧顺序都会影响弹性体预紧状态；建模时应保留螺栓头、环形台阶、中心柱头和侧面接头的真实尺寸关系，避免在数字装配中把传感器简化成普通圆柱体，否则后续干涉检查和安装板开孔会失去参考价值。

　　侧面接头区域需要预留电缆弯曲半径和插拔操作空间，尤其在料斗支腿、压机底座等密集结构中，不能让信号线紧贴运动部件或承受拉拽。传感器本体虽然刚性较强，但弹性体内部应变区对焊接电流、强冲击和偏心扭矩敏感，现场安装应避免在传感器附近直接引弧，也不应将其作为机械定位销强行承受扭转。

　　从三维建模角度看，该模型适合用于称重平台布置、支腿式料仓称量、压装设备力检测以及重载工装校核。外观上的金属圆柱面、多层环形台阶、六角螺栓阵列、中心承压盘和侧向航空插头均为装配时的重要几何特征。工程应用中，可围绕该元件建立上下垫板、限位螺栓、防转销、接线盒和支撑框架的完整数字样机，在设计阶段检查承载方向、维护空间、线缆走向以及多支点同步安装的可行性。

　　功能特性上，轮辐式结构强调轴向承载的线性与重复性，对称分布的受力梁能够抵消部分侧向干扰；封闭金属外壳可适应车间粉尘、油污和一般工业环境；侧面标准接头便于信号线缆快速更换。对于需要长期稳定称量的工位，还应配合过载限位、防倾覆结构和独立接线回路，使传感器在满量程附近工作时既不被冲击载荷损伤，也不因设备热胀冷缩产生附加力。

　　在设备设计早期将该传感器按真实外轮廓纳入装配，可以同步确定安装板厚度、螺栓分布、压头形式和检修空间，而不是等机架完成后再勉强塞入一个测力元件。这样处理能够让机械承载路径与测量路径保持一致，减少现场反复垫板、割孔和改线的工作量，也让称重系统在长期运行中获得更可靠的力值反馈。
