工业级称重显示控制终端结构设计

　　这款称重显示控制终端的三维结构设计，完全围绕工业现场称重计量的实际使用需求展开，没有多余的装饰性结构，每一处外形与内部预留空间都对应实际的硬件装配与现场使用场景。从应用场景来看，这类终端广泛适配平台秤、台秤、料斗秤、辊道秤等多种工业称重设备，可在生产车间配料工位、仓储进出库称重点位、物流分拣计量环节、工业过程称重控制场景中使用，既可以独立壁挂安装在设备旁的墙面或支架上，也可以嵌入式安装在控制柜面板中，适配不同现场的安装条件。

　　从设备实际用途出发，该终端核心承担称重传感器信号采集、重量数值显示、称重数据运算、外设信号交互的功能，可对接多路电阻应变式称重传感器，将传感器输出的微弱毫伏信号经过内部电路放大、AD转换后，换算为实际重量数值显示在屏幕上，同时支持去皮、清零、单位切换、定值输出等常用称重功能，可对接PLC、上位机、打印机等外部设备，满足工业现场的称重数据记录、过程控制需求。

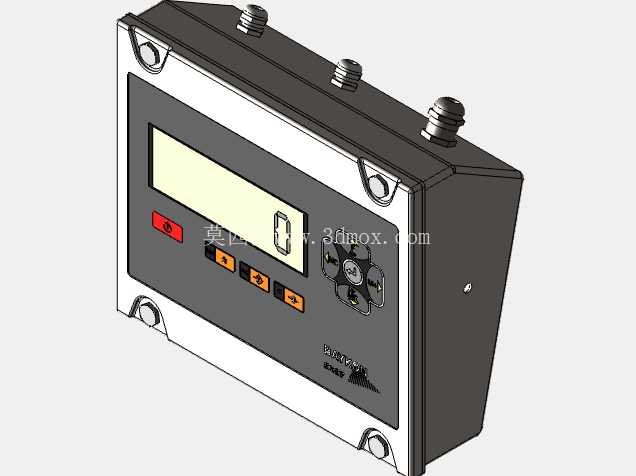

　　在产品功能特性对应的结构设计上，外壳采用冷轧钢板折弯焊接成型，表面做喷塑处理，四个边角设计有突出的安装固定耳，固定耳上预留沉头安装孔，既可以保证壁挂安装时的结构强度，沉孔设计也能避免安装螺丝突出外壳表面造成磕碰。外壳顶部设计三个防水格兰头安装位，分别对应传感器信号输入、电源输入、通讯信号输出的线缆穿入，格兰头的密封结构可以阻挡现场粉尘、水汽进入壳体内部，适配多粉尘、轻度潮湿的工业现场环境。前面板区域做了下沉式设计，显示屏窗口预留透明防护板安装槽，可嵌入钢化玻璃或亚克力防护板，避免现场硬物磕碰损坏显示屏；按键区域分为功能按键区与导航操作区，功能按键采用醒目的红色与橙色区分，红色按键对应电源开关，橙色按键对应清零、去皮等高频操作功能，导航按键区采用四向导航加确认键的布局，方便参数设置时的操作，按键与面板之间采用硅胶密封圈贴合，达到面板层面的防尘防水效果。

　　设计思路上，整体结构优先考虑现场维护的便捷性，壳体采用上下分体式结构，前面板与后壳体通过螺丝固定，拆开前面板即可直接接触内部的电路板、接线端子排，无需将整个壳体从安装位拆下，方便现场故障排查与元器件更换。内部空间预留了足够的接线余量区域，接线端子排布置在壳体内侧靠近顶部格兰头的位置，线缆穿入后可直接接在端子上，无需过度弯折线缆，降低接线难度。显示屏的安装位置做了倾角设计，当终端壁挂安装在距离地面1.2-1.5米的常规高度时，操作人员站立状态下可清晰看到屏幕显示的数值，无需刻意低头或仰头，符合现场操作的人机工程学要求。

　　外形尺寸与安装边界方面，整机采用长方体造型，宽度控制在240mm左右，高度在180mm左右，厚度在90mm左右，属于紧凑型工业仪表尺寸，不会占用过多安装空间。壁挂安装时，四个固定耳的安装孔位间距为横向220mm、纵向160mm，适配常规的工业仪表安装支架孔位；嵌入式安装时，前面板的突出边框宽度为10mm，可卡在控制柜面板的开孔外侧，控制柜开孔尺寸对应壳体主体部分的长宽尺寸即可，边框可遮挡开孔边缘的毛刺与缝隙，保证安装后的外观整洁。壳体侧面预留了接地螺丝安装位，现场安装时可直接连接车间接地网，避免静电或电磁干扰影响称重计量的准确性。壳体背部设计有内凹的散热槽，既可以增加壳体的散热面积，保证内部电路长时间工作时的热量散出，又不会因为突出的散热结构影响壁挂安装时的贴合度。

　　从结构细节来看，所有壳体拼接处都设计有止口结构，拼接时可嵌入密封胶条，进一步提升壳体的防护等级；按键的键帽高度突出面板3mm左右，操作人员佩戴劳保手套时也可以准确按压按键，不会出现打滑或按不到位的情况；顶部的三个格兰头间距保持在30mm以上，接线时扳手有足够的操作空间，不会出现相邻格兰头互相干扰的情况。整个结构没有采用复杂的曲面造型，全部采用钣金折弯、冲压的常规加工工艺，加工难度低，批量生产时的成本可控，同时结构强度足够，可承受工业现场的常规磕碰与振动，不会因为现场设备运行的振动导致壳体变形或内部元器件松动。
