泽米克H8C悬臂梁式称重测力传感器

　　在工业称重与力值检测场景里，悬臂梁式称重传感器是台秤、料斗秤、皮带秤以及各类在线称重工位上最常见的核心测力元件。泽米克H8C这一型号采用典型的剪切梁结构，主体为一根经过精密加工的合金钢弹性体，外形呈长方体块状，一端通过两个安装孔固定在设备基座上，另一端承受载荷，受力后弹性体产生微小形变，内部粘贴的电阻应变片将形变转换为电信号，再经后续仪表换算成重量值。

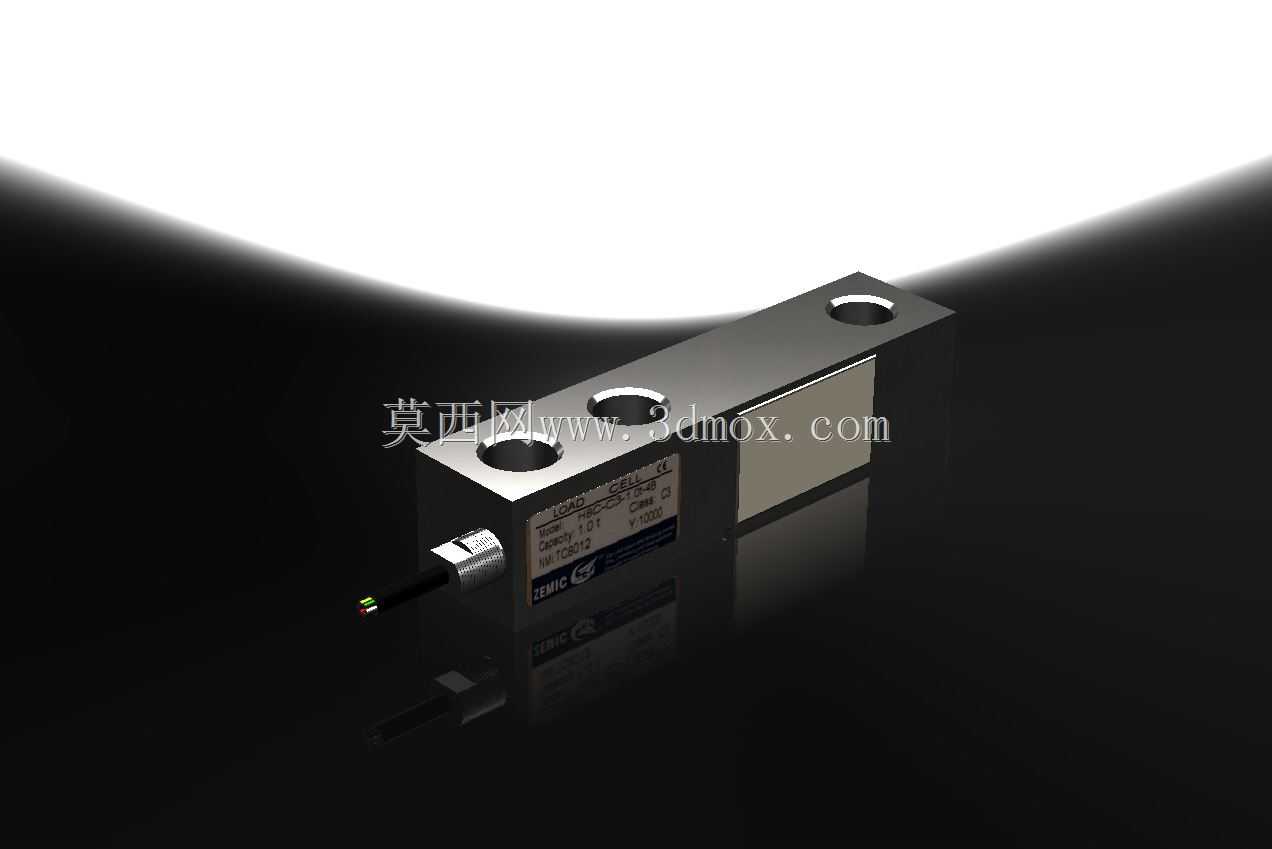

　　从实际选型角度看，这类传感器的安装边界非常清晰。弹性体顶面预留了三个沉头通孔，用于与承载台面或压头连接，底部对应位置设有固定孔位，安装时需要保证受力方向垂直于梁体，避免侧向力和扭转力矩引入测量误差。模型中可以看到出线端位于梁体尾部，采用屏蔽电缆引出，线缆根部做了防弯折保护，这一细节在现场布线时直接决定了防护可靠性。侧面贴有产品铭牌区域，标注量程、精度、接线定义等信息，建模时该区域以独立贴面特征呈现，便于后续渲染和出工程图。

　　剪切梁结构的设计思路在于利用梁体中性面附近的剪切应变，使输出信号对加载点位置的变化相对不敏感，这正是平台秤希望获得的特性——货物在台面上的摆放位置不必严格居中，也能得到稳定读数。弹性体材料通常选用合金结构钢，经过热处理保证弹性线性和疲劳寿命，表面做镀镍或防腐处理，以适应车间、仓储、食品配料等多尘、潮湿环境。整体外形低矮、结构紧凑，便于嵌入秤体框架内部，不占用过多垂直空间。

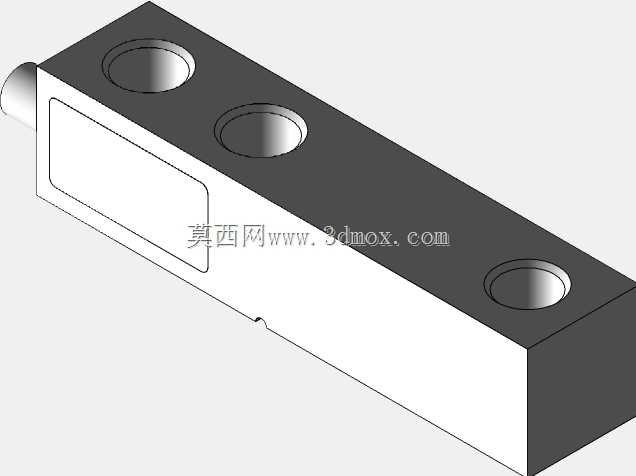

　　在三维建模处理上，该零件需要重点还原弹性体的块体轮廓、顶面沉孔、底部安装面、尾部线缆接头以及侧面应变区封盖。封盖通常通过焊接或胶封形成密封腔体，保护内部应变片和补偿电路，模型中将其表现为独立的矩形盖板特征，与主体形成明确分件。线缆部分采用柔性体示意，出线方向和弯曲半径在装配时要结合走线槽一并校核，防止秤体移动或台面下沉时拉扯线缆。

　　应用层面，单只H8C常用于小台面平台秤、检重秤、分选机称重段；多只组合则支撑料罐、反应釜、料仓的连续称重，为配料控制和库存管理提供实时重量数据。在自动化生产线中，它往往与称重变送器、PLC配合，完成缺件检测、灌装定量、过载保护等功能。安装时配套使用压头、万向节或支撑脚，可以抵消台面轻微变形带来的附加力，提升长期稳定性。

　　对于结构设计人员，建模时除了外观还原，更应关注安装孔间距、固定螺栓规格、传感器高度以及加载点高度这些配合尺寸，它们决定了秤体框架的焊接工装和后期更换维护空间。承载板与传感器之间要保留合理间隙，避免硬物顶死造成力旁路；底座焊接面需加工平整，必要时加调整垫片保证各只传感器受力均匀。三维模型中把这些接口特征完整表达出来，才能在总装阶段直接进行干涉检查和装配模拟，减少现场返工。
