泽米克BM8D悬臂梁式称重测力传感器

　　悬臂梁式称重测力元件在工业现场的使用场景非常集中，平台秤、料斗秤、配料仓、包装线定量称重工位以及小型罐体支撑点，都需要这类把机械载荷转化为电信号的核心部件。泽米克BM8D这一结构采用长条矩形剪切梁本体，一端通过安装孔固定在设备基座，另一端承受被测载荷，受力路径清晰，侧向力与偏载干扰相对可控，是中小量程静态、准静态称重场合的常见构型。

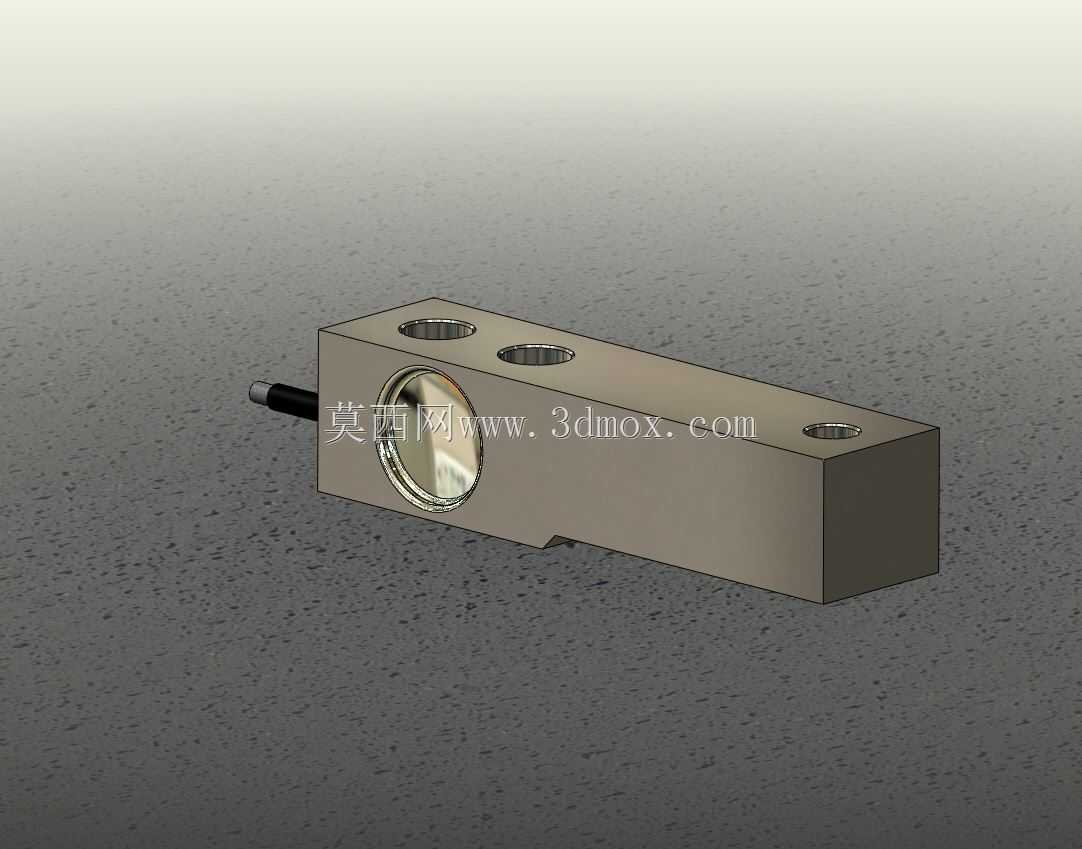

　　从三维结构上看，本体为一体化加工的金属弹性体，外形呈低高度长方体，顶面沿长度方向布置多个沉头安装孔，用于将传感器固定到秤体或支撑框架；端部预留承载接触面，配合压头、球座或支撑附件传递垂直载荷。侧面圆形区域为应变区封盖位置，内部贴装应变片并完成桥路组桥、温度补偿与密封防护，外侧引出信号电缆，便于接入称重仪表或变送器。建模时需要重点还原弹性体壁厚、应变孔过渡圆角、沉孔深度与电缆出线方向，这些细节直接决定受力分析时的应力分布是否合理。

　　实际选型中，这类传感器的价值不只是“称重量”，而是为产线提供稳定的载荷反馈。配料系统依靠它控制多种物料的投放量，包装设备依靠它判断袋重、箱重是否合格，仓储平台依靠它累计托盘载荷，自动化线体则可把重量信号接入PLC，实现缺件检测、过载保护和工艺联锁。由于安装空间往往紧凑，梁体高度、孔距和出线位置会影响整台秤架的布局；若三维阶段没有核对安装边界，后期容易出现电缆被压、螺栓无法拧紧或承载点偏心等问题。

　　设计思路上，剪切梁结构利用弹性体在载荷作用下的微变形，使应变片电阻桥路输出与载荷成比例的毫伏信号。本体材料通常追求高强度、低滞后和良好的抗疲劳性能，关键受力截面避免突变尖角；沉孔与应变腔之间保留足够承力截面，既保证额定载荷下的灵敏度，又预留过载余量。顶面多个孔位体现了安装兼容性，可适配不同规格的安装板；侧面封盖则兼顾防护与维修便利性，电缆从低干涉方向引出，减少现场弯折和拉扯。

　　外形尺寸与安装边界需要在装配模型中逐项检查。梁体长度决定固定端与加载端的跨距，跨距变化会影响弯矩和输出特性；宽度方向要留出压头或顶板的贴合面积，高度方向要保证秤体台面与基础之间有足够调节空间。固定螺栓孔的位置、孔径和沉头深度必须与配套安装板一致，承载端应避免刚性约束过度，允许传感器在受力方向自由产生微量变形。若多只传感器并联使用，还要保证各支撑点等高、受力均匀，台面框架具备足够刚度，防止偏载导致某一点长期超载。

　　现场应用时，水平度、冲击力和环境防护同样关键。料仓放料、包装落袋或叉车上下秤都会带来冲击载荷，设计中通常需要设置限位装置、缓冲垫或过载保护结构，避免瞬时力直接作用于弹性体。电缆走向应远离动力线和运动部件，接线端做好防潮、防腐蚀处理；在粉尘、冲洗或腐蚀性气体环境中，密封结构和附件材质不能只看外形，还要结合实际防护要求确认。

　　从三维建模角度，该模型适合用于衡器总成布局、安装板设计、载荷支撑校核以及称重工位演示。结构工程师可据此检查螺栓连接、压头配合、检修空间和电缆路径；电气与自动化人员可结合出线位置规划接线盒和仪表安装；设备选型人员也能通过外形与受力方式判断它是否适合平台秤、料斗秤或过程称重系统。整体而言，这种悬臂梁称重传感器结构简洁、安装直接、受力明确，在需要稳定重量检测的制造和物流环节中具有很强的工程实用性。
