小型通讯外壳简易注塑模具结构

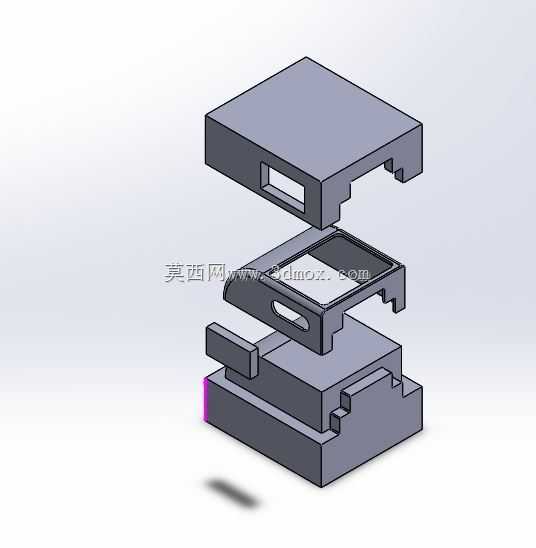

　　这套结构面向小型通讯类塑料外壳的试制场景，整体采用上下分层的三板式简化布局，爆炸视图中可清晰看到定模、动模以及中部成型嵌件的相对位置关系，适合小批量试模、结构验证以及模具入门设计练习。在实际生产中，这类模具通常安装在小型卧式注塑机上，用于成型壁厚较薄、外轮廓带卡扣与避让槽的盒形塑件，产品可作为通讯终端内部屏蔽罩、接口防护壳或小型电子器件外盖使用。

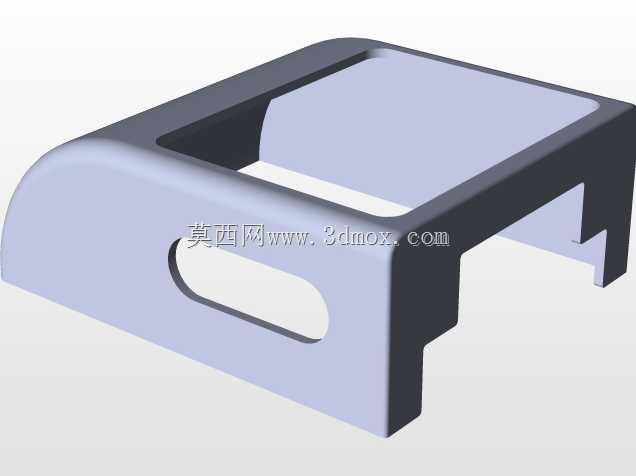

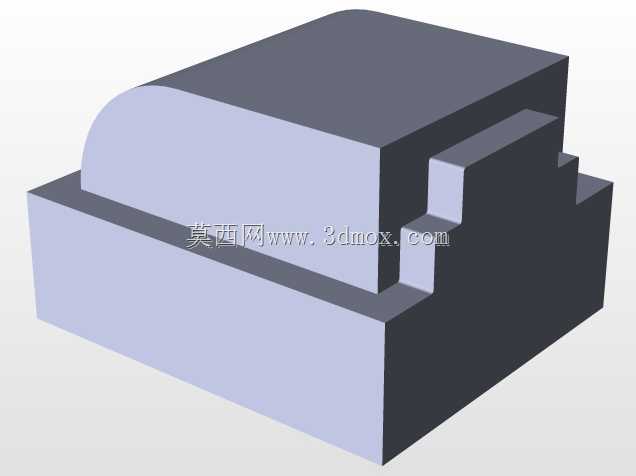

　　从成型逻辑看，模具的核心工作区域集中在中部。定模侧承担塑件外表面的主要轮廓，分型面沿壳体最大外沿展开，避免在外观可见面上留下明显夹线；动模侧设置凸起型芯，用来形成壳体内部空腔，并在开模时通过包紧力将塑件留在动模一侧。中部嵌件区域对应壳体的窗口和侧壁结构，局部开设的长圆形槽位与塑件侧面开孔相匹配，既减少了整块钢材的加工量，也便于后期更换易损成型部位。

　　结构设计上，模仁外形采用近似矩形的块状布置，四角和边缘设置台阶与缺口，用于装入模架后完成周向定位。外侧突出的卡合结构不是装饰特征，而是与模架开框、压条和锁紧件配合的安装边界；设计时需要保证模仁底面与动定模固定板贴合，侧面预留合适的装配间隙，过紧会造成压模困难，过松则可能在注射压力下产生位移。模型中各层板件的厚度比例体现了基础刚度分配：承受锁模力和塑料填充压力的主体部分保留较厚实体，靠近型腔边缘的位置则根据受力情况去除多余材料。

　　浇注与排气在这类浅壳件中不能忽视。由于塑件投影面积不大，可采用侧浇口或搭接浇口从壳体边缘进料，使熔融塑料沿型腔较平顺地填充，减少喷射和困气。分型面周边以及深筋、卡扣末端需要预留排气通道，否则短射、烧焦和充型不满容易在薄壳部位出现。冷却水道布置应围绕型腔轮廓形成相对均衡的回路，定模侧与动模侧分别控温，避免壳体因冷却不均产生翘曲。对于内部型芯较高的区域，还需关注热量集中问题，必要时在型芯附近设置隔水板或缩短冷却回路距离。

　　脱模方向沿模具开合轴线设置，壳体内部的加强筋、卡扣和侧壁倒角都应保持一致的拔模斜度。动模部分的台阶成型位在开模时会对塑件产生一定抱紧作用，因此顶出布置需要尽量对称，顶针可放在壳体边缘、筋位交汇点或后续需要遮挡的非外观区域。若产量提升，还可在现有结构基础上增加斜顶、滑块或镶件，以处理侧向倒扣；当前模型更偏向基础开模训练，重点表达分型、成型和装配关系。

　　从尺寸边界看，该模具属于小规格模仁方案，外形紧凑，适合布置在较小模架内。导入设备前需要核对注塑机拉杆间距、最小模厚、开模行程和顶出行程：开模距离不仅要取出塑件，还要为流道凝料和中间嵌件检查留出空间；顶出行程应保证壳体完全脱离型芯，而不是只离开局部平面。模仁外轮廓的缺口、凸台和安装面在加工时可通过铣削完成，成型面热处理后再进行精修，以提高耐磨性和尺寸稳定性。

　　在三维建模过程中，这类结构适合用来检查布尔运算、拔模分析和干涉检查的完整流程。先依据壳体塑件确定分模线，再抽取型芯、型腔和嵌件，随后补充模架定位、紧固与顶出空间；每增加一个板件，都要重新确认闭合状态下是否存在干涉，以及开模状态下塑件是否能顺利脱出。对于通讯外壳这类薄壁件，模具设计不能只追求外形相似，还要把填充压力、冷却收缩、脱模阻力和装配边界一起纳入结构判断。
