龙门式多孔定位工装支座结构设计

项目分类:工装 发布时间:2022-06-09 ID:654681
  • 龙门式多孔定位工装支座结构设计
  • 龙门式多孔定位工装支座结构设计

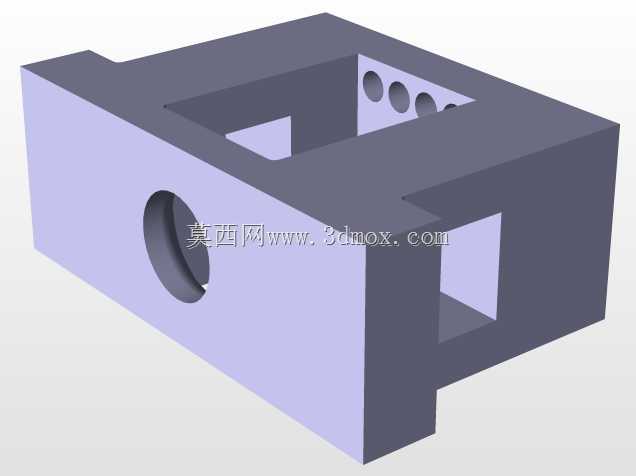

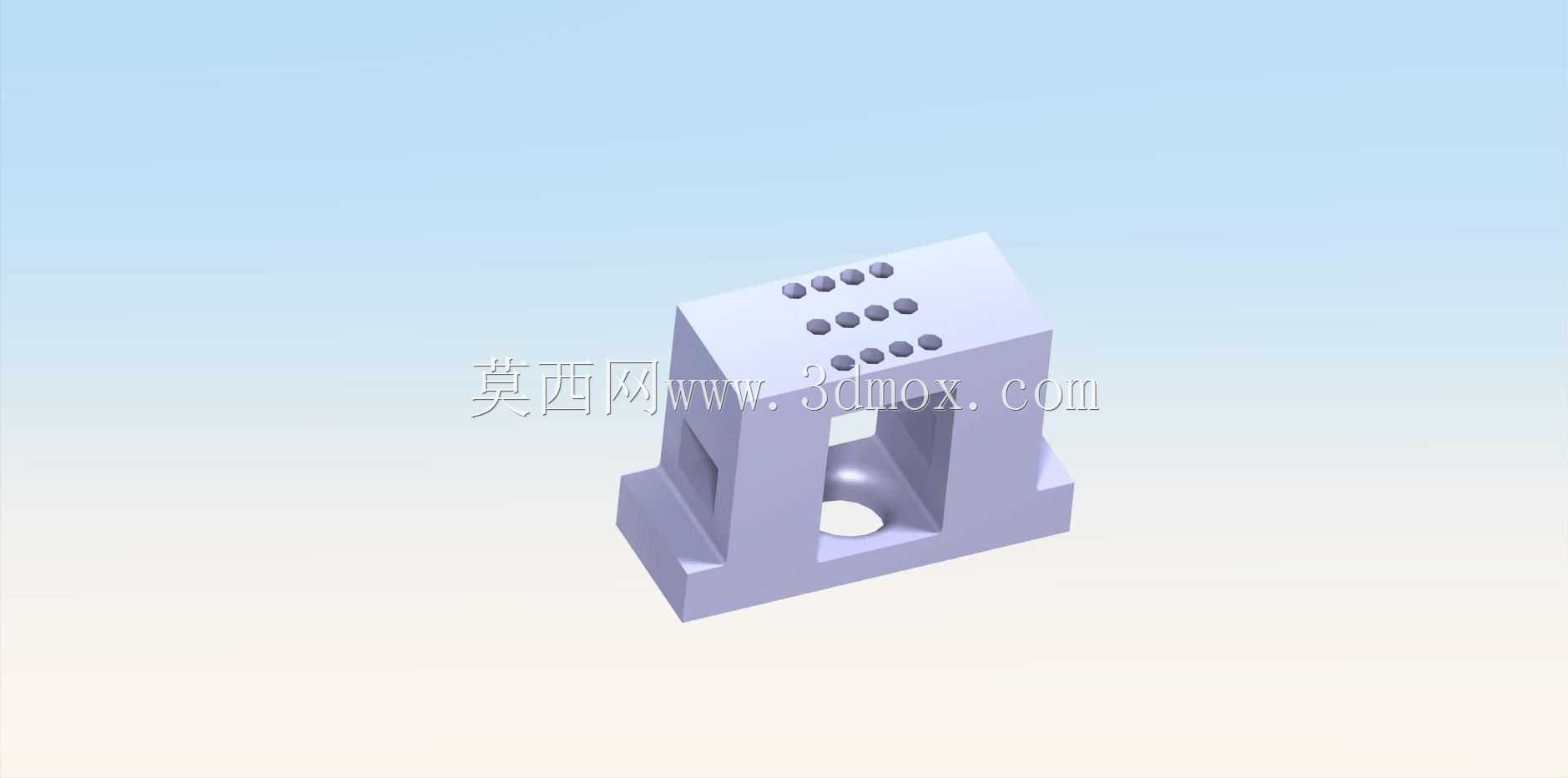

  这套龙门式支座结构在产线工装、小型检测工位以及手动装配台的改造里十分常见,很多工程师在搭建6S实践工位时,都会先从这类基础支撑件入手,把定位、承载、避让和操作空间一次性捋顺,避免后期夹具加装时反复补焊、扩孔。整体采用左右对称的门架式构型,底部为整块加宽的落地基座,两侧立壁向上收拢,顶部形成一块平整的安装平台,中间留出贯通的操作空腔;基座底面可直接贴合工作台面或铝型材框架,通过底脚预留的紧固点位完成锁附,不需要额外做复杂的调平结构。顶部平台按阵列排布多组定位小孔,孔位沿纵向与横向均匀分布,主要用于安装小型挡块、定位销、压紧块或者检测传感器,孔间距在设计时按常用夹具模数取整,现场可以根据工件外形快速切换定位元件,

  不用在支座表面重新划线钻孔。中间的拱形空腔是整个结构的功能核心,一方面给操作人员的手部、气动夹钳的压臂以及待装配工件的下部轮廓留出避让空间,避免支座与工件发生干涉;另一方面空腔前侧开设的圆形通孔可作为走线孔、定位销过孔或者小型顶杆的穿行通道,线缆从支座内部穿过时不会裸露在工作台面,工位排布更整洁,也符合现场6S整理中对管线归置的要求。从受力角度看,门架构型把顶部承受的压紧力通过两侧立壁均匀传递到底部基座,立壁与基座、顶台的交接处均做了加厚过渡,避免集中应力在转角位置产生开裂;相比单立柱悬臂支撑,这种双侧支撑的形式在承受偏载时晃动量更小,当顶部一侧安装压紧机构、另一侧放置定位块时,支座整体仍能保持稳定,不会出现单侧倾斜。外形尺寸方面,

  底部基座的宽度大于顶部平台,形成下宽上窄的稳定轮廓,安装边界在布局工位时可按基座外轮廓预留放置区域,左右两侧不需要额外留出过大的操作间隙,工件从正面空腔取放即可;高度方向以操作人员坐姿或站姿操作的舒适区间为参考,顶台表面到工作台面的距离适配手动压合、小件插接以及尺寸检测的作业高度,不需要额外垫高。设计过程中先从工位的实际作业流程反推结构:先确定待装配工件的最大轮廓尺寸,以此划定中间空腔的净宽与净高,保证工件放入后四周留有足够的取放间隙;再根据顶部需要安装的夹具数量、传感器点位排布孔阵,孔的位置避开立壁的承重截面,防止钻孔削弱结构刚性;基座的厚度结合整体承重核算,在满足支撑强度的前提下控制材料余量,既不会因壁厚过薄导致装夹时震颤,

  也不会因实体过多造成件体笨重、移位不便。这类支座在通讯小件装配、电子元器件压装以及手工样件试制场景中适配性很强,既可以作为独立的小型工装底座单独使用,也可以多个并排拼接在流水线工位上,分别承担定位、压紧、检测不同工序的支撑功能;表面阵列孔的设计让它具备很强的通用性,换产时只需更换孔位上的定位元件,支座本体无需重新加工,能大幅缩短小批量多品种生产的工装准备周期。立壁内侧的圆弧过渡除了降低应力集中,也减少了空腔内的棱角,工件取放过程中即使发生轻微磕碰,也不会被锐边划伤,对外观要求较高的电子类工件比较友好。底部基座的延伸边可根据现场需求加装沉头孔,直接用内六角螺钉固定在工作台上,也可以在底面开设定位槽,与台面上的定位销配合实现快速换装,重复安装时位置一致性较好。
