六缸径向星型活塞发动机教学演示结构

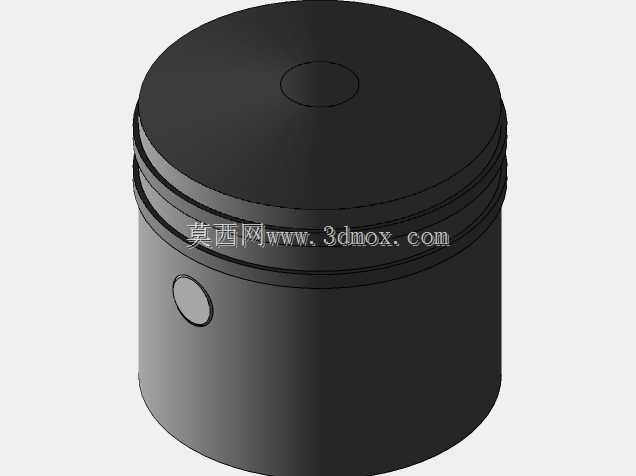

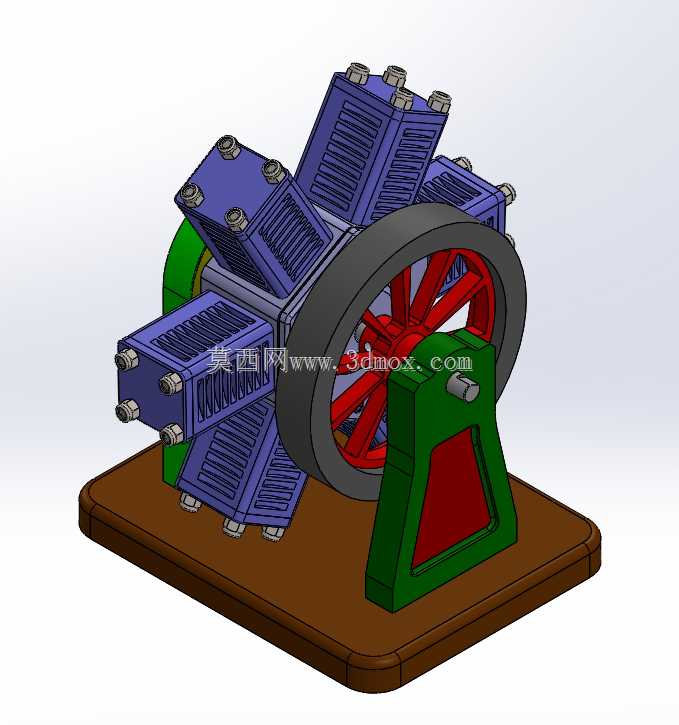

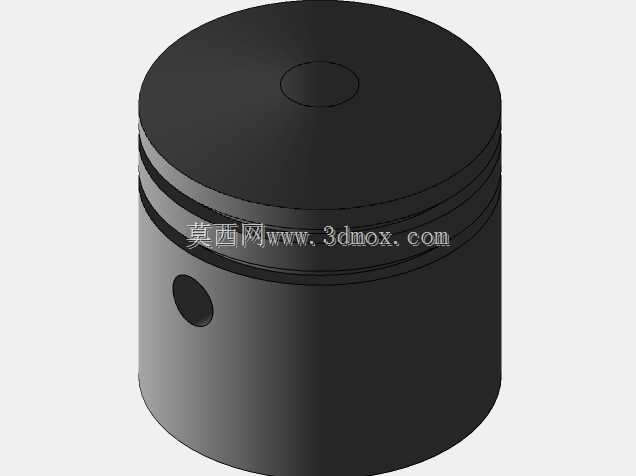

　　这套六缸径向发动机结构以星型布置为核心，六个气缸围绕中心曲轴沿圆周方向均匀展开，适合用于内燃机原理教学、机械运动演示、课程设计参考以及小型动力装置的结构认知。与直列发动机相比，径向布局能够在较短的轴向距离内布置多个气缸，曲轴长度明显缩短，机体受力围绕中心区域分布，整机在演示台架上呈现出紧凑而对称的外形。模型中保留了气缸体、散热片、活塞、连杆、曲轴、飞轮、支座和底板等关键组成部分，能够较完整地表达活塞往复运动到曲轴旋转运动的转换过程。

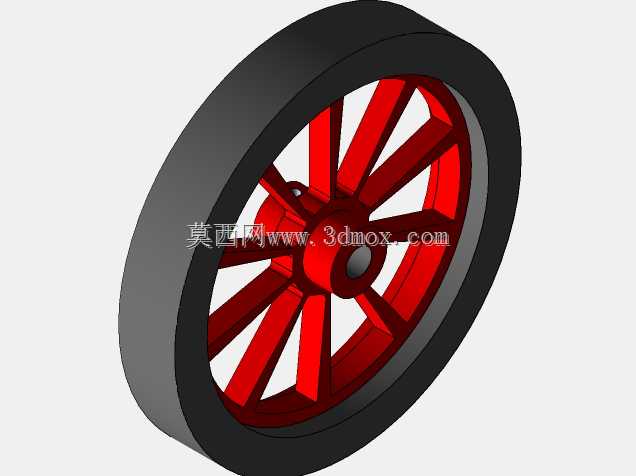

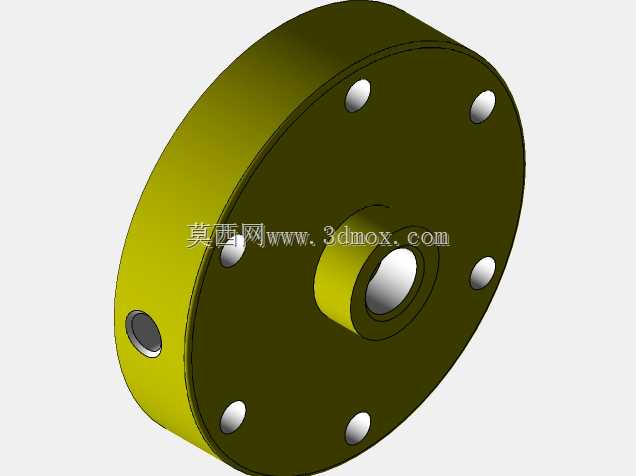

　　从实际用途看，这类结构早期常见于航空发动机领域，尤其在轻型飞机和航空动力发展阶段，星型发动机凭借较短的曲轴、较好的冷却条件和较高的功率密度得到应用。此处的六缸演示模型并非面向真实装机工况，而是将典型径向发动机的机械关系进行实体化呈现：六个气缸沿径向向外伸出，缸体外侧的散热片造型强化了风冷特征；前端大直径飞轮既承担转动惯量示意，也让曲轴输出端的运动状态更加直观；绿色支架与棕色底板构成稳定支撑边界，便于在教学展示、机构拆装练习和三维结构评审中固定整机。

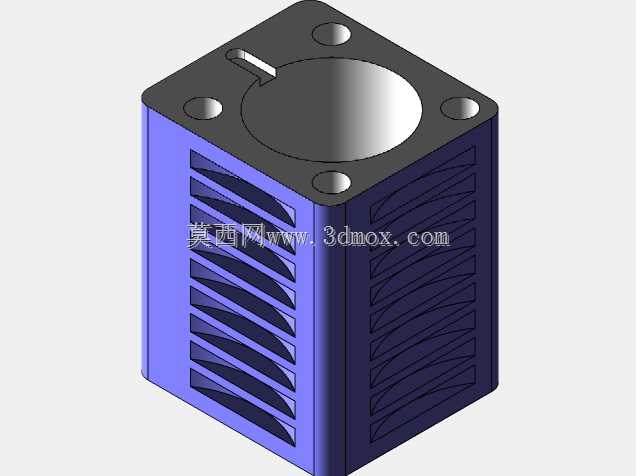

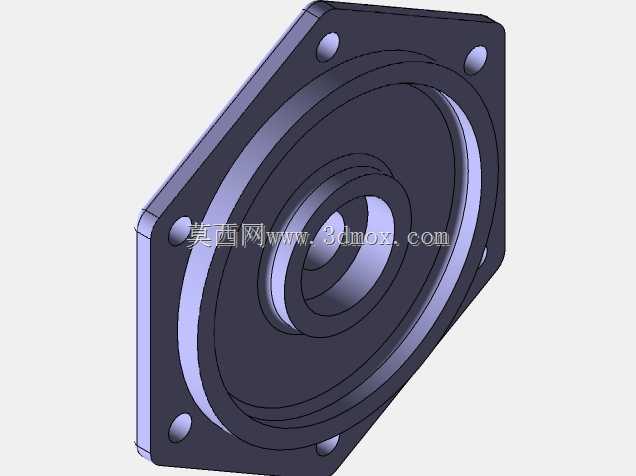

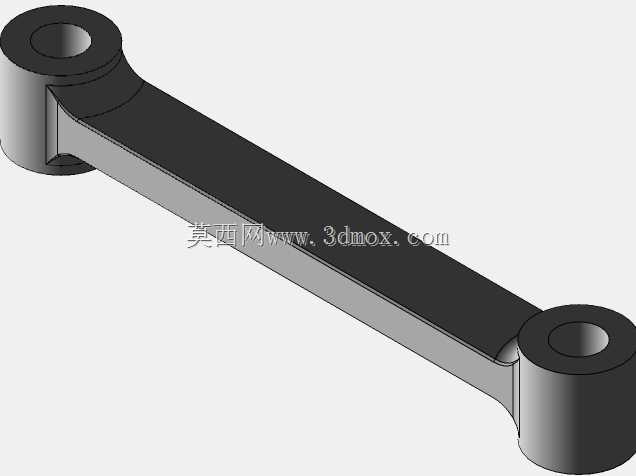

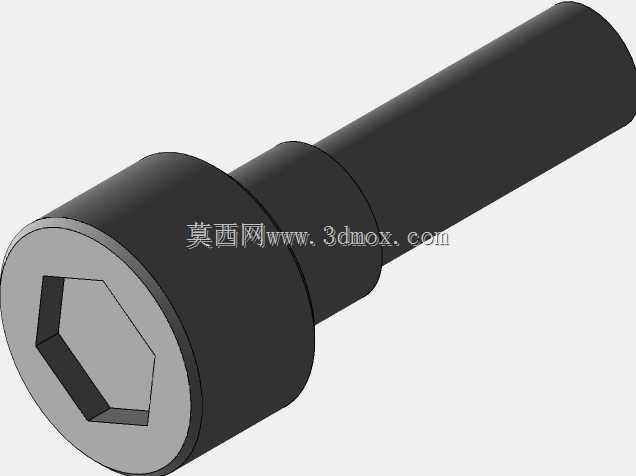

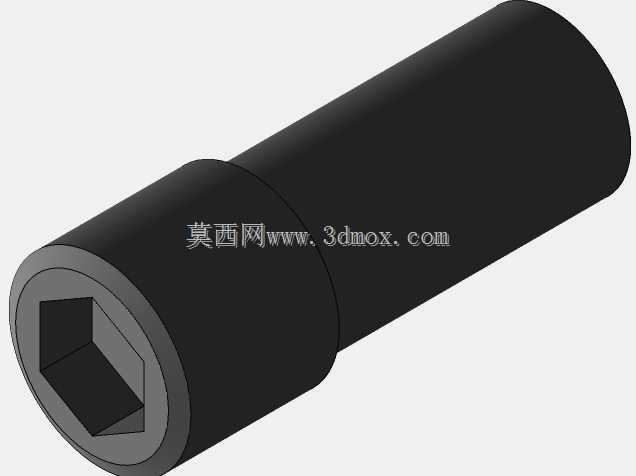

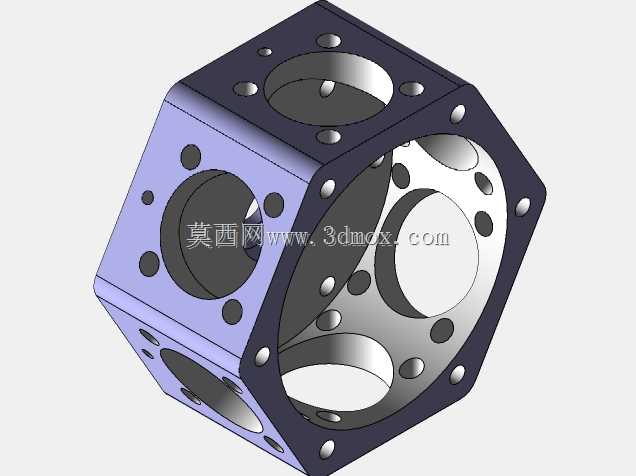

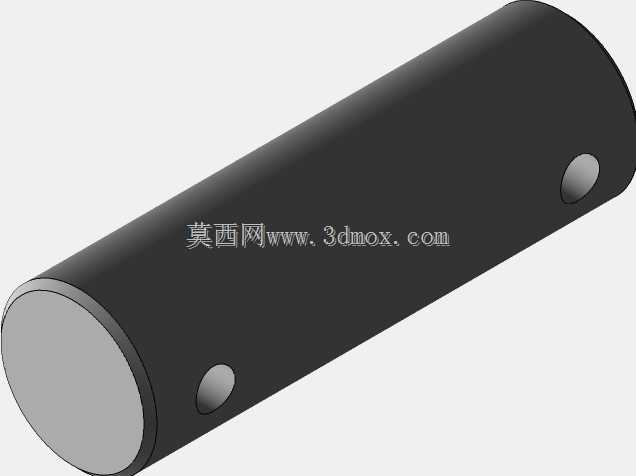

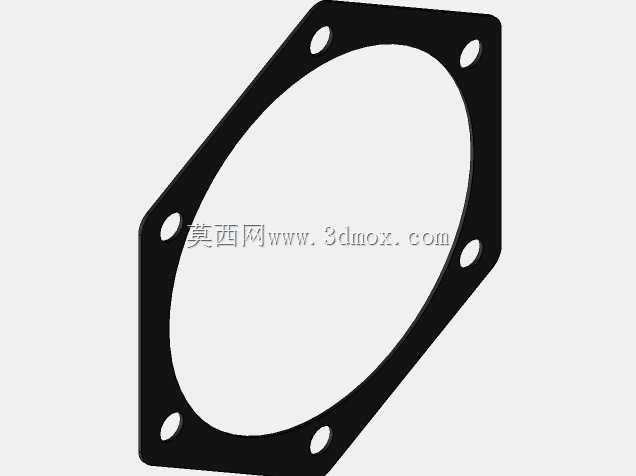

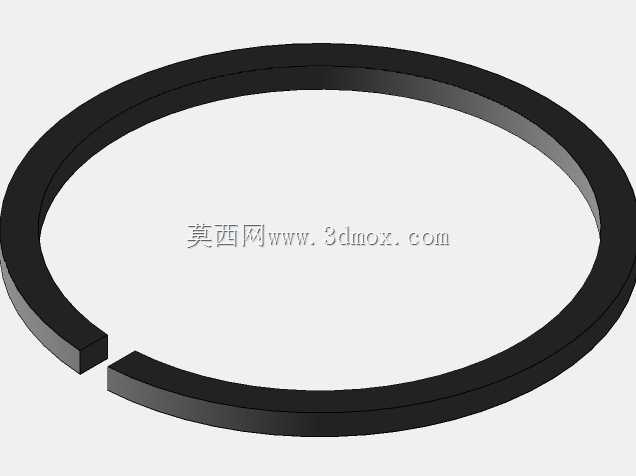

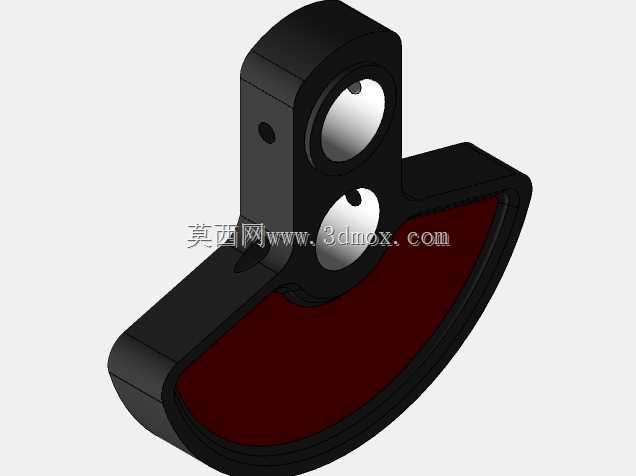

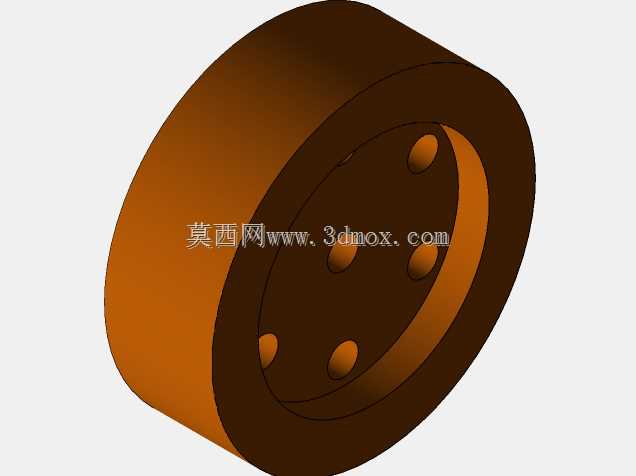

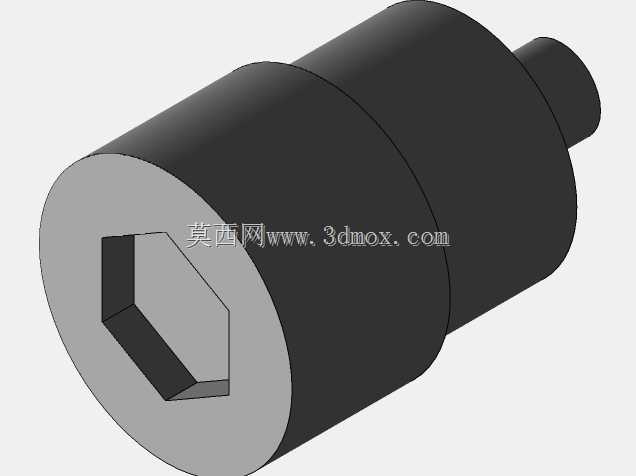

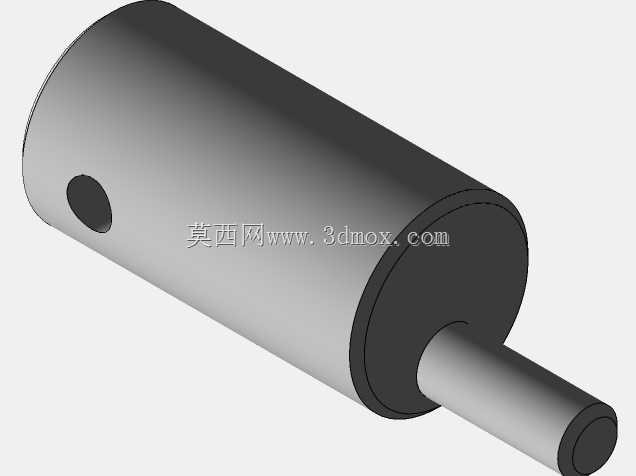

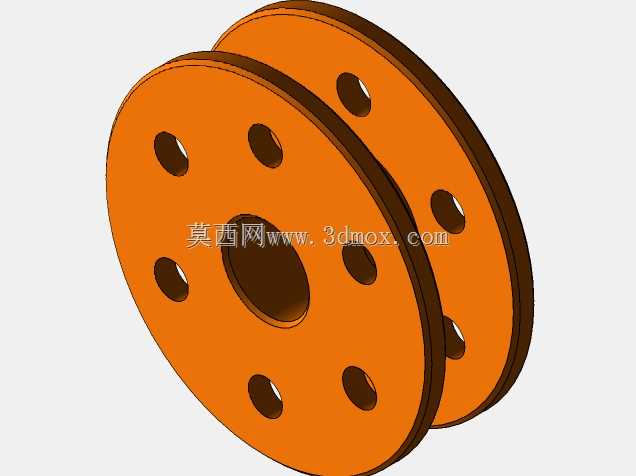

　　结构设计上，六个气缸以中心曲轴为轴线呈放射状排列，各缸连杆最终汇集到曲柄区域。工作过程中，不同气缸按发火顺序交替推动连杆，使曲轴获得连续转矩。多缸径向布置的优势在于各缸作用力围绕主轴分布，单缸冲击被分散到整周，曲轴输出相对平稳；同时，气缸外露面积大，空气流经散热片时可带走热量，风冷路径比封闭直列机匣更直接。模型将缸盖、螺栓、缸体散热筋和连接接口逐一表现，便于观察气缸与中心机匣之间的装配关系，也能体现紧固件在缸体定位和密封压紧中的作用。

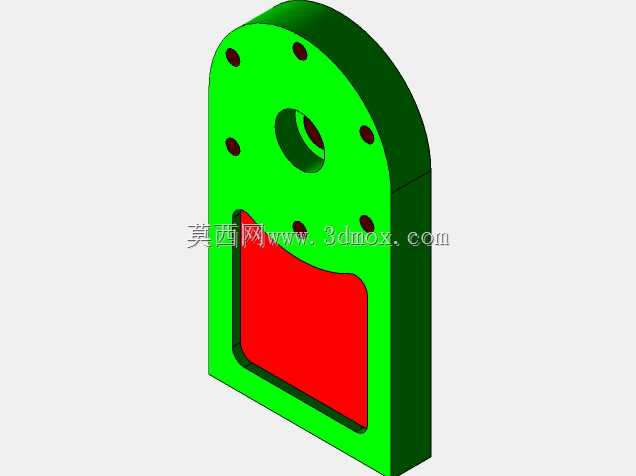

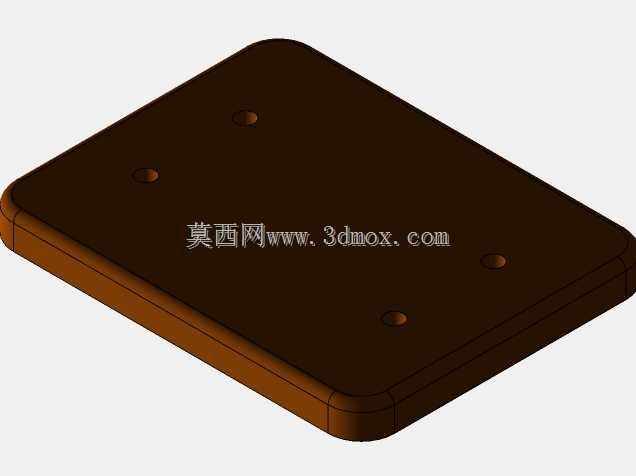

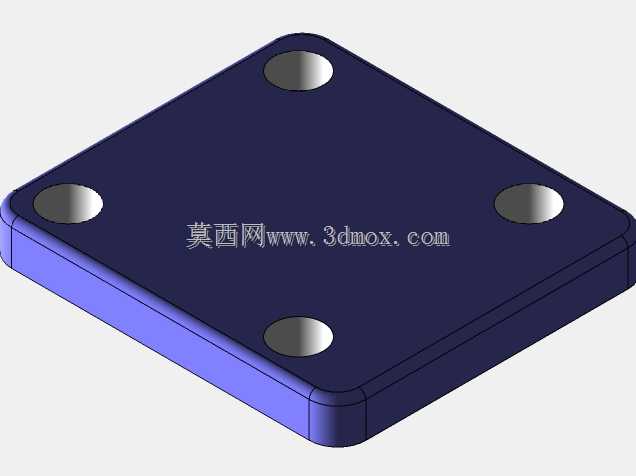

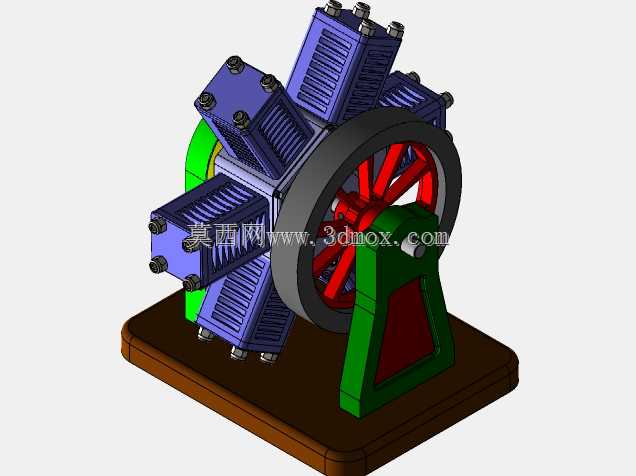

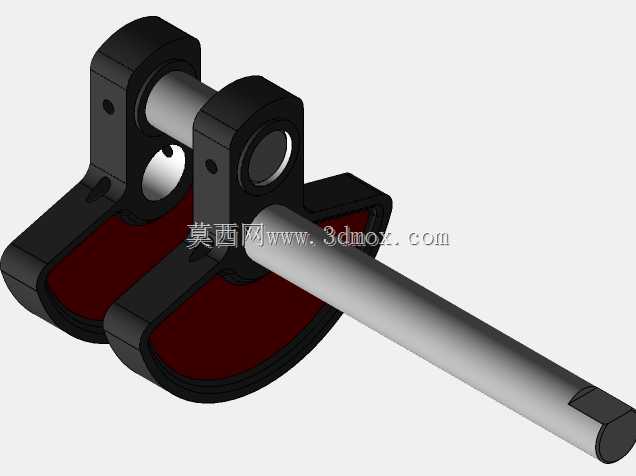

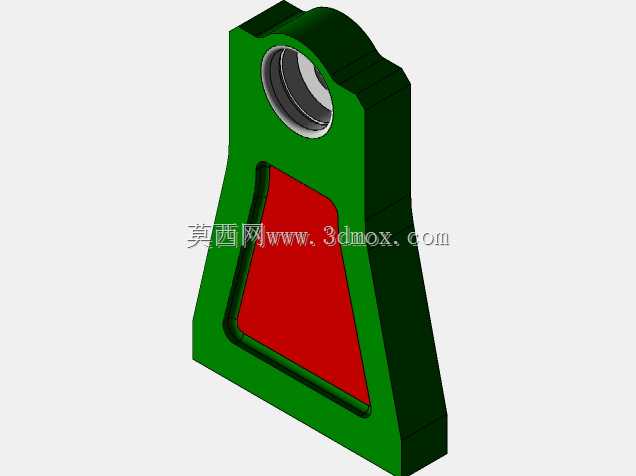

　　外形与安装边界方面，整机由底板、支撑座、发动机主体和飞轮组成。底板采用近似矩形的承载结构，边缘做圆角处理，支撑座竖立在飞轮侧，用于约束主轴中心高度并承受演示运转时的倾覆趋势。六个气缸沿圆周向外伸展，使整机最大外廓主要由径向缸体长度决定，而轴向尺寸则由底板厚度、机匣宽度和飞轮厚度共同控制。布置该模型时，需要在气缸外侧预留观察和拆装空间，尤其在缸盖、螺栓和散热片区域，不应与防护罩或台架侧板发生干涉；飞轮旋转范围内应保留安全间隙，底板下方可作为与展示台、实验台或工装板连接的安装基准。

　　从建模角度看，该结构适合采用骨架驱动方式处理：先确定主轴中心线、气缸放射中心线和曲柄回转半径，再依据活塞行程建立连杆长度与缸体位置关系。六个气缸具有明显的圆周阵列特征，但连杆与曲柄的相位不能简单按外观阵列处理，需要结合各缸活塞在曲柄转角下的位置关系进行装配验证。散热片可通过等距肋片或阵列特征完成，缸盖螺栓按均布位置布置，飞轮与支架之间应体现同轴约束。运动校核时，应重点检查连杆在机匣内部的摆动空间、活塞在缸筒内的行程极限、飞轮与支座的间隙，以及缸体末端螺栓是否与相邻气缸产生外形冲突。

　　在教学和选型演示场景中，该模型能够清楚说明径向发动机的三个特点：一是多缸围绕单根曲轴布置，结构紧凑；二是气缸外露，风冷散热条件好；三是飞轮提供惯量储备，使多缸交替做功后的转速波动得到缓和。对于机械设计从业者而言，它不仅是外观展示件，更是理解曲柄连杆机构、圆周阵列布局、支撑刚度和运动包络的典型案例。通过拆解缸体、活塞、连杆、飞轮和机架之间的关系，可以进一步推演真实发动机在润滑、密封、冷却、平衡和安装固定方面的工程要求。
