斯特林热能动力转换演示装置

　　这套斯特林热能动力转换装置以外部供热驱动封闭工质循环为核心，结构上把加热端、散热段、动力缸、曲柄连杆机构和飞轮集中布置在一块矩形安装底板上，适合用于热机原理教学、小型动力机构验证、科普展示以及机械传动方案分析。装置左侧为带密集环形散热肋片的气缸组件，前端延伸出圆柱形换热管，工作时热量在热端与冷端之间形成温差，封闭气体受热膨胀、遇冷收缩，通过活塞往复运动带动连杆输出机械能。与内燃机不同，该类发动机燃烧过程发生在气缸外部，对热源形式不敏感，太阳能、生物质燃料、余热烟气或小型电热源均可作为输入，因此在低品位热能利用、实验教学和分布式微型动力演示中具有较高参考价值。

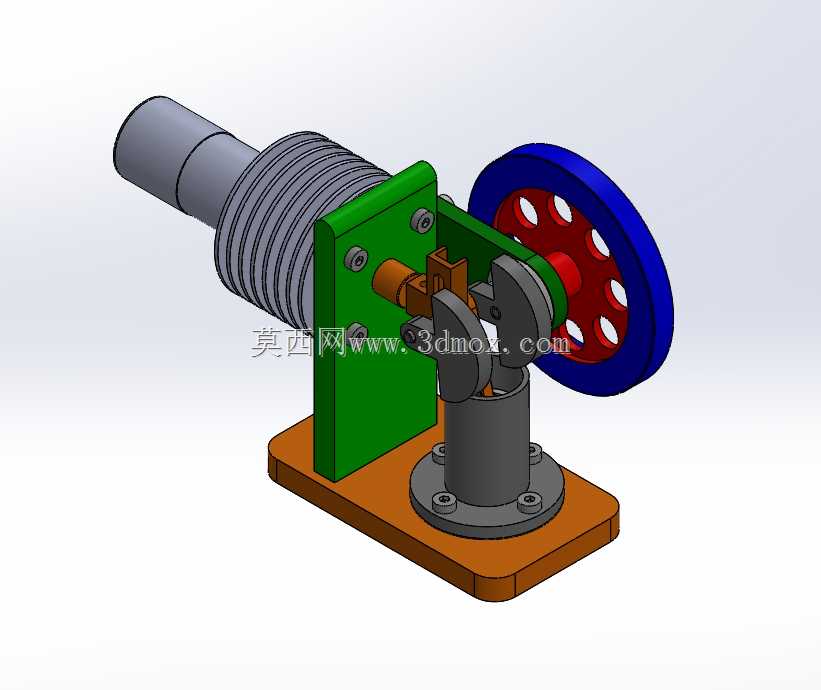

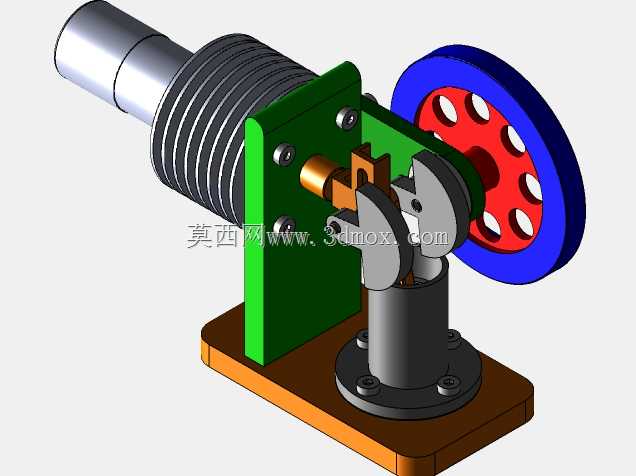

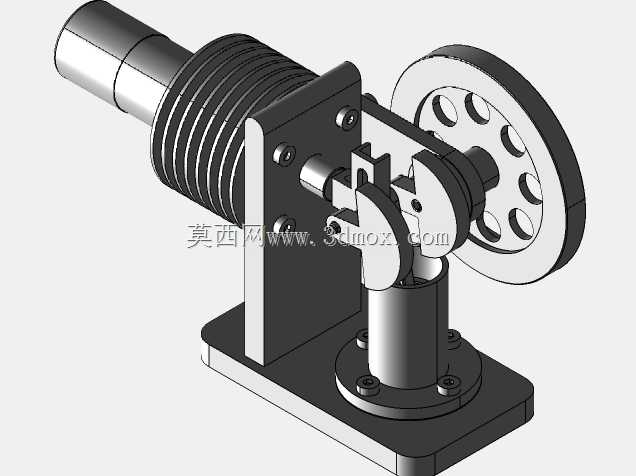

　　从整体布置看，装置采用底板承载、立板支承、缸体横置、飞轮侧置的组合方式。橙色矩形底板作为安装基准，四角预留紧固件位置，可固定在实验台、展示台或机架上；灰色立柱位于底板中部，承担动力输出轴附近的支承任务；绿色竖直支架连接横置气缸与底座，使热端、冷端和传动区保持明确空间分隔。这样的布局一方面让加热区域远离飞轮和连杆运动区域，降低热源对观察人员和周边部件的影响；另一方面便于拆装气缸、调整连杆位置以及检查活塞与轴系的对中情况。

　　气缸外侧的环形肋片是冷端散热的重要结构，肋片沿轴向连续排列，增大了与空气的接触面积，能够强化自然对流换热。实际建模时需要关注肋片间距、肋高和筒体壁厚的协调：肋片过密会增加外形尺寸并使空气流通受阻，肋片过少则冷端温度下降不足，影响温差循环效率。前端圆柱段作为热端换热区域，应与散热段保持足够长度比例，使工质在循环过程中经历清晰的膨胀与压缩相位。缸体与绿色支架之间通过紧固件连接，支架上的孔位需要保证气缸轴线与曲柄回转中心之间的高度关系，否则连杆运动中会出现附加侧向力。

　　动力传递部分由活塞、连杆、曲柄销、偏心轮和飞轮组成。活塞的直线往复运动经连杆转化为曲轴旋转，飞轮安装在输出轴端部，用于储存能量并克服死点，使轴系在一个循环内转速更加平稳。飞轮采用蓝色轮缘、红色轮辐和多圆孔结构，圆孔既减轻质量，又保留较大外缘转动惯量。工程设计中，飞轮惯量不宜盲目增大：惯量过小会导致转速波动明显，甚至在低热能输入下无法越过死点；惯量过大则会提高启动阻力，使低速工况下的响应变差。轮辐孔位应围绕回转中心均匀分布，避免质量偏心引起振动。

　　支承结构体现了小型实验装置的典型思路。中部灰色立柱通过法兰盘与底板连接，法兰上均布安装孔，便于装配时调整轴系高度和锁紧位置。绿色立板不仅承担气缸固定作用，还为连杆运动提供侧向参照，其板面厚度需要满足抗弯要求，防止活塞推力作用下产生明显变形。底板边缘形状规整，安装边界清晰，适合在三维环境中进行干涉检查和装配模拟。若用于实物制作，底板可选用铝合金或钢板加工，立柱和支架可采用铣削成型，气缸肋片段则可根据加工条件选择车削、铸造或打印后精加工。

　　在功能特性上，该装置突出展示了外燃式热机的基本工作链路：外部热源使热端气体膨胀，活塞推动连杆；飞轮带动机构越过行程端点；冷端肋片释放热量，工质收缩并完成回程。各部件之间的运动关系直观，适合拆解分析相位配合、曲柄转角、连杆摆角和飞轮储能作用。模型中颜色分区明确，气缸、支架、底座、飞轮、立柱和传动件分别采用不同材质外观，便于在结构评审时识别零件层级和装配关系。

　　设计此类装置时，应首先确定气缸轴线、曲轴中心和底板安装面之间的相对位置。热端需要预留供热和隔热空间，冷端肋片周围应保留空气流通间隙；飞轮外侧要留出旋转安全距离，不能与支架、底板或外部防护罩发生干涉；连杆运动平面内应避免螺栓、管线等零件进入摆扫范围。底板上的固定孔既要满足装夹强度，也要考虑实验台重复定位。若后期增加温度传感器、转速测量或制动负载，还可在立柱、飞轮附近和热端位置预留小安装面，使演示装置扩展为数据采集实验台。

　　从应用场景看，该结构既可作为职业院校和高校机械、能源课程的演示教具，也可作为创客项目、小型余热回收验证和外燃机原理样机的结构参考。三维建模过程中可据此继续校核运动行程、零件间隙、支承刚度、热端安全距离和装配顺序，尤其需要检查连杆在极限转角处是否与立板、气缸法兰或飞轮轮辐相碰。整体结构简洁、运动链路完整、零件分区清楚，能够较真实地反映斯特林发动机从温差输入到旋转输出的机械实现方式。
