四缸发动机排气歧管结构三维数模

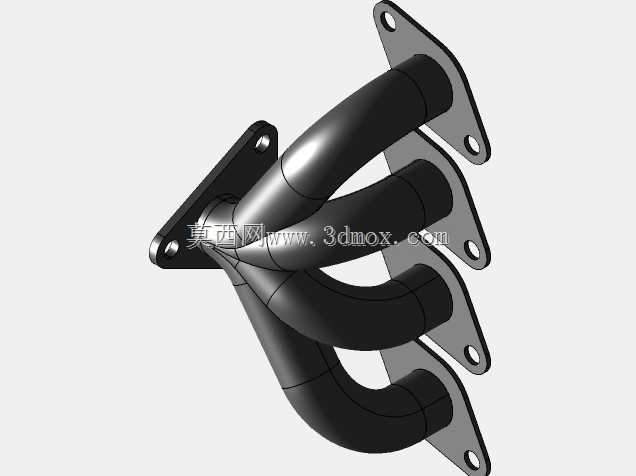

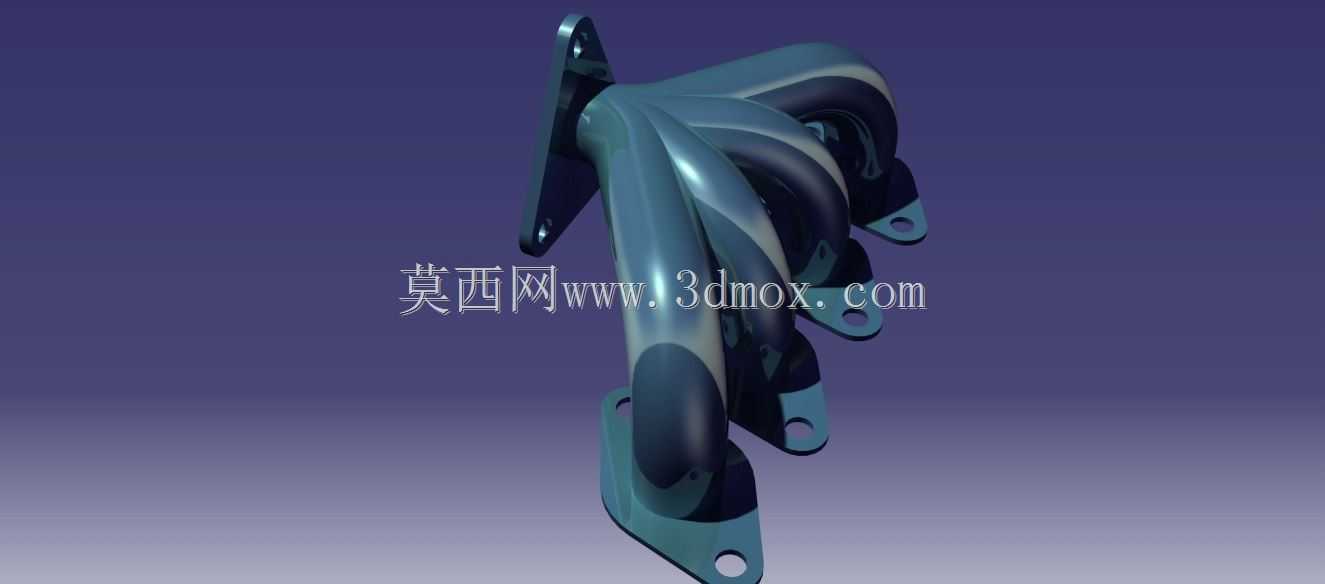

　　这套排气歧管数模对应直列四缸内燃机的排气汇集段，整体采用等长弯管走向布局，四根独立支管从气缸盖侧的排气接口引出，经过多段空间弯折后逐步收拢，最终汇入公共排气出口法兰，下游可直接对接三元催化器、涡轮增压器涡壳或者前排气管路。在整车动力总成布置场景里，排气歧管是发动机舱热管理与排气背压控制的核心零件，既要把四个气缸做功后排出的高温废气顺畅导出，还要避免各缸排气脉冲互相干扰，直接影响发动机的充气效率、低速扭矩输出与排放表现。

　　从结构细节来看，模型完整还原了进气侧的安装法兰板，法兰上预留了对应缸盖排气道的四个通孔与螺栓过孔，安装面贴合缸盖排气侧端面，装配时需在结合面加装耐高温密封垫，通过螺栓压紧实现高温高压废气的密封，防止排气泄漏引发舱内热害。四根支管的管壁采用均匀壁厚设计，弯管段全部做了顺滑的空间圆弧过渡，没有出现急弯、截面突变或者局部褶皱，这种走向设计可以降低废气流动阻力，减少排气滞留，同时让各缸排气到达汇合腔的路径长度尽可能趋近一致，削弱排气干涉。支管末端汇合后过渡到出口连接法兰，法兰上同样设置了安装孔位，用于和后级排气部件紧固对接，法兰端面的加工余量在数模中也预留出了合理的平面区域，方便后续工艺阶段标注铣削要求。

　　建模过程中优先保证了管路中心线的空间走向合理性，每一段弯管的曲率半径都参考量产排气歧管的设计规范设定，避免弯曲半径过小导致成型时管壁出现过度减薄、开裂，不管是采用铸铁铸造、不锈钢弯管焊接还是冲压两半壳焊接工艺，这套数模的几何形态都能提供直接的设计参考。支管上分布的多个带孔安装支耳并非冗余结构，这些支耳用于将歧管本体辅助固定在缸体或者发动机附属支架上，分担歧管自身重量与发动机运行时的振动载荷，避免仅靠进出口法兰固定产生悬臂应力，在长期高温交变工况下防止连接松动、焊缝开裂。

　　在安装边界层面，数模的整体外轮廓清晰呈现了歧管在发动机侧方的占用空间，四根支管向外拱起的弯曲弧度避开了缸盖上的气门室罩、火花塞、喷油器线束以及冷却水管路，出口法兰的朝向预留了催化器或者增压器的安装操作空间，法兰螺栓孔的位置与周边零部件保留了足够的扳手操作间隙。工程应用中，这类数模可直接用于动力总成舱的干涉检查：将歧管装配到发动机整机数模中，可校核热态下零件膨胀后与周边橡胶管路、塑料件、线束的安全间隙，提前规避实车试制阶段出现的烤坏管线、装配空间不足问题。针对自然吸气机型，等长支管的布局可以利用排气脉冲的抽吸效应提升气缸扫气效率；针对涡轮增压机型，只需要调整出口法兰的接口尺寸，即可将汇合段对接涡轮箱，紧凑的歧管走向还能缩短废气到达涡轮的路径，降低排气热量损失，提升涡轮响应速度。模型同时兼顾了结构强度与流道性能的平衡，管壁厚度、支耳加强过渡、法兰加厚区域的设计都符合车用发动机排气件的工程设计逻辑，没有出现脱离制造工艺的异形结构，可直接作为排气系统设计、课程测绘、结构参考的基础数模使用。
