负泊松比手性结构变体机翼翼型

　　该翼型结构面向低速飞行器自适应机翼、小型无人机变形翼面及风洞验证件的结构方案设计，核心采用负泊松比手性胞元填充翼段，替代传统翼面内部的肋板、梁架加蒙皮组合，通过胞元受载时的横向扩张特性，让翼段在弦向弯曲或扭转载荷作用下产生连续、平滑的外形变化，无需在翼面布置大量铰接舵面、作动摇臂与分段接缝，既降低翼面气动阻力增量，也能减少舵面缝隙带来的气流分离与噪声问题。

　　从实际使用场景来看，这类变体翼段可适配小型长航时无人机、验证机的自适应升阻调节需求：飞行器在巡航阶段可维持翼型基准弯度，保持较高升阻比；在起降、低速盘旋或需要快速调整姿态时，通过布置在翼根或翼段内部的少量线性作动件牵拉翼段前后缘，手性负泊松比胞元会随牵拉产生协同变形，带动整个翼面平滑改变弯度与局部扭转角，替代传统襟副翼的偏转功能，相比铰接舵面，变形过程中翼面始终保持连续曲面，不会因舵面偏角过大出现气流猝发分离，能有效拓宽低速飞行的失速迎角范围。

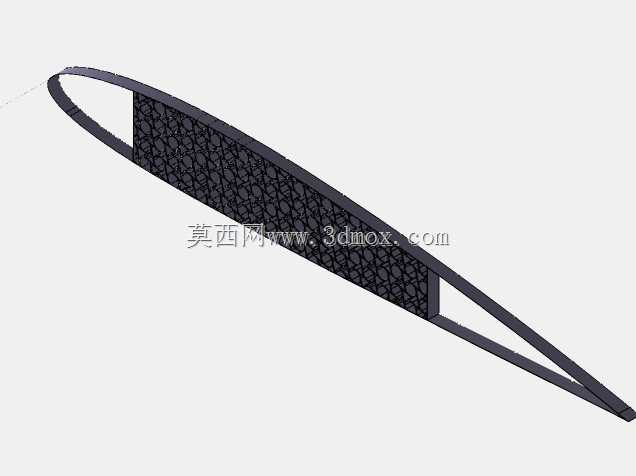

　　结构设计上，翼型基准选用NACA2414低速层流翼型，该翼型本身具备适中的相对厚度与弯度，内部预留的填充空间刚好可以布置周期性排布的手性负泊松比胞元：胞元采用内凹环形节点加连接韧带的手性拓扑形式，所有韧带壁厚、节点环直径保持统一参数，在三维建模阶段先完成单胞的参数化草图绘制，沿翼展方向、弦向按照翼型内部型面的边界做阵列裁剪，靠近翼型前缘、后缘的胞元会随型面收窄自动截断，保证填充结构完全贴合翼型内外轮廓，不会出现突出翼面或与蒙皮干涉的问题。翼段前后缘保留连续的实心缘条，前缘缘条维持翼型头部的圆弧外形，承担飞行中的正面气动载荷，后缘缘条做薄型收窄处理，作为变形牵拉的受力端点，整个填充胞元与上下薄蒙皮、前后缘条整合为一体化结构，既可以采用3D打印工艺一体成型制作验证件，也可将胞元作为夹芯层，外部复材蒙皮共固化成型，大幅减少传统机翼的零件数量与装配工序。

　　受力特性层面，负泊松比手性结构的核心优势在于面内拉压时的特殊变形响应：常规蜂窝材料受拉伸时横向会收缩，而该手性胞元受弦向牵拉时，环形节点会发生旋转，带动连接韧带向外侧展开，让翼段垂直于牵拉方向的厚度反而出现小幅增加，这一特性让翼面弯度改变时，蒙皮始终保持张紧状态，不会因翼面弯折出现蒙皮凹陷、褶皱，避免褶皱破坏气动外形。同时周期性胞元具备均匀的变形能力，整个翼段从翼根到翼梢可以实现连续的弯度梯度分布，设计人员可通过调整不同区域胞元的韧带壁厚、节点环直径，定制翼展方向的变形刚度分布：靠近翼根区域胞元壁厚适当加大，承担更大的气动弯矩，靠近翼梢区域胞元壁厚减薄，用更小的作动力即可获得足够的翼梢扭转量，兼顾结构承载能力与变形驱动效率。

　　安装边界方面，该翼段为等弦长矩形直翼段，翼型弦长、翼展长度可根据验证机的安装接口做参数化调整，翼根端面预留标准对接平面，可直接与机身侧部的翼身连接接头、作动器安装座配合，翼段内部沿翼展方向预留贯通的走线通道，可布置变形作动的牵拉钢索或小型推杆，不需要在胞元结构上额外大量开孔破坏承载路径。翼型上下表面型面严格遵循NACA2414的坐标曲线，基准状态下翼型最大厚度位于弦长30%位置，相对厚度14%，内部填充胞元的最小壁厚满足常规增材制造的工艺成型要求，不会出现壁厚过薄导致的打印成型失败问题。

　　在工程验证环节，该结构可直接用于风洞试验件的快速试制：一体打印的翼段无需装配，表面简单打磨后即可粘贴测压管路，对比传统铰接舵面翼段，该变体翼在不同弯度状态下的翼面压力分布更平缓，低速大迎角下的升力线斜率更高，阻力增量更小。结构维护层面，由于取消了大量铰接转轴、摇臂与缝隙，翼面内部没有多余的活动摩擦副，长期使用过程中不存在舵面铰接点磨损、间隙增大导致的操纵精度下降问题，夹芯式的胞元结构同时具备良好的吸能特性，在发生轻微地面碰撞或着陆冲击时，胞元的塑性变形可以吸收冲击能量，避免翼面整体发生断裂破坏，提升小型飞行器野外起降的结构容错能力。建模过程中所有型面均保持连续拓扑，变形仿真阶段可直接对周期胞元施加周期性边界条件，快速计算不同作动位移下的翼面外形变化与应力分布，为后续变体翼的参数优化、工艺试制提供完整的结构数模基础。
