方程式赛车钢管车架与乘员座椅总成

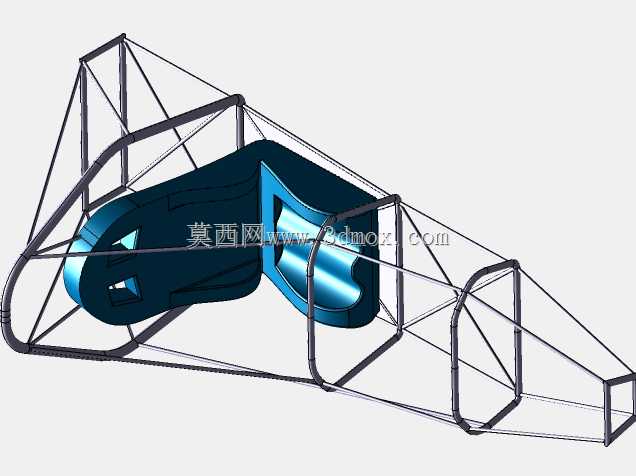

　　该三维结构围绕方程式赛车底盘与乘员座椅总成展开，主体采用空间钢管桁架形式，将驾驶舱、前部碰撞吸能区、侧边防撞区域、后部动力总成安装边界以及座椅安装姿态整合在同一骨架体系中。模型在结构表达上突出管材之间的空间交汇关系，前舱以多组斜撑形成锥形传力路径，侧向通过连续杆件把轮边载荷、悬架支点载荷和座椅约束载荷向主环及后部框架传递，适合用于赛车底盘方案校核、人机布置讨论以及焊接工装前期规划。

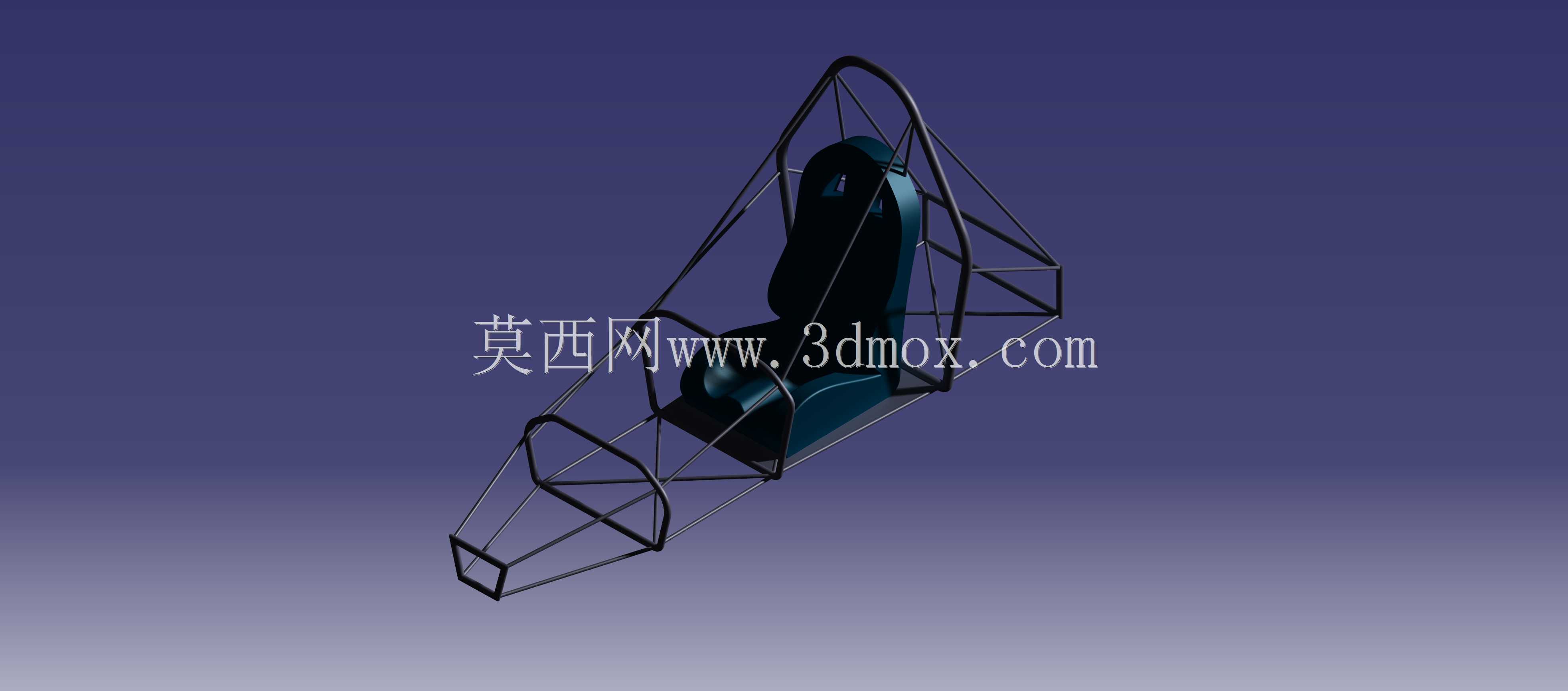

　　从实际用途看，这类底盘常见于学生方程式、小型赛道原型车和轻量化单座车辆开发。车架不仅承担乘员保护功能，还要为悬架硬点、转向系统、制动踏板、安全带锚点、动力单元及车身覆盖件提供安装基准。模型中座椅被布置在车架中央偏后位置，靠背角度明显后倾，符合低风阻驾驶姿态和低重心布置需求。座椅轮廓与侧边防撞杆、主防滚环之间保留了乘员穿戴头盔和多点式安全带后的活动边界，便于在总布置阶段检查肩部、肘部、头盔与钢管之间的安全间隙。

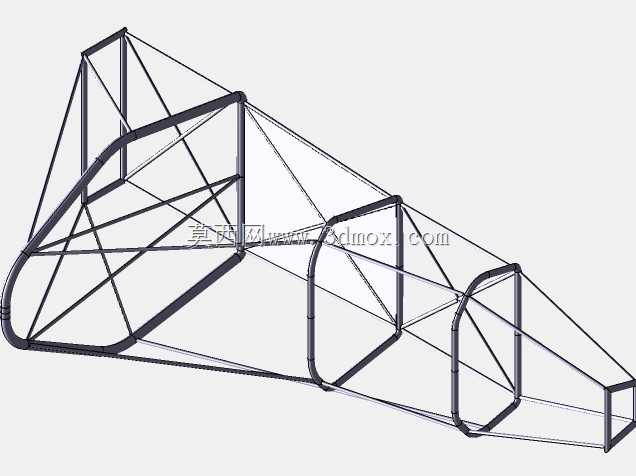

　　设计思路上，空间桁架并非单纯追求杆件数量，而是通过三角形稳定结构把复杂载荷分解为轴向拉压。前部较细长的管架用于形成鼻锥和前悬架安装区域，碰撞时可通过有序变形吸收能量；驾驶舱周围杆件截面布置更密集，主环、侧边防撞结构和座椅背部支撑共同构成乘员生存空间；后部框架则兼顾发动机、变速器或驱动模块的安装，需要在扭转刚度、维修可达性和整车重量之间取得平衡。三维建模时，各管材中心线应准确相交，节点处保留焊接装配余量，避免出现名义相交而实际无法施焊的情况。

　　外形尺寸与安装边界方面，底盘整体呈低趴狭长形态，前端收窄以适应导流罩和前轮转向空间，中部宽度围绕座椅和人体侧向尺寸展开，后部根据动力系统布置预留支撑面。座椅底部与车架横梁之间需要考虑滑轨或固定支架高度，靠背后方应留出安全带肩带导向和防火隔板位置。车架外侧到车身覆盖件之间需预留线束、油管、制动管路及拆卸工具空间；悬架安装耳片、踏板安装板、转向柱固定点等局部结构应在骨架模型中同步体现，否则后续装配容易出现杆件与操作机构干涉。

　　在工程应用中，该模型可作为底盘结构评审的直观载体：设计人员能够沿管架检查力流是否连续，装配人员可据此判断钢管拼焊顺序，赛事规则核查人员也能快速识别主环、侧边防撞、座舱开口和座椅锚点的相对位置。对于人机工程校核，座椅H点、脚踏区域、方向盘位置和视野方向应与车架坐标统一，确保驾驶姿态不是孤立造型，而是与悬架、转向、动力和安全结构协同确定。

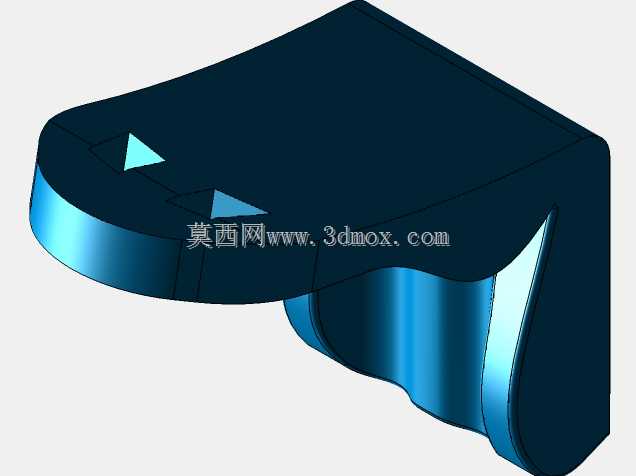

　　表面处理层面，钢管车架在完成焊接后通常需要进行坡口打磨、焊缝检查、喷砂清理和防腐涂装；模型中对杆件表面、座椅包覆形态和安装节点的表达，可用于后续渲染展示、工艺交底和装配说明。座椅本身除了满足乘坐外形，还需与六点式安全带、座椅底板、侧向支撑和头部保护区域配合，不能只按外观曲面处理。

　　总体来看，该总成把方程式赛车最核心的承载框架与人机界面集中呈现：钢管桁架负责刚度、强度和碰撞传力，座椅负责乘员定位与操控姿态，二者通过精确的安装点和空间边界形成完整底盘基础。后续细化时，可在现有骨架上继续补充悬架摇臂、推杆、轮边、转向机、踏板盒、防火墙和车身面板，使模型从概念结构逐步过渡到可用于工程分析、焊接夹具设计和整车装配的详细数字样机。
