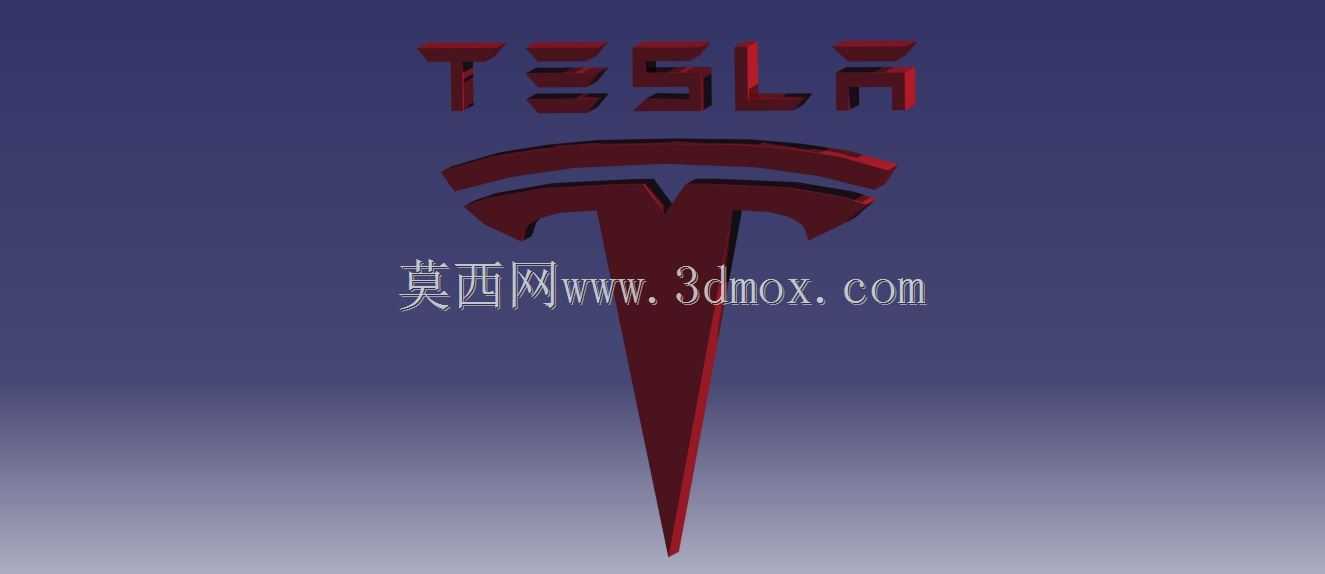

特斯拉品牌标识立体造型结构设计

　　车标作为整车外观视觉体系里辨识度最高的小型外饰构件，看似只是平面图案的立体化呈现，实际从三维结构落地到实车装配、展陈布置、周边衍生开发全流程，都有明确的工程约束，这套特斯拉品牌标识的立体造型，完整还原了品牌标志性的T形盾标特征，同时把平面LOGO的线条逻辑转化为可加工、可装配的实体结构，能直接对接车标量产、展台标识制作、品牌周边摆件开发等多个场景的设计需求。

　　从结构设计的底层逻辑来看，这款标识没有直接把平面矢量图做简单拉伸增厚，而是先梳理了品牌标识的线条权重：上方横向延展的弧形翼段、中部收窄的竖向尖锥主体，所有轮廓转角都做了梯度倒角处理，既保留了原图锐利的科技感视觉特质，又避免了纯尖锐棱边在加工、安装、使用过程中出现的应力集中问题——如果是采用ABS注塑做量产车标，尖角位置注塑时容易出现缺胶、应力发白，后期受外力磕碰也极易崩缺；如果是采用亚克力切割、金属铣削做展陈大字标，尖锐刃口在搬运、安装时很容易划伤作业人员，也会在清洁维护时积留污渍难以擦拭。建模过程中特意给所有外轮廓棱边设置了0.3-1.2mm不等的过渡圆角，根据棱边所在位置的视觉权重调整圆角大小：标识最外侧的轮廓边圆角偏大，兼顾加工安全性和触感舒适度，标识内部的字符凹槽棱边圆角偏小，最大程度保留原LOGO的线条锐利度，不会因为倒角过大让图案显得臃肿模糊。

　　针对不同的落地场景，这套立体标识预留了两类安装边界结构：面向整车前格栅、尾门装配的车载版本，标识背部做了平整的安装基准面，基准面上预设了3M胶粘贴的定位凹槽，同时在左右两个翼段的隐藏位置预留了两个φ2.5mm的热熔柱安装孔，既可以通过背胶直接粘贴在车身钣金、饰板表面，也可以通过热熔柱穿过车标安装底座的预开孔，热融后实现机械锁止，避免车辆长期行驶在颠簸路面、经过高压水枪洗车时出现车标脱落、移位的问题。安装基准面和标识正面造型的平行度控制在0.2mm以内，粘贴后不会出现一侧翘边、缝隙不均的问题，标识和车身安装面之间预留了0.8mm的溢胶槽，背胶受压溢出的余胶会流入槽内，不会从车标边缘挤出来污染车身漆面。面向展厅背景墙、展会展台、品牌文创摆件的大尺寸版本，背部额外设计了隐藏式的挂装卡槽和螺柱安装位，既可以通过挂槽卡在墙面预先固定的挂钉上实现快速装拆，也可以通过M4螺柱配合螺母锁紧在背景板的龙骨上，大尺寸标识的内部还做了轻量化的网格加强筋，在保证整体结构刚性、不会因为大尺寸自重出现中部弯曲变形的前提下，把整体重量控制在同尺寸实心造型的30%左右，降低墙面挂载的承重负荷，也方便现场作业人员搬运安装。

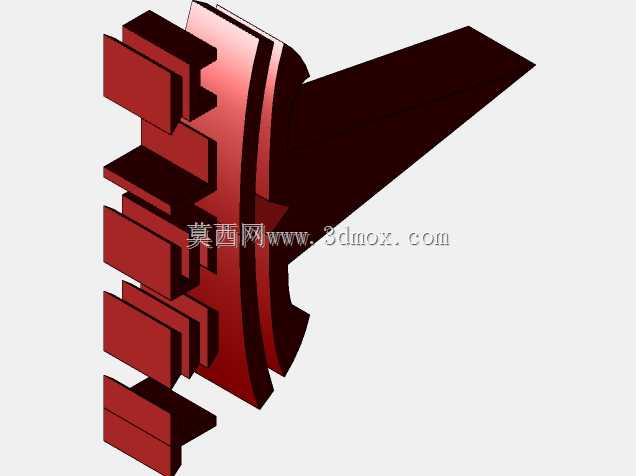

　　造型细节上，标识正面的字符凸起高度和T形主标的凸起高度做了分层设计：主T形标识的凸起厚度为8mm，上方TESLA字符的凸起厚度为5mm，两层造型之间形成自然的高度差，光线照射时会形成错落的阴影层次，不管是做亮面镀铬、哑光金属、烤漆红还是透明亚克力的表面处理，都能呈现出足够的立体层次感，不会因为所有造型面处于同一高度，让视觉效果显得扁平呆板。标识的所有造型面都做了拔模角度处理，面向注塑量产的版本拔模角度设置为1.5°，方便模具开模时顺利顶出，不会出现拉伤表面的问题；面向CNC铣削加工的版本，所有内侧凹槽的最小圆角设置为R1.5mm，匹配常规加工刀具的半径，不需要使用特殊的微小径刀具就能完成全部加工，有效控制加工成本和加工周期。

　　在实际工程应用里，这类品牌标识三维模型不光用于车标本身的生产，还可以直接导入整车外饰装配总成做干涉检查：在新车改款设计前格栅、尾门饰板的时候，直接把这款立体车标装配到整车数模的对应位置，检查车标和周边雷达、摄像头、饰板分缝的间隙是否满足设计要求，避免车标凸起位置遮挡毫米波雷达的信号发射路径，或是和相邻饰件在热胀冷缩时出现摩擦干涉。同时这套数模也可以直接用于品牌展陈道具的开发、文创产品的3D打印打样，不需要设计人员重新对照平面LOGO描线建模，有效缩短从设计方案到实物落地的周期，结构细节全部符合常规塑胶、金属加工的工艺要求，不需要做额外的结构返工就能对接生产环节。
