内燃机活塞头精密三维结构设计

　　活塞头是内燃机曲柄连杆机构中直接承接燃烧做功压力的核心运动部件，整套三维结构围绕往复式动力设备的实际运行工况搭建，在车用汽油机、中小型柴油机、固定式动力机组以及工程机械动力舱内都属于决定燃烧效率与运行可靠性的关键零件。从整机装配逻辑来看，活塞头布置在气缸套内部，顶面直接暴露在燃烧室高温高压燃气环境中，燃烧冲程里燃气爆发产生的巨大推力作用在活塞顶面，再通过活塞销传递给连杆，最终驱动曲轴旋转完成动力输出，整套零件需要在每秒数十次的高频往复运动中，同时承受热负荷、机械冲击与侧向挤压力。

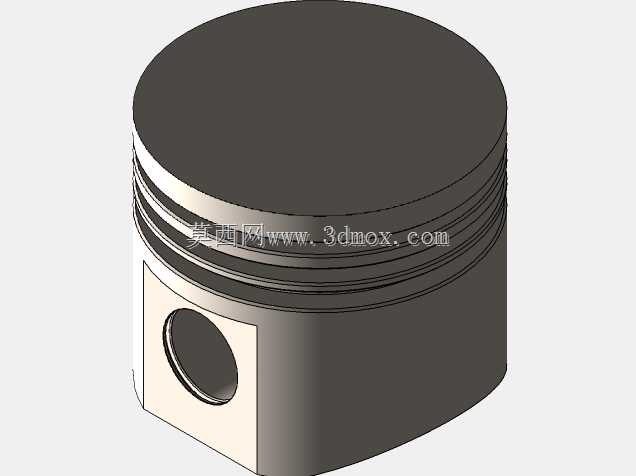

　　建模过程中首先梳理的是活塞的外形边界：整体为带顶部封闭的圆柱回转体，外圆直径严格匹配对应气缸套的内径尺寸，预留出设计要求的配缸间隙，避免热态工况下活塞受热膨胀出现拉缸、卡滞故障。活塞头部外圆加工有多道平行环槽，环槽的轴向宽度、槽底直径以及槽间岸部的厚度都按照活塞环的装配尺寸设计，最靠近顶面的环槽用于安装气环，密封燃烧室高压燃气，防止燃气窜入曲轴箱；下方环槽搭配油环，负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧。环槽的槽口边缘做了细微的倒角处理，既方便活塞环装配时卡入，也能减少环件在高频往复运动中与槽棱的应力集中磨损。

　　活塞裙部是导向与承载侧向力的核心区域，圆柱外圆在工作中与气缸壁持续贴合，活塞往复换向时，连杆摆动产生的侧向推力全部通过裙部传递到缸壁，建模时裙部的长度尺寸经过匹配，保证活塞在上下止点全行程内都有足够的导向接触面积，避免运动过程中出现摆头、敲缸异响。裙部一侧开设贯通的活塞销孔，销孔轴线与活塞圆柱轴线垂直相交，孔位的中心高度严格对应连杆小头的安装尺寸，销孔内部加工有用于安装卡环的限位槽，装入活塞销后通过两端卡环限制销的轴向窜动，防止销端脱出刮蹭气缸内壁。销孔周边的裙部金属做了局部加厚处理，模拟实际铸件的补强结构，因为做功瞬间燃气压力通过销座传递到活塞销，销孔周边是整只活塞机械应力最高的区域，加厚补强可以分散应力，避免长期交变载荷下出现销座开裂。

　　从热设计的角度考量，活塞顶面直接接触两千开尔文级别的燃烧燃气，热量从顶面向环槽、裙部逐步传递，通过活塞环传导到气缸壁再由冷却系统带走，建模时顶部壁厚、环岸厚度的取值都兼顾了热传导路径与结构强度，既不会因壁厚过大导致活塞整体重量超标、往复惯性力激增，也不会因壁厚过薄造成顶面热变形、烧蚀穿孔。活塞整体的质量分布经过对称校核，销孔两侧的金属质量基本对等，保证往复运动的动平衡，降低曲轴高速旋转时的附加振动。

　　在整机装配校验环节，三维模型可以直接导入动力总成装配体，模拟活塞在气缸内的全行程运动：检查活塞在上止点时顶面与气缸盖燃烧室的避让间隙，确认不会和气门、喷油器发生运动干涉；检查活塞下行到下止点时，裙部下端不会碰撞曲轴平衡重；同时核对活塞环开口在缸套内的运动空间，确认环件不会在行程中脱出环槽。对于结构设计从业者而言，该模型完整还原了活塞从承压顶面、密封环槽、导向裙部到销座连接的全部功能结构，没有多余的装饰特征，每一处几何形状都对应实际零件的加工工艺与装配需求，可直接用于内燃机原理演示、零部件结构教学、动力总成选型匹配以及改装件的结构参考，帮助设计人员快速理解往复式内燃机核心运动件的设计逻辑，在新项目开发时快速完成活塞类零件的结构选型与尺寸校核，减少前期方案阶段的重复建模工作量。
