双立板槽型限位支撑基座结构

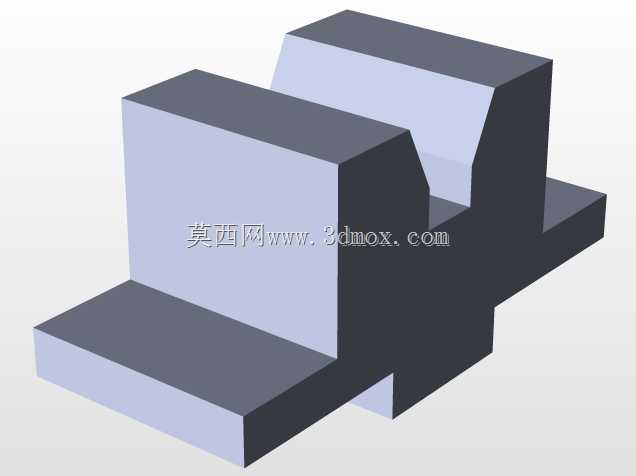

　　该零件为典型的槽型限位支撑基座，整体采用底部一体式承载底板搭配两侧对称直立挡边的结构形式，两块直立挡边之间预留出规整的通槽空间，可直接容纳对应厚度的滑动件、导向板或者工装载具的凸缘部分，在自动化生产线的工位定位、小型工装夹具的基体搭建、直线导向机构的端部止挡场景中都有广泛应用。从实际装配逻辑来看，底部底板向前后两侧延伸出平整的安装搭接面，安装时可直接将底板贴合在设备安装台面或者型材框架的基准面上，通过底板预留的紧固点位完成锁附，不需要额外加工适配垫块，两侧直立挡边的内侧立面为核心工作接触面，立面与底板顶面保持严格垂直，当被约束工件嵌入槽内后，两个相对的立面可以同时限制工件沿槽宽方向的窜动，底板顶面则承担工件的竖向承载，

　　三者配合形成稳定的三面定位约束。设计过程中特意在直立挡边的外侧上部做了斜向切角处理，并未采用直角直壁的粗放造型，这一处理首先规避了挡边上部与周边其他运动部件发生运动干涉的风险，在排布密集的工装工位中，相邻机构的摆臂、压头动作时不会和挡边尖角发生磕碰；其次斜切面去除了挡边上部的冗余材料，在不削弱槽口内侧工作区域结构强度的前提下，降低了零件整体自重，对于需要随滑台往复移动的工位基座来说，减重可以直接降低滑台的负载惯量，提升往复运动的响应速度。零件所有棱边都做了统一的工艺倒角，既消除了铣削加工后残留的锐边毛刺，避免装配调试人员划伤，也能在工件嵌入槽口时起到导向导入作用，即使工件对位存在小幅偏差，倒角斜面也能引导工件顺利滑入槽内，

　　不会出现棱边卡滞的情况。从受力特性分析，两侧直立挡边与底部底板为一体式成型结构，不存在拼接螺栓的连接间隙，当槽内工件受到侧向冲击力时，载荷可以直接从挡边传递到底部底板再分散到整个安装基准面，不会出现分体式装配座常见的连接松动、挡边外张变形问题。在安装边界层面，底板的外伸宽度要大于两侧挡边的外侧间距，保证锁附螺栓的排布空间完全落在底板实体区域内，锁附时螺栓的压紧力不会让底板出现局部翘曲；槽口的宽度尺寸需要和被导向工件的配合宽度预留合理的滑动间隙，间隙过小会出现滑动卡涩，间隙过大则会导致定位精度不足，通常根据工位的定位公差要求选取对应配合等级。这类基座在实际使用中还可以根据需求在挡边侧壁加装紧定螺钉、缓冲垫或者定位销，拓展出快速夹紧、缓冲限位、精准定程的功能，既可以作为独立的限位块单独使用，也可以多个组合拼接成更长的直线导向槽，适配不同长度的滑动工件，结构简单却覆盖了工装搭建里绝大多数的侧向定位与承载需求。
