快插式管路密封锁紧连接结构

　　这套快插连接结构的剖面设计，核心要解决的是现场管路对接时反复拧螺纹、缠生料带、对位找正耗时久的痛点，在净水设备、小型流体管路、气动回路、实验室流体输送工位这类需要频繁拆装维护的场景里，传统螺纹接头每次拆装都要预留扳手操作空间，长期使用还容易出现螺纹滑牙、密封面压偏渗漏的问题，这套结构把对接动作简化为直线推入即可完成锁止，不需要额外旋转操作，哪怕是狭窄机柜内部、管路排布密集的安装位，操作人员单手就能完成对接，大幅降低现场装配和后期维保的操作门槛。

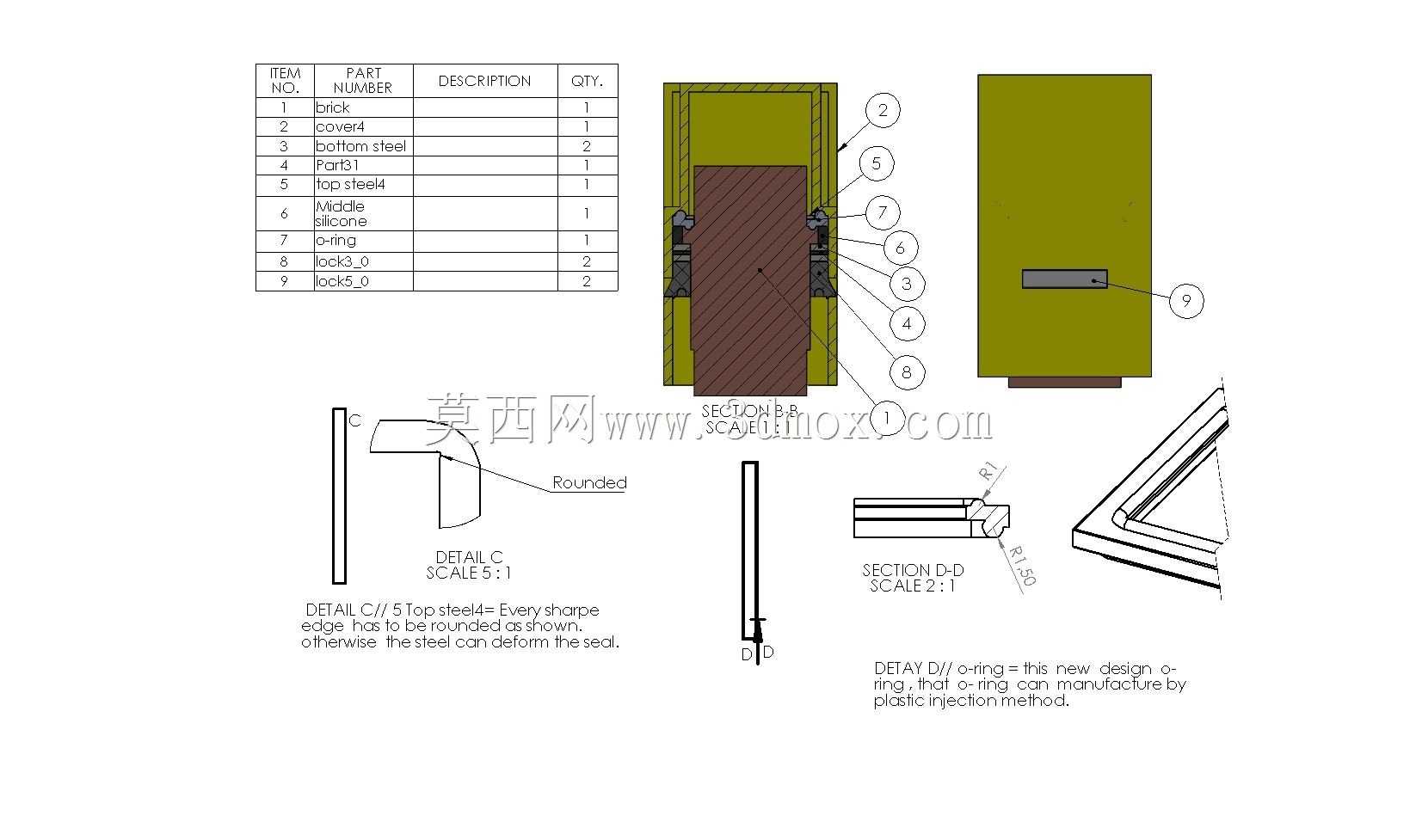

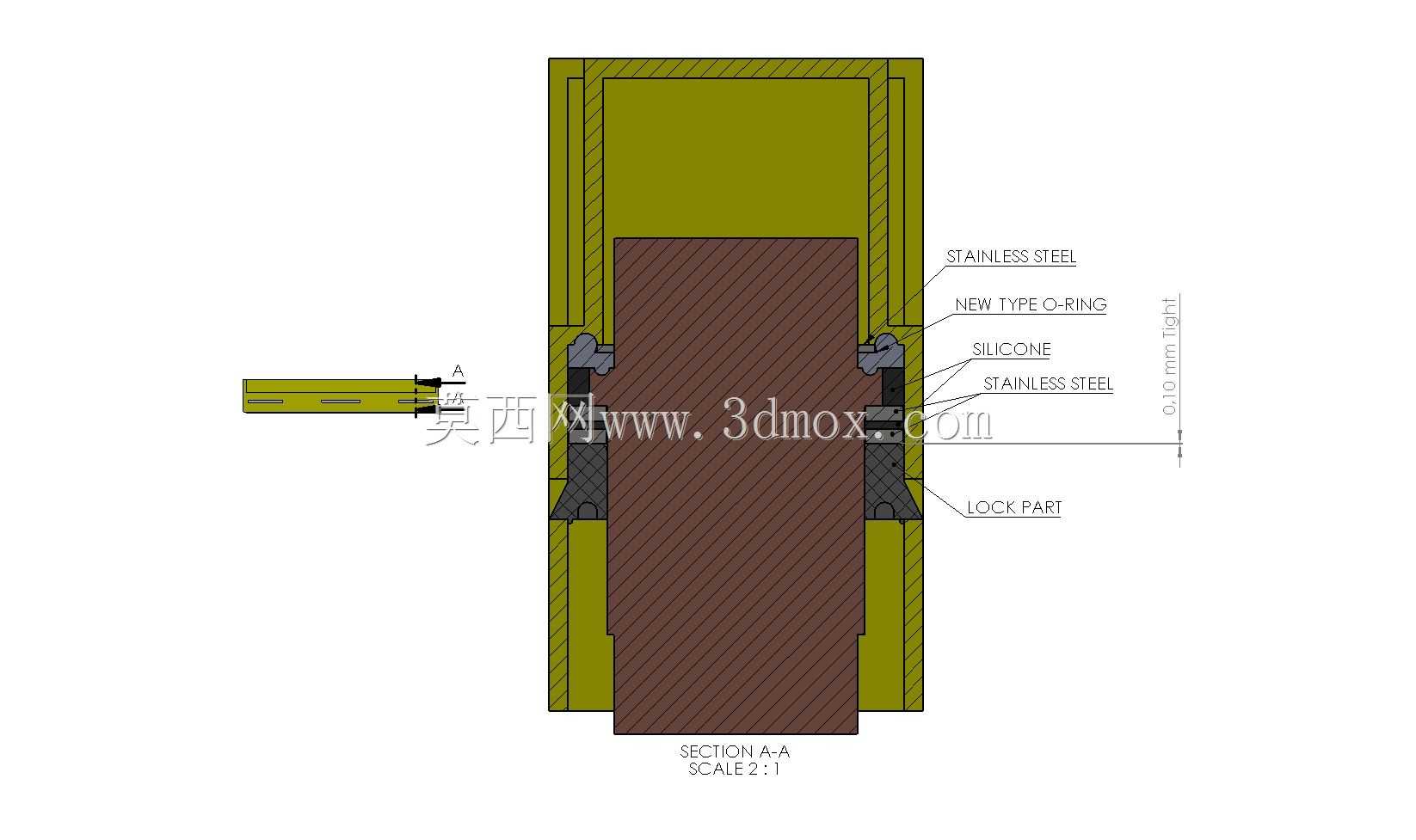

　　从剖面的分层结构能看到整套密封与锁止的逻辑：对接公头沿轴向推入主体内孔后，前端首先接触硅胶材质的密封段，硅胶的邵氏硬度偏低，受压后可以充分填充公头外壁和主体内孔之间的微观间隙，相比传统硬橡胶密封，它对管路外壁的尺寸公差容忍度更高，哪怕公头外圆存在轻微的加工划痕或者小范围尺寸偏差，硅胶层也能通过自身形变补偿间隙，不会出现渗漏。硅胶密封段的前后两侧分别布置了O型圈作为二次密封屏障，两道O型圈分别卡在主体内孔的预置环槽内，公头推入后O型圈被径向压缩，形成两道独立的密封线，哪怕其中一道密封因为长期使用出现轻微老化，另一道依然可以维持密封性能，避免流体外泄。

　　锁止功能由两侧对称布置的锁紧零件实现，锁紧件采用硬质耐磨工程塑料制作，内侧设计有单向止退的卡齿结构，公头推入过程中卡齿会被公头外壁向外撑开，当公头到达预设安装深度后，卡齿在自身弹性作用下回弹卡入公头外壁的定位环槽内，此时如果公头受到向外的拉拔力，卡齿会斜向楔紧在环槽端面，拉拔力越大楔紧力越强，不会出现意外脱开的情况。需要拆卸时，只需要按压接头外侧的解锁压环，压环会把两侧锁紧件向外顶开，让卡齿脱离公头的环槽，就可以直接把公头沿直线拔出，整个拆装过程不需要借助任何工具，操作耗时不到两秒。

　　设计阶段特意把所有密封件和锁紧件都集成在接头主体的内部腔室里，外部没有突出的卡扣或者零散小零件，一方面避免现场搬运、安装过程中磕碰损坏锁止结构，另一方面也防止外部灰尘、水汽进入锁紧机构内部造成卡滞。接头主体的外壁设计有防滑棱边，操作人员插拔时手部不会打滑，哪怕手上沾有水或者少量油污也能稳定施力。从剖面标注的尺寸边界来看，接头的径向最大轮廓尺寸控制得非常紧凑，相邻两个接头并排安装时中心距不需要预留过大空间，在多管路集成的阀岛、分水排上排布时可以大幅缩小整体安装体积，轴向安装深度也经过优化，公头插入后预留的有效配合长度足够承受常规管路内的工作压力，不会因为配合长度过短出现承压时公头被顶出的问题。

　　选材上不同部件的特性匹配也经过考量：和流体接触的主体部分采用耐水、耐常见弱腐蚀介质的硬质塑料，不会像金属接头那样长期通水后出现锈蚀、锈渣污染管路的问题；不锈钢嵌件布置在接头的受力承载位置，提升整体结构的抗拉伸强度，避免塑料主体在管路受拉、受外力弯折时出现断裂；硅胶密封件符合流体接触的卫生要求，用在饮用水管路、洁净流体回路里也不会析出异味或者有害物质。锁紧零件选用的硬质工程塑料具备足够的刚性和抗疲劳性能，经过数百次反复插拔循环后，卡齿的弹性依然可以保持在设计范围内，不会因为反复形变出现断裂或者锁止力衰减。

　　实际装配时，公头管路的端部只需要做简单的倒角引导，推入过程中不会刮伤O型圈和硅胶密封面，不需要在密封件表面额外涂抹润滑脂，避免润滑脂混入流体介质造成污染。整套结构的零件数量很少，除了主体、公头之外，只有两道O型圈、一个硅胶密封套、两个对称锁紧件和一个解锁压环，装配时所有零件都可以沿轴向依次压入主体内孔，不需要复杂的卡扣旋合或者粘接工序，量产组装的效率很高，也方便后期密封件老化之后单独拆换维护，不需要整体更换整个接头，降低长期使用的维护成本。在管路布置存在轻微径向偏移的场景下，密封段的柔性形变还可以补偿小范围的安装同轴度误差，降低对接时的对位精度要求，哪怕是自动化设备上的自动对接工位，也不需要极高的重复定位精度就能完成密封对接，适配自动化产线流体接口自动切换的使用需求。
