桌面级小型三轴数控雕刻铣床结构

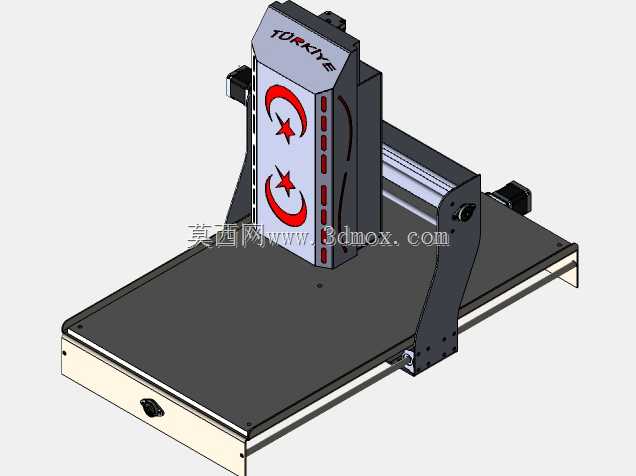

　　这套结构面向小尺寸工件的轻切削加工场景，常见于实验室打样、教学实训、个人工坊以及小型零件试制环节。设备采用台式龙门布局，底部为矩形承载平台，平台上表面作为工件装夹基准，可配合压板、平口钳或简易夹具固定木板、塑料板、铝板、软金属及发泡材料等坯料。龙门横梁跨装在底座两侧的纵向直线导轨上，由端部驱动元件带动沿Y向进给；主轴滑座安装在横梁前侧，可沿横梁长度方向完成X向移动；主轴单元沿竖直立柱完成Z向进给，三个运动轴正交布置，形成典型的笛卡尔加工坐标系，能够完成平面铣削、轮廓切割、开槽、钻孔、浮雕雕刻等工序。

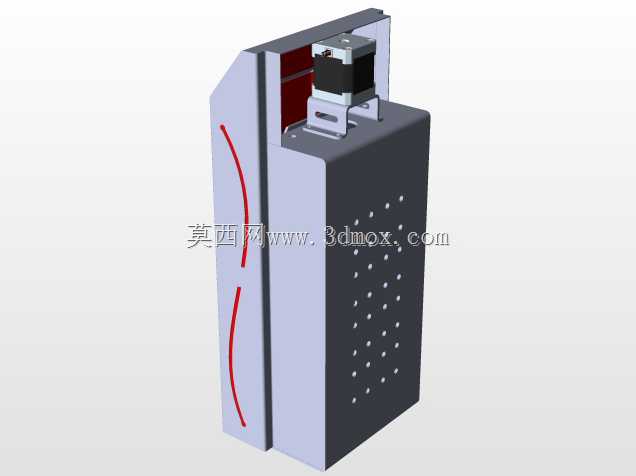

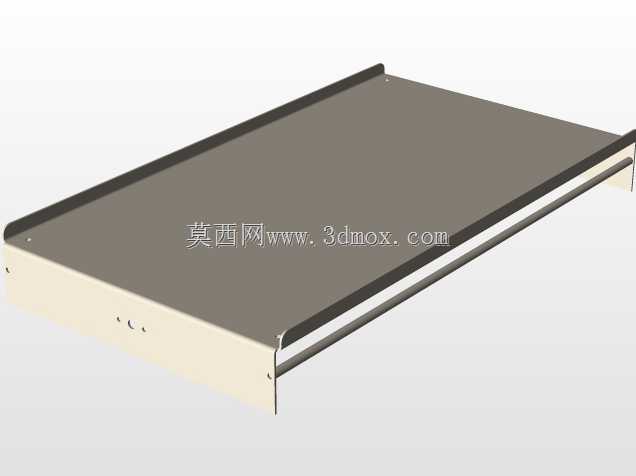

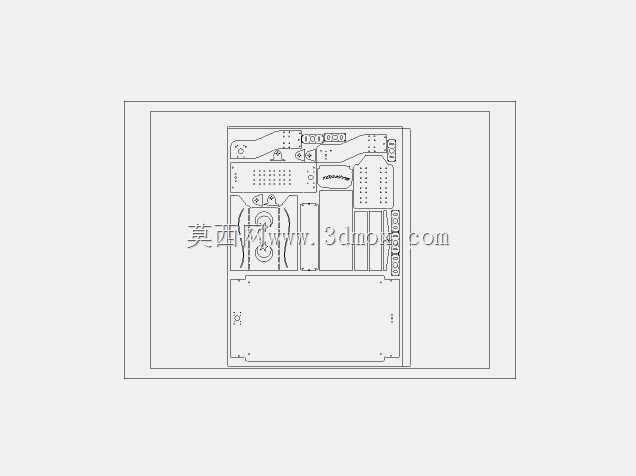

　　从结构设计思路看，底座采用薄板焊接或钣金折弯加内部加强的形式，兼顾刚性与自重控制，底部预留电控安装空间，可容纳驱动控制器、电源模块及接线端子。两侧立板通过螺栓与底座连接，立板上加工有导轨安装面和电机座定位面，装配时需要保证两侧导轨平行度以及横梁运动平面与工作台面的平行关系。横梁承担X向导向和主轴滑座支撑，截面采用箱形或折边加强形式，以减小滑座伸出时的挠曲变形。竖直滑台与主轴夹座相连，主轴夹座预留标准直径安装孔，可适配不同功率的风冷或水冷高速主轴；主轴下端伸出长度根据刀具装夹和安全间隙确定，Z向行程需保证刀具能够抬离工件表面并满足换刀空间。

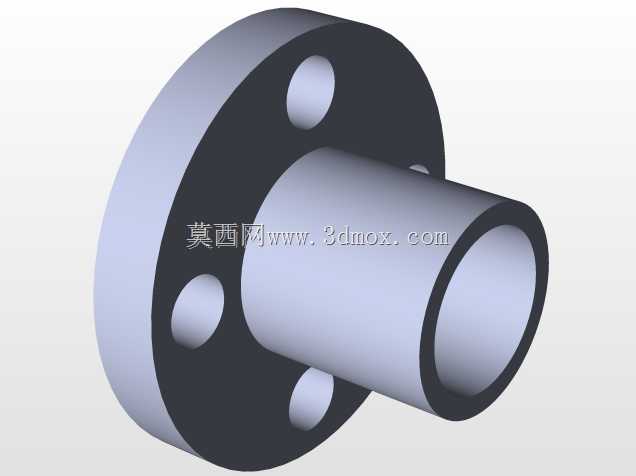

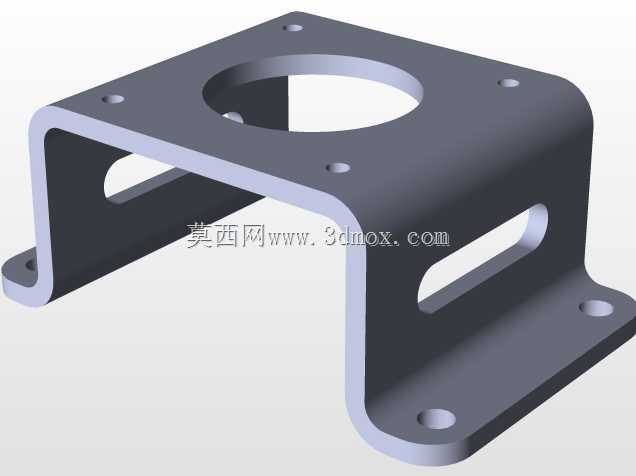

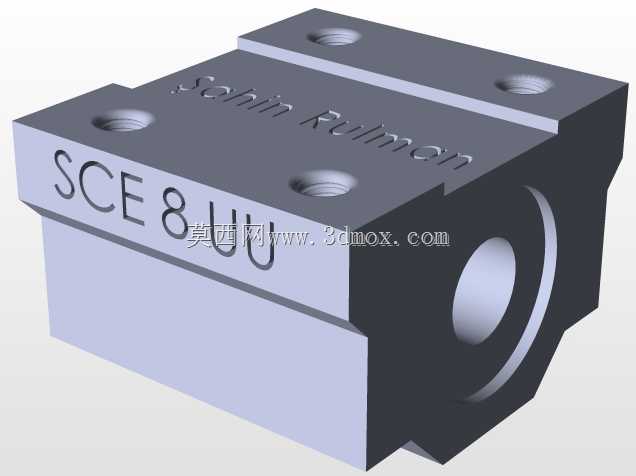

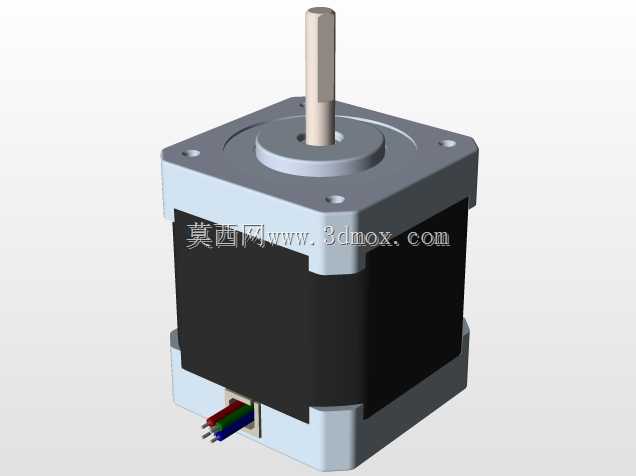

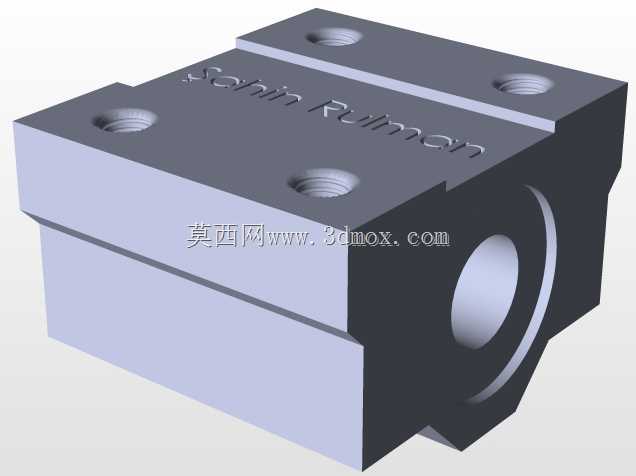

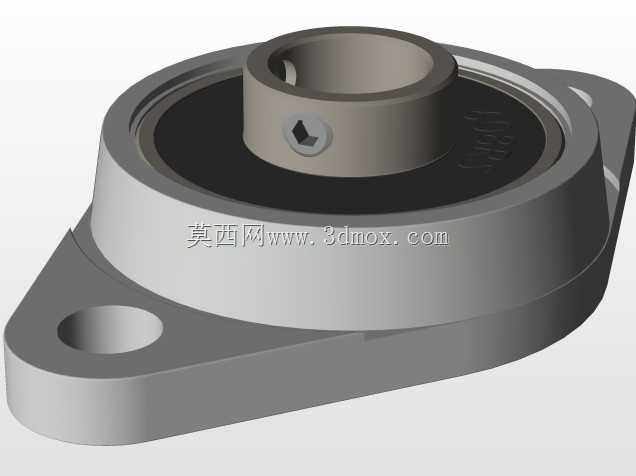

　　传动方面，三个进给轴可采用滚珠丝杠或梯形丝杠配合直线光轴、线性导轨实现导向，丝杠端部通过联轴器与步进或伺服电机连接。电机座采用悬臂或端板固定方式，便于调整同轴度；导轨滑块与运动部件之间通过螺钉锁紧，安装面需要在装配时修配或依靠加工精度保证贴合。限位开关布置在各轴行程两端，用于原点回归和超程保护；拖链沿横梁和底座侧边敷设，保护主轴动力线、控制线及传感器线束，避免往复运动中拉扯磨损。

　　外形与安装边界上，该设备属于桌面型机型，占地面积接近一张标准工作台，底座四周留出电气接口、手轮或操作按钮的安装位置。布置产线或工位时，不仅要考虑机身投影尺寸，还需在正面预留上下料和夹具操作空间，在背面及侧面预留电控箱散热、线束弯折和维护拆卸空间。工作台面的T型槽或固定孔位决定了夹具布置范围，工件尺寸不应超出龙门有效通行宽度，也不能与横梁、主轴外壳发生干涉。Z向空间高度需要结合工件厚度、夹具高度、刀具伸出长度和主轴安全余量共同校核。

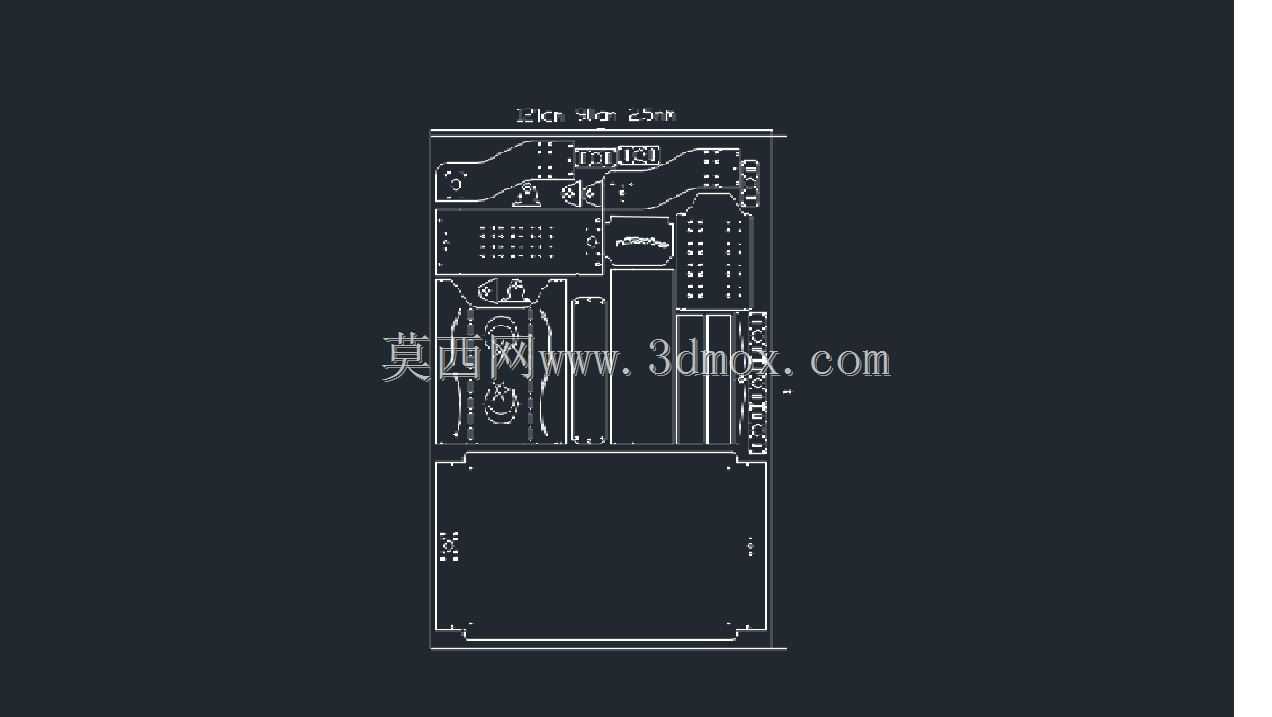

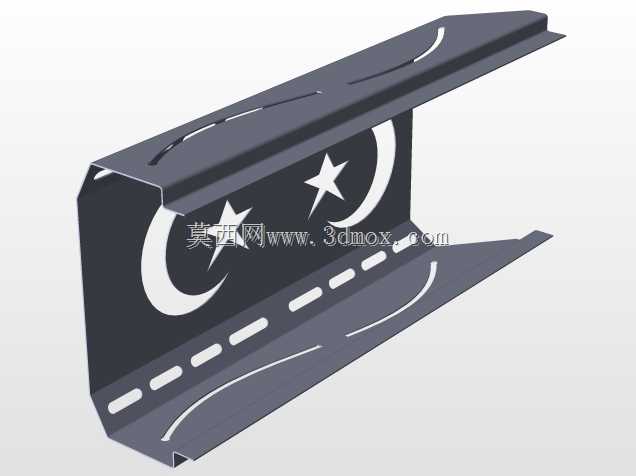

　　实际建模时，机架、滑台、导轨、丝杠、电机、主轴、拖链和紧固件均按装配关系分层表达，关键配合面保留同轴、平行、垂直等约束逻辑。运动件之间设置合理间隙，防止仿真运动时出现干涉；钣金护罩和机架开口则兼顾切屑防护、观察与维护。整体结构强调小行程、高转速、轻载荷的加工特点，适合用于非金属和软质金属的小批量精密切削，也可作为数控运动控制、机械装配和CAM加工教学的实体参考。
