传动设备用渐开线花键阶梯传动轴

　　在中小功率传动箱、变速箱以及需要同轴传递扭矩的机构中，花键轴是连接齿轮、离合器、同步器等回转零件的核心承载件。与普通平键连接相比，花键配合沿圆周方向均匀分布多个受力齿，齿面接触面积大，载荷分布更均匀，在承受交变扭矩、频繁换向以及冲击载荷时，局部应力集中更小，能够在较小的轴径下传递更大扭矩，同时保证配合零件沿轴向滑移时的导向精度。

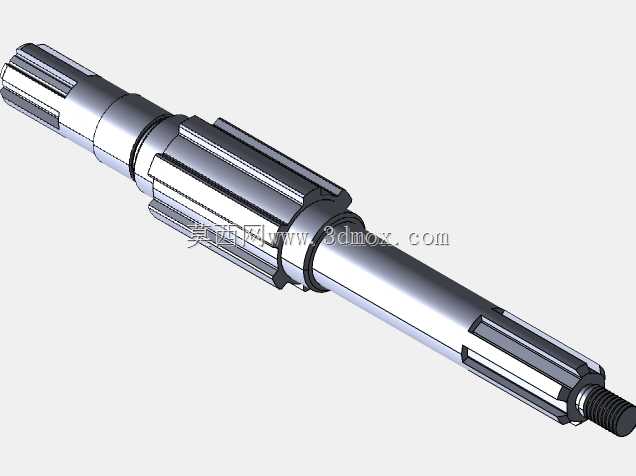

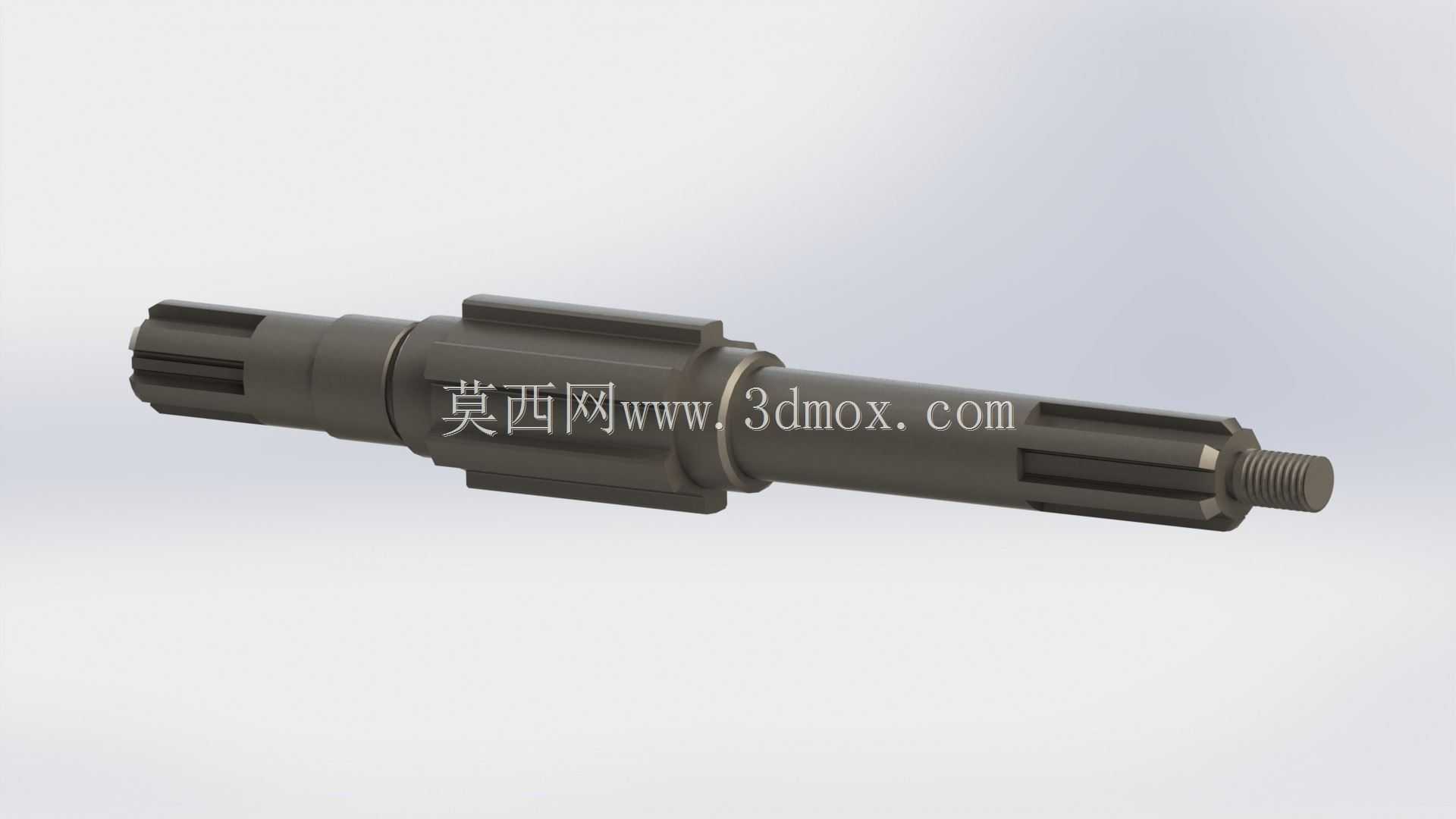

　　从结构上看，该轴采用多段阶梯式布置，各轴段直径根据装配关系、受力状态和加工工艺逐级变化。一端设置外螺纹轴段，用于装配锁紧螺母或挡圈，对轴向安装的齿轮、衬套、轴承内圈进行限位，防止回转零件在振动和载荷波动下发生窜动。螺纹段相邻位置为光滑圆柱轴颈，主要用于安装滚动轴承或轴套，该段表面需要较高的尺寸精度和较低的粗糙度，以保证轴承运转时的同轴度，减小回转偏心带来的振动和噪声。

　　轴身中部布置大直径花键工作段，是整根轴传递扭矩的主要部位。花键齿沿轴向连续分布，既可以与固定齿轮实现周向刚性连接，也可以与滑移齿轮配合，在换挡机构中带动齿轮沿轴向平稳移动，完成不同传动比的切换。花键齿的齿向与轴线保持平行，齿侧间隙经过合理控制：间隙过小会导致滑移件移动卡滞，热胀后甚至出现抱死；间隙过大则会在正反转切换时产生冲击，降低传动平稳性并加速齿面磨损。设计中需要结合配合零件的工作行程、润滑条件以及热处理变形量，确定合适的配合公差。

　　轴的另一端同样设置花键或多棱传力结构，可用于连接输入联轴节、驱动齿轮或其他动力输出部件，使动力从一端输入后，经轴体分配到不同挡位的传动零件上。各阶梯轴肩承担轴向定位作用，轴肩高度根据被定位零件的端面接触面积和承受的轴向力确定，既要保证定位可靠，又要避免轴肩过高导致轴承或齿轮拆卸困难。轴段过渡位置设置圆角，可显著降低阶梯变化处的应力集中，减少轴在长期交变载荷下发生疲劳断裂的风险。

　　实际建模时，需要先依据传动链布置确定各轴段的长度和直径边界。轴向尺寸方面，要逐一核对轴承宽度、齿轮轮毂长度、挡圈厚度、锁紧螺母占用空间以及零件之间的必要间隙，保证装配后所有回转零件不会发生轴向干涉；径向尺寸方面，轴的最大直径需要满足箱体内部安装通道的要求，使轴组件能够从箱体轴承孔顺利装入。花键部分需要明确齿数、模数、压力角以及定心方式，常见的渐开线花键多采用齿侧定心，能够在受力后自动补偿部分制造误差，获得较好的受力均匀性。

　　从使用场景看，这类轴常见于变速箱、分动箱、机床主轴箱以及工业传动装置中。工作时，输入扭矩通过花键齿侧接触传递到齿轮，齿轮再将动力传递给啮合副，轴本身除承受扭转载荷外，还会因齿轮啮合力和轴承支撑反力承受弯曲作用，因此轴径变化和支撑跨距需要结合弯矩分布进行校核。建模过程中保留螺纹、退刀槽、轴肩圆角和花键齿形等细节，能够直接用于装配干涉检查、滑移行程验证以及加工工艺讨论，也可为后续工程图中尺寸标注、公差配合和热处理要求的制定提供完整结构依据。
