异形盘状带键槽传动机器凸轮

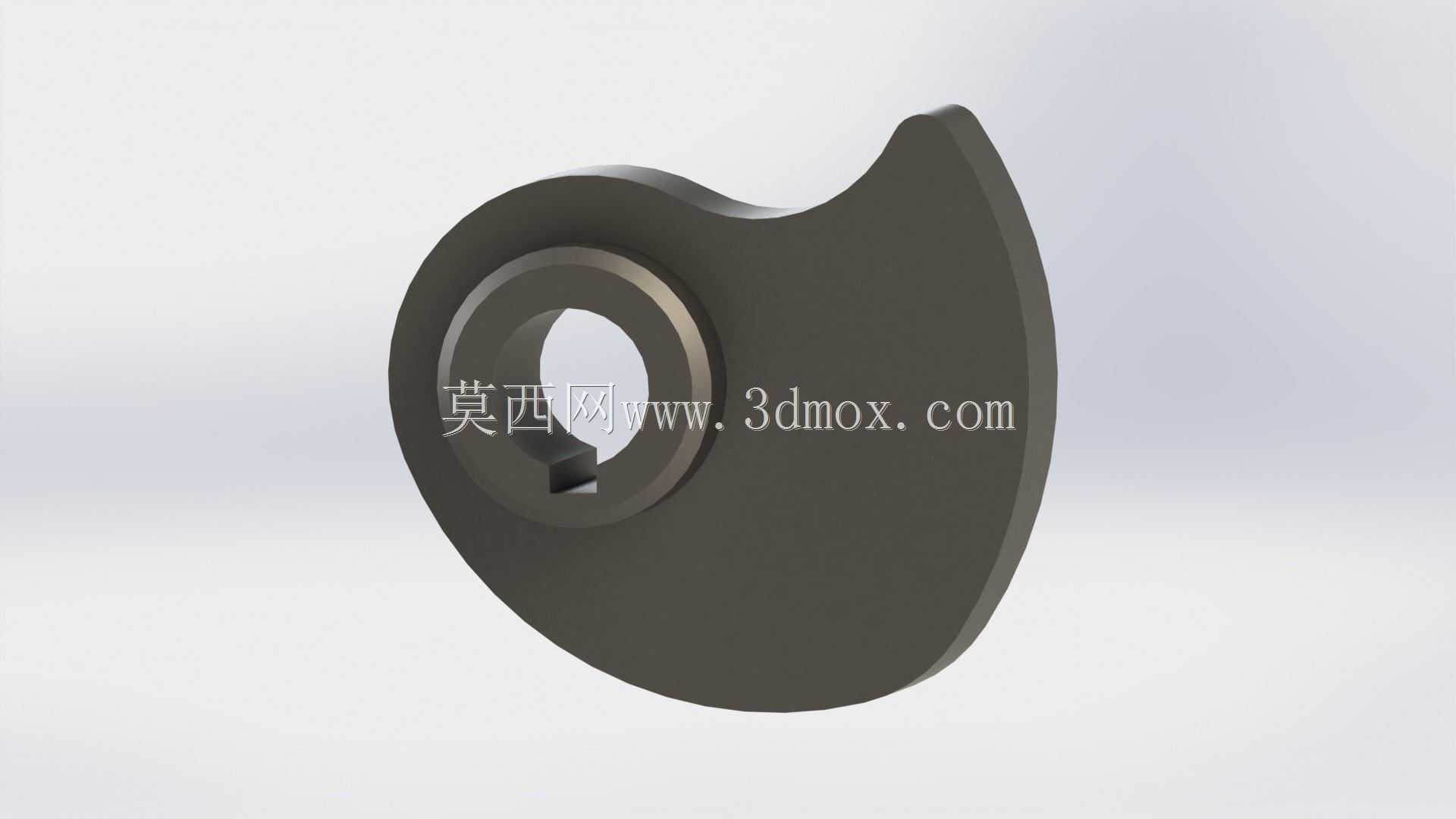

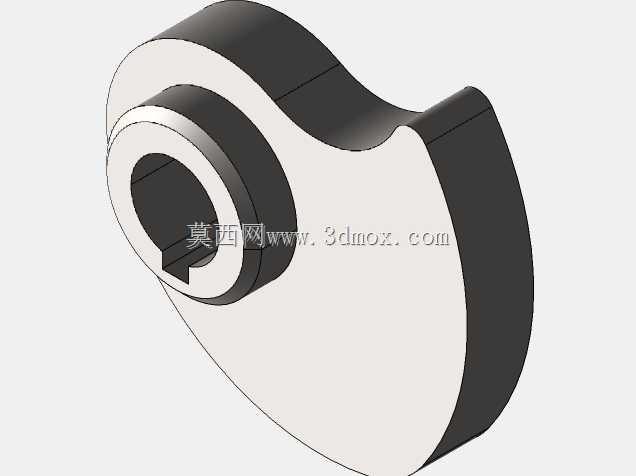

　　该零件属于盘形凸轮类传动执行构件，整体为扁平盘状结构，中心设置贯通安装孔，孔内加工标准平键键槽，外缘采用非圆异形工作轮廓，一侧轮廓带有内凹让位曲线，其余区段为连续变半径曲面，盘面一侧同轴设置凸起轴套环，用于提升与转轴配合段的轴向接触长度，降低配合面比压。

　　从实际产线应用场景来看，这类凸轮大量布置在轻工包装机械、小型自动送料机构、通讯终端装配工装、纺织机械的间歇动作工位中，承担将转轴的连续回转运动转化为从动件预定规律往复直线运动或者摆动的核心功能：在自动装配工位上，凸轮轮廓的升程段可以推动摆杆压紧待装配工件，远休止区段保持压紧力稳定，回程段带动摆杆快速抬起让位，近休止区段留出足够的上下料操作空间；在小型送料机构里，该凸轮可以驱动推料滑块按照设定行程完成步进送料，轮廓曲线的曲率变化直接决定从动件的运动速度、加速度特性，合理的轮廓修形可以避免刚性冲击，降低工位运行噪音。

　　设计该零件时，首先需要根据从动件的运动行程、动作时序要求反推凸轮基圆半径：基圆尺寸过小会导致轮廓压力角超过许用值，推程阶段出现自锁卡滞，基圆过大则会造成零件整体尺寸冗余，占用过多安装空间。本次结构的中心轮毂凸起高度经过匹配校核，轮毂外径大于中心安装孔直径的1.6倍，保证键槽周边的壁厚足够承受传动扭矩，不会在频繁启停的冲击载荷下出现键槽根部开裂。外缘工作轮廓的过渡位置全部做顺滑曲率衔接，不存在尖点或者突变折角，一方面避免从动件滚子经过时产生加速度突变引发振动，另一方面也减少轮廓表面的接触应力集中，延长工作面耐磨寿命。中心孔与转轴采用过渡配合，键槽的宽度、深度公差按照平键连接标准设定，装配后平键可以同时传递周向扭矩，避免凸轮与转轴之间出现回转相位偏移，保证动作时序长期运行不跑偏。

　　安装边界方面，该凸轮为薄盘类零件，轴向厚度尺寸紧凑，安装时贴靠转轴轴肩定位，轴向锁紧后盘面的端面跳动需要控制在公差范围内，避免回转过程中出现轴向窜动导致从动件脱开轮廓。零件的最大外轮廓半径决定了机构的最小布置空间，设计周边机架结构时，需要在轮廓最大回转半径之外预留安全间隙，尤其轮廓一侧的外凸大圆弧区段，不能和邻近的送料轨道、传感器支架发生运动干涉；而轮廓上的内凹曲线区段，需要匹配从动件的弹簧预紧力，保证从动滚子在回程阶段可以始终贴紧凹轮廓面，不会出现从动件失速跳脱、撞击轮廓表面的问题。零件的两个平行端面需要保证平行度要求，端面作为加工和安装的基准，在铣削外缘轮廓时一次装夹完成型面加工，减少装夹误差带来的轮廓相位偏差。实际选型适配时，需要核对转轴直径、键槽规格、凸轮最大行程这几个核心参数，和整机的动作节拍匹配，即可直接装入对应传动工位完成动作输出。
