小型手动杠杆式压装工装结构设计

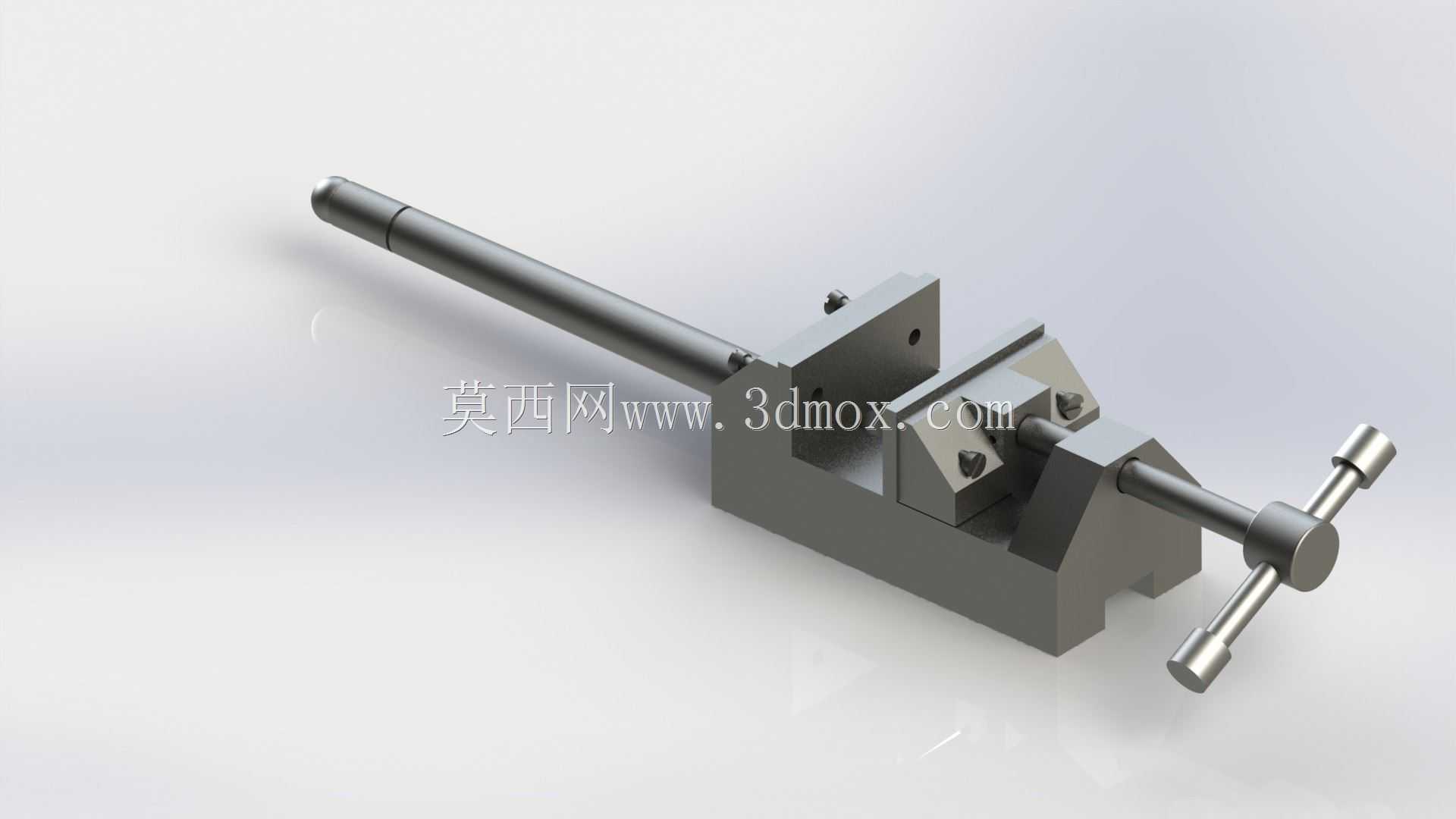

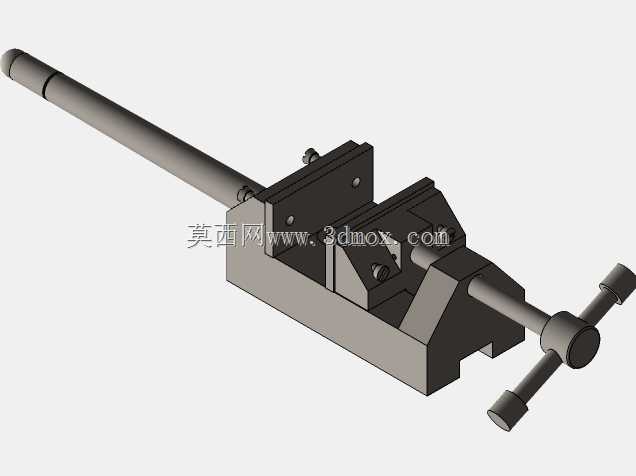

　　这套小型手动压力机结构面向车间零散小零件压装、样件试制以及维修工位的轻载施压作业而设计，整体采用台式钳体集成布局，将施压执行端、工件定位区、操作力臂与机身支撑整合在同一铸铁式基座上，无需外接气源、液压站或电源即可完成压入、铆接、校直、冲孔等常规工序。在小批量生产场景里，这类装置常布置在装配流水线末端或钳工台旁，用于轴承外圈与轴承座的轻度过盈压装、定位销敲入前的预压、塑料卡扣合拢、薄金属片折弯成型以及小型弹簧组件的预紧装配；相较于气动压床，它不存在气管排布与冷凝水排放问题，相较于液压压机，又没有油路泄漏与泵站维护负担，特别适合多品种、小批量、频繁换型的实验车间和教具开发场景。

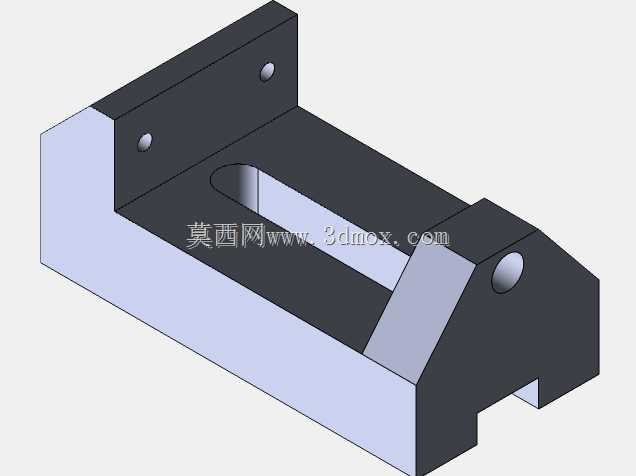

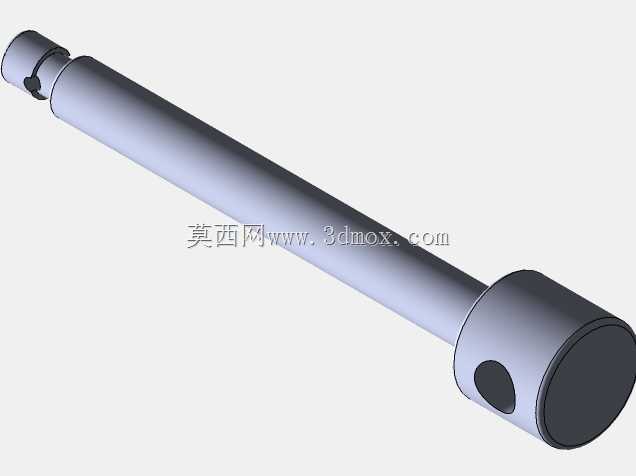

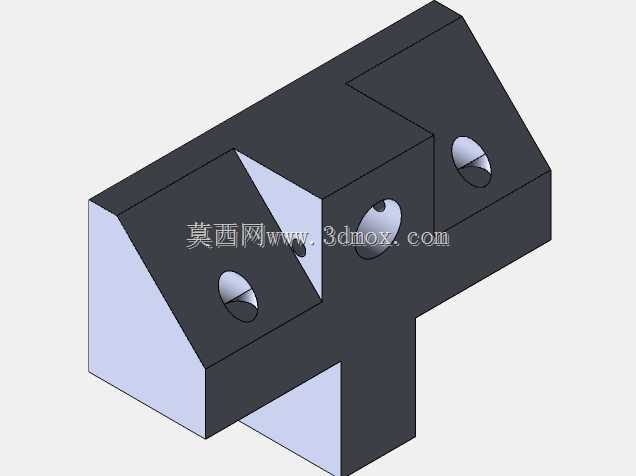

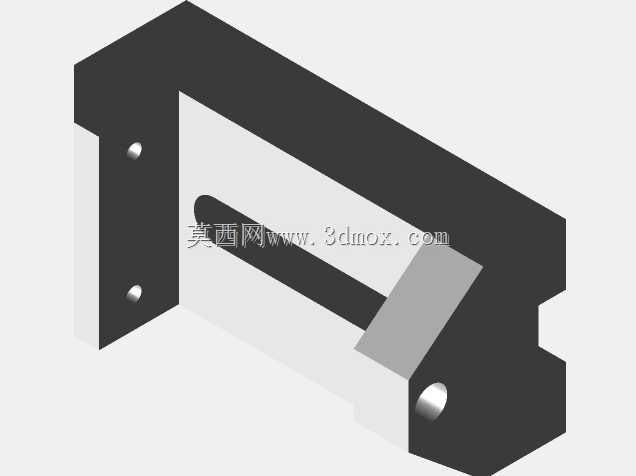

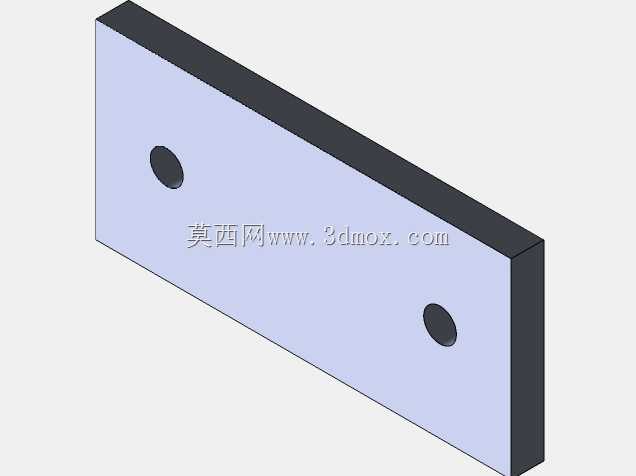

　　从受力传递路径看，长操作手柄通过杠杆增力后驱动滑块沿机身导轨做直线往复运动，滑块末端可换装不同压头，以适配平面压块、V型定位块、冲针或铆接冲头。机身中部开设贯通式工作窗口，工件可从正面或侧向放入，窗口两侧的夹紧块配合T型槽螺栓实现工件横向定位，底部平台预留多组安装孔位，可直接固定在木质或钢制钳工工作台面上，也可通过压板螺栓接入专用工装底板。侧向伸出的T型扳手用于调节夹紧块开口宽度，旋转丝杠带动活动钳口平移，适配不同宽度的坯料；该调节机构与主施压回路相互独立，夹紧动作与压装动作互不干涉，操作者可先完成工件对中锁紧，再扳动主手柄施加轴向压力，避免压装过程中工件偏移造成压头啃伤。

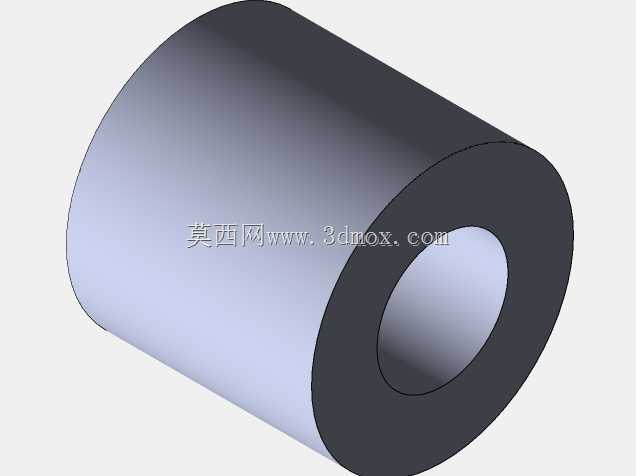

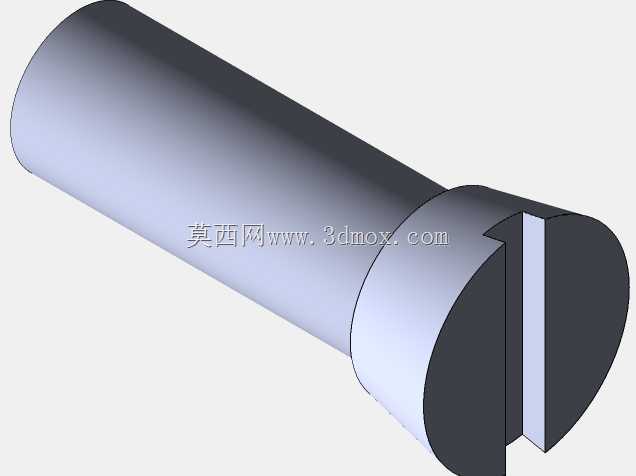

　　结构建模时需重点关注三处配合关系：其一，滑块与机身导轨之间采用间隙配合，既要保证滑动顺畅无卡滞，又要控制侧向间隙以减小压头端面的偏摆；导轨面长度按滑块行程的1.5倍以上取值，可在压头接触工件瞬间提供足够导向刚度，抑制力矩翻转。其二，杠杆转轴与衬套之间选用耐磨铜套或含油轴承，转轴端部设置注油孔与油槽，应对频繁摆动带来的磨损；杠杆比结合人手常规施力范围设定，使操作者在手柄末端施加百牛级作用力时，压头端可获得千牛级输出力，兼顾增力效果与操作手感。其三，夹紧丝杠与活动钳口之间采用梯形螺纹，具备自锁特性，夹紧后不会因压装振动而松退，丝杠两端配置推力垫圈，降低旋转摩擦阻力。

　　外形尺寸方面，整机长度方向沿主手柄轴线延伸，长手柄在非工作状态可向上抬起收纳，避免占用通道；宽度方向以钳体为主体，侧向调节扳手伸出量控制在操作者手部可及范围内；高度方向保证工作台面到压头下端的开口行程满足常见小型工件的放入与取出，压头最大下行行程覆盖销钉压入、轴承压装的典型位移需求。安装边界上，基座底部设计为平整贴合面，四角开设沉头固定孔，孔位间距与标准钳工台T型槽间距对齐；机身后侧预留靠山安装面，可加装定位挡块实现工件单向定位，前侧留出排屑与取件空间，压装过程中产生的细小切屑可直接沿平台斜面滑落。

　　设计思路上刻意弱化了复杂动力元件，全部功能通过机械结构实现，零件数量少、加工工艺性好，机身可采用铸件一次成型后导轨面铣削磨削，滑块、钳口、手柄等回转类与板类件均可通过常规车铣加工完成，备件替换成本低。工作区周围无突出锐边，手柄末端套设防滑握套，T型扳手端部做圆角处理，压头与滑块连接部位设置防脱销，防止误操作时压头飞出。对于三维建模从业者而言，该模型完整呈现了杠杆增力、丝杠夹紧、导轨导向三类典型机械结构在同一工位的融合方式，装配关系清晰，运动副约束明确，可直接用于机构运动仿真、干涉检查以及手动工装的衍生设计参考。
