六叶曲面螺旋桨推进叶轮结构设计

项目分类:通用机械零部件 发布时间:2022-06-09 ID:654893
  • 六叶曲面螺旋桨推进叶轮结构设计
  • 六叶曲面螺旋桨推进叶轮结构设计
  • 六叶曲面螺旋桨推进叶轮结构设计

  这套六叶螺旋桨的建模工作,最先要敲定的是使用端的边界约束,而不是先画叶片轮廓。日常接触的螺旋桨应用场景跨度很大,小到桌面级风冷散热风机、小型无人艇水下推进器,大到通风管道轴流风机、小型通航飞行器拉力桨,不同场景对桨叶的载荷、转速、介质密度要求完全不同,这个六叶构型的选型逻辑,本身就指向低转速、大推力、低振动的使用需求:相比常见的两叶、三叶桨,六片叶片均匀分担轴向推力,单片桨叶承受的弯曲载荷更低,运转时每片桨叶通过气流/水流扰动区的间隔更短,输出的推力脉动更小,整机的振动噪声能得到明显控制,很适合对运行平稳性要求较高的民用通风、小型水面推进场景。

  拿到建模需求时,首先要锁定安装接口的尺寸边界:桨叶中心的轮毂是整个零件的装配基准,轮毂中心预留的轴孔要和配套驱动电机的输出轴匹配,轴孔的配合公差、键槽位置、端面锁紧螺孔的定位都要在建模初期就定义清楚,轮毂的轴向厚度不能超出电机安装位的预留空间,轮毂外圆和桨叶根部的过渡圆角要足够大,避免高速旋转时桨根位置出现应力集中,长期交变载荷下产生疲劳裂纹。

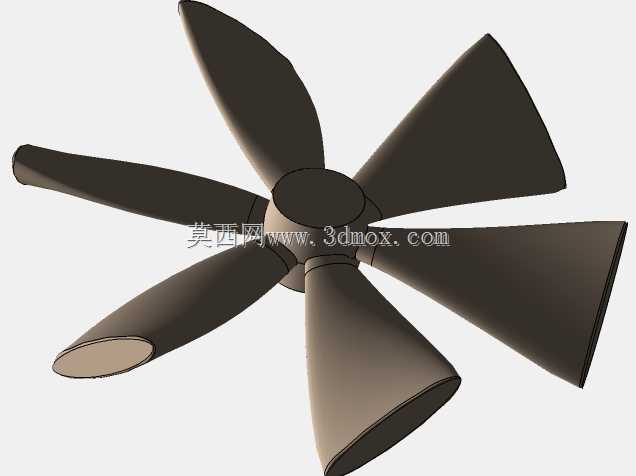

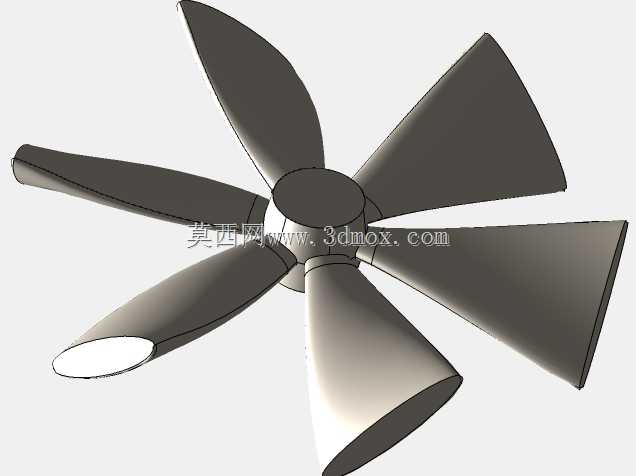

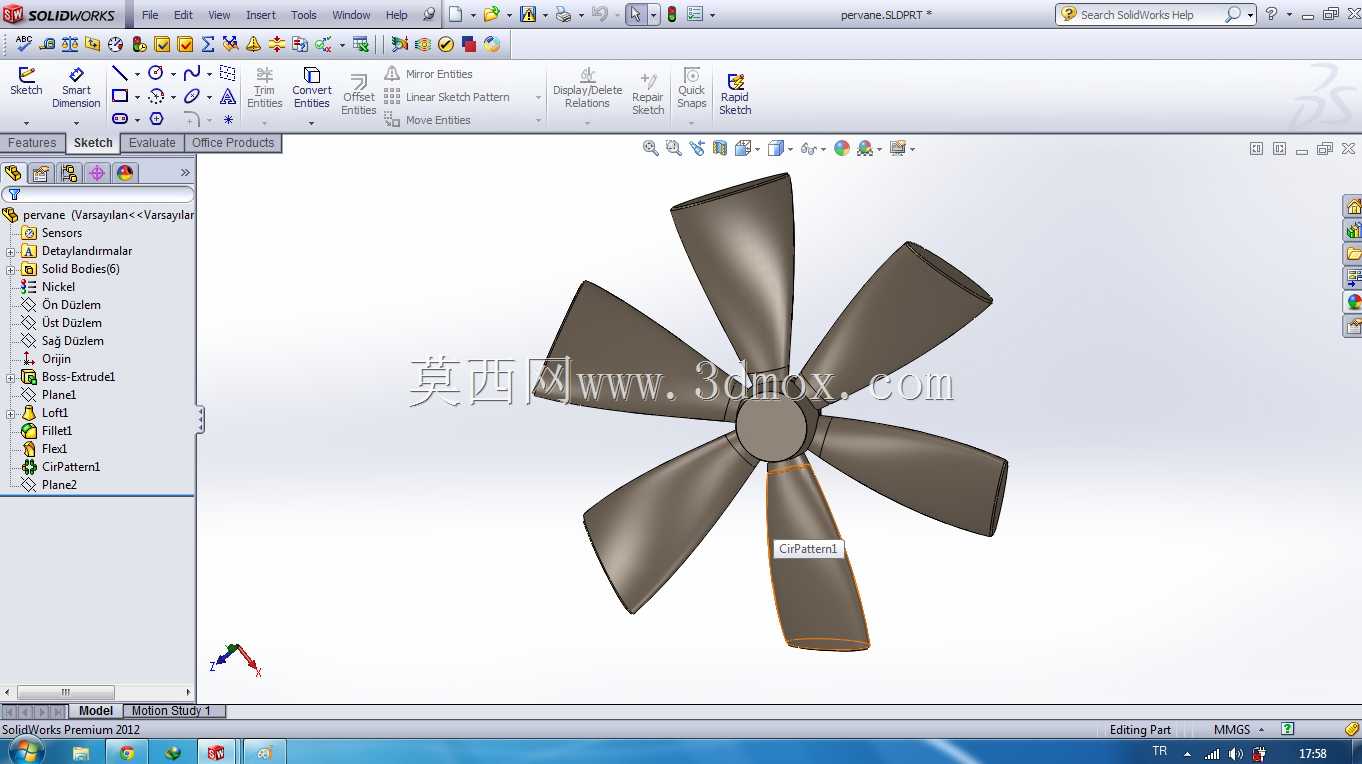

  叶片的曲面设计是整个螺旋桨的核心,不能直接用平板拉伸成型。每一片桨叶都从根部到梢部做连续的扭角变化:靠近轮毂的桨根位置弦长更宽、翼型厚度更大,用来承担最大的扭矩载荷;从桨根向桨梢延伸的过程中,叶片的安装角逐步减小,翼型厚度同步收薄,桨梢位置做圆滑的切边收束,减少叶尖的涡流损耗。六片叶片绕轮毂中心做60度等夹角圆周阵列,阵列时要保证每一片叶片的曲面曲率、扭角分布完全一致,避免动平衡超标——如果某一片叶片的型面偏差过大,高速旋转时会产生额外的离心激振力,不仅会加剧轴承磨损,还会带动整个支撑结构产生共振。

  建模过程中翼型的选型要结合工作介质调整:如果是空气介质的风冷风机桨叶,翼型可以选用相对厚度较小的低速翼型,降低空气摩擦阻力;如果是水下推进用途,叶片的面积占比要适当加大,翼型厚度也可以适度提升,扛住水流的冲击载荷。叶片的前缘要做圆滑的圆弧过渡,后缘保持均匀的薄度,保证介质流经叶片正反面时可以形成稳定的压力差,不会在型面中段出现气流分离、失速的问题。

  从安装边界来看,整个螺旋桨的径向最大尺寸是桨梢的旋转直径,这个尺寸必须和配套的防护风圈、船体导流罩内径留出足够安全间隙,一般空气工况下叶尖和护圈的间隙要控制在桨直径的0.5%~1.5%,间隙过大会让叶尖回流损失升高、推进效率下降,间隙过小则容易因为运转振动、零件形变出现叶尖刮蹭护圈的故障。桨叶的轴向投影宽度也要匹配安装腔的深度,不能和后方的电机端盖、前方的防护网发生干涉。

  结构细节上,桨叶和轮毂的衔接位置不能做直角交接,要生成连续的圆角过渡曲面,分散桨根的集中应力;如果是塑料注塑成型的量产件,还要在叶片型面预留均匀的拔模斜度,轮毂位置设计加强筋结构,保证注塑充模时不会出现缩痕、缺料,同时控制整体零件重量,降低旋转时的离心负载。整套模型完成后还要做动平衡校验的前置校核,把所有叶片的质心调整到同一回转半径上,保证成品运转平稳,满足长期连续运行的使用要求。
